Прецизионные линейные направляющие из высококачественной термически улучшенной стали имеют индуктивную закалку. Эта закалка дает равномерный твердый внешний слой и обеспечивает возможность обработки мягкого внутреннего слоя вала. Для данных валов используют линейные подшипники LM…UU, LME…UU(KB…UU), LM…AJ, LMK, LMF, KH, SMA. Для фиксирования валов используют концевые опоры SK i SHF.

Особенности:

Допуск изготовления: g6
Твердость поверхности: HRC 58÷ 64
Шероховатость поверхности: 0,40 µm Ra
Глубина закалки: 0,8 ÷ 2,8 мм
Диаметр: 6 ÷ 80 мм
Допуски длины +/- 5mm

Диаметры валов, мм	Кратность резки, м
Диаметры валов, мм	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
6	✓	✓	−	−	−	−	−	−
8-10	✓	✓	✓	✓	−	−	−	−
12	✓	✓	✓	✓	✓	✓	−	−
16-40	✓	✓	✓	✓	✓	✓	−	✓

Расчет прогиба вала:

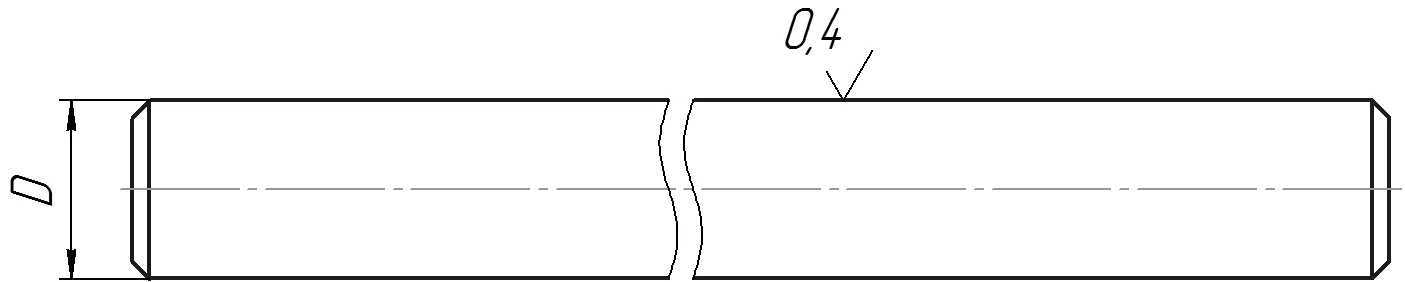

Марка	Диаметр D, мм	Допуск g6, µм	Глубина закалки	Прогиб		Вес, кг/м	Цена за метр с НДС (грн.)*
Марка	Диаметр D, мм	Допуск g6, µм	Глубина закалки	E × J (N×mm²)	tan α_max	Вес, кг/м	Цена за метр с НДС (грн.)*
WV06	6	-0,004 -0,012	0,4 ÷ 1,0	−	−	0,22	313.47
WV08	8	-0,005 -0,014	0,4 ÷ 1,0	4,22 · 107	10,0 · 10-4	0,40	279.93
WV10	10	-0,005 -0,014	0,6 ÷ 1,5	1,03 · 108	−	0,62	337.12
WV12	12	-0,006 -0,017	0,6 ÷ 1,5	2,14 · 108	10,1 · 10-4	0,89	385.71
WV16	16	-0,006 -0,017	0,8 ÷ 2,0	6,76 · 108	8,5 · 10-4	1,58	530.19
WV20	20	-0,007 -0,020		1,65 · 109	8,5 · 10-4	2,47	747.77
WV25	25			4,03 · 109	7,2 · 10-4	3,85	1,078.01
WV30	30		0,8 ÷ 3,0	8,35 · 109	−	5,55	1,423.30
WV35	35	-0,09 -0,025		−	−	7,55
WV40	40			2,64 · 1010	−	9,87	2,571.40
WV50	50			6,44 · 1010	−	15,4	4,527.90
WV60	60	-0,010 -0,029	−	1,34 · 1011	−	22,2
WV80	80	-0,010 -0,029	−	4,22 · 1011	−	77,1

tan α_max − максимальное значение допустимого наклона вала под линейные подшипники.

* − указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
