Для передачі обертання між віддаленими один від одного валами застосовується ремінна передача. Вона складається з шківів, закріплених на валах, і ременя (одного або декількох), надягнутого на шківи.
Клинові шківи відповідають нормам ISO4183 і DIN2211. Виготовлені з чавуну GG25, а також фосфатовані після обробки. Всі шківи статично збалансовані і придатні до роботи на швидкостях до 35 м/с.
Дані шківи мають чорновий отвір і потребують додаткової обробки. Також за запитом можуть поставлятися з розточенням і шпоночним пазом.

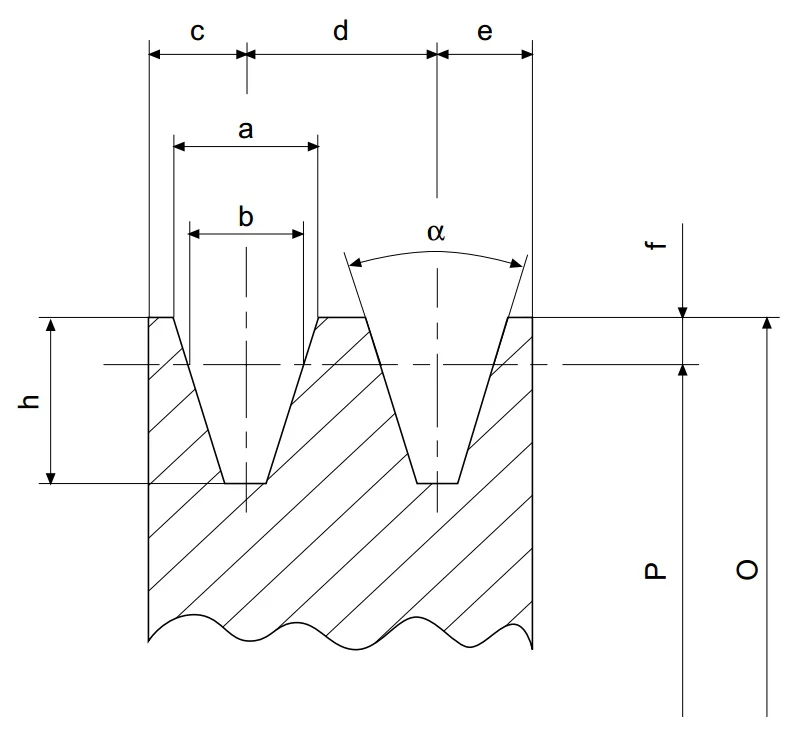

Геометричні розміри шківів:
Тип | a | b | c | d | e | f | h | 34° | 38° |
---|---|---|---|---|---|---|---|---|---|
SPZ | 9.7 | 8.5 | 8 | 12 | 8 | 2 | 11 | P≤80 | P>80 |
SPA | 12.7 | 11 | 10 | 15 | 10 | 2.8 | 13.8 | P≤118 | P>118 |
SPB | 16.3 | 14 | 12.5 | 19 | 12.5 | 3.5 | 17.5 | P≤190 | P>190 |
SPC | 22 | 19 | 17 | 25.5 | 17 | 4.8 | 23.8 | P≤315 | P>315 |
Геометричні розміри ременів:
Тип | m | s | N |
---|---|---|---|
SPZ | 9.7 | 8 | 8.5 |
SPA | 12.7 | 10 | 11 |
SPB | 16.3 | 13 | 14 |
SPC | 22 | 18 | 19 |
Більш детальну інформацію про клинові шківи під розточування можна знайти в каталозі.
Ціни і наявність на складі уточнюйте у менеджерів
Вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
