Контролер руху MC405

MC405 – це високоякісний контролер руху, що використовує ефективний процесор ARM11, з п’ятьма конфігураційними портами позиціонування.

Доступні моделі:

• MC405(P826) управління кроковим двигуном
• MC405(P827) управління сервоприводом

Обидві моделі мають 16 внутрішніх програмних осей. Осі, не пов’язані з фізичними виходами, можуть використовуватися як віртуальні в програмі. Кожну вісь можна запрограмувати для будь-якого руху.

Осі можуть бути налаштовані в програмному забезпеченні як пристрої зворотного зв’язку або імпульсні виходи

Виходи можуть використовуватися для управління кроковим двигуном або сервоприводом також можуть діяти як імітований вихід енкодера

Налаштований як зворотній зв’язок, може бути:

• додатковий вхід енкодера
• один із чотирьох поширених типів абсолютних кодерів; SSI, Tamagawa, Endat або Biss
• будь-яка вісь зворотного зв’язку з виходом напруги може використовуватися для формування замкнутого контуру.

Особливості:

• Розроблені програми можна зберегти в TrioBASIC за допомогою ефективного та безкоштовного програмного забезпечення Motion Perfect
• Підтримка сигналу від абсолютного енкодера: EnDAT, SSI та Biss
• Широкий спектр протоколів: Ethernet-IP / Modbus TCP UDP / Ethernet
• Інтерполяція: лінійна, кругова, спіральна, сферична
• РК-дисплей для стану сигнального пристрою
• CANopen-порт для розширення вводу / виводу
• Синхронізація з іншими осями
• Підтримка текстових файлів
• Сертифікати: RoHS, UL та CE
• Вбудована кінематика
• Слот для картки SD

Додатково також доступні стандарти IEC 61131-3, що дозволяє повністю функціонувати систему програмування ПЛК.

Вбудований Ethernet-порт дозволяє програмувати та підключати популярні протоколи HMI та PLC безпосередньо до MC405

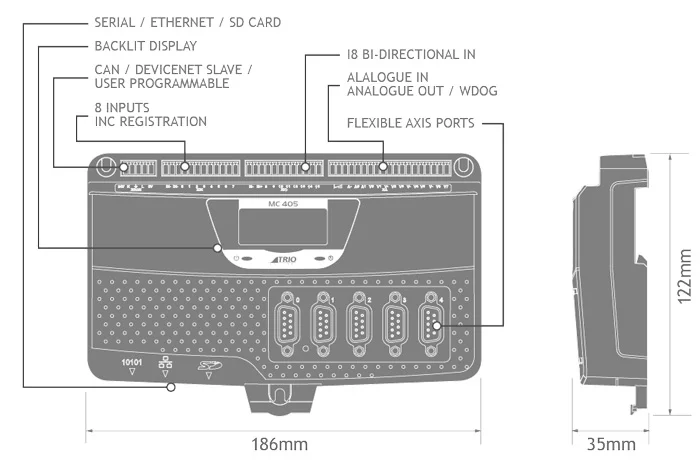

Конфігурація:
