Контролер руху MC508

MC508 – це високоспеціалізований контролер руху, що використовує потужний процесор ARM Cortex A9 800 МГц, з вісьмома аналоговими виходами напруги та вісьма конфігураційними портами позиціонування, які можна налаштувати до шістнадцяти осей (Step/ Dir) або восьми сервоосей із закритим циклом.  Контролер має 128 Мб оперативної пам’яті, 32 з них призначені для користувацьких програм та таблиць.

Доступні моделі:

• MC508(P848) управління кроковим двигуном
• MC508(P849) управління сервоприводом

Обидві моделі мають 32 внутрішні програмні осі. Осі, не пов’язані з фізичними виходами, можуть використовуватися як віртуальні в програмі. Кожна вісь може бути запрограмована для будь-якого руху.

Порти осі можуть бути налаштовані в програмному забезпеченні як пристрої зворотного зв’язку або імпульсні виходи.

Виходи можуть використовуватися для управління кроковим двигуном або сервоприводом також можуть діяти як імітований вихід енкодера.

Сконфігуровані як зворотній зв’язок виходи можуть бути:

• додатковий вхід енкодера
• один із чотирьох поширених типів абсолютних енкодерів; SSI, Tamagawa, Endat або Biss

Будь-яка вісь зворотного зв’язку з вихідною напругою може бути використана для формування сервоприводу із замкнутим контуром.

Особливості:

• Розроблені програми можна зберегти в TrioBASIC за допомогою ефективного та безкоштовного програмного забезпечення Motion Perfect
• Підтримка абсолютного сигналу енкодера: EnDAT, SSI та Biss
• Широкий спектр протоколів: Ethernet-IP / Modbus TCP UDP / Ethernet
• Інтерполяція: лінійна, кругова, спіральна, сферична
• РК-дисплей для стану сигнального пристрою
• CANopen порт для розширення вводу/виводу
• Синхронізація з іншими осями
• Підтримка текстових файлів
• Сертифікати: RoHS, UL та CE
• Вбудована кінематика
• Слот для картки SD
• 32 цифрові входи та 16 цифрових виходів

Додатково також доступні стандарти IEC 61131-3, що дозволяє повністю функціонувати систему програмування ПЛК

Вбудований Ethernet-порт дозволяє програмувати та підключати популярні протоколи HMI та PLC безпосередньо до MC508

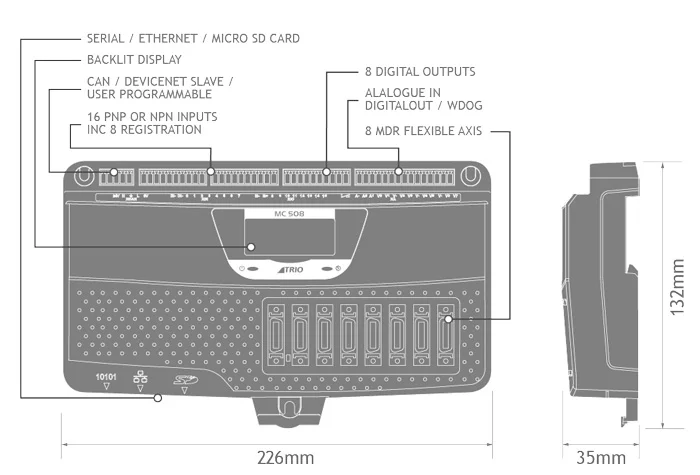

Конфігурація:
