Leadshine SMC6480 є контролером позиційного управління загального призначення. Він використовує вбудований мікропроцесор і програмовану логічну інтегральну схему для виконання багатоосьової інтерполяції, генерації імпульсів, контролю розгону-гальмування і обробки цифрових входів-виходів, що вимагають високої швидкості, високої точності і стабільності роботи. Даний контролер може виробляти імпульси частотою до 5МГц і підтримувати лінійну інтерполяцію (до 4-х осей), кругову інтерполяцію (будь-які 2 осі), безперервну інтерполяцію і швидкісну S-функцію.
Leadshine SMC6480 підтримує багато мов програмування: Leadshine BASIC, Leadshine G-код, Visual Basic і Visual C++. При автономному режимі роботи (без ПК) можна використовувати Leadshine BASIC або Leadshine G-код. В даному випадку інструментом для написання програми може бути будь-який текстовий редактор на комп’ютері, а для завантаження програми в контролер застосовується безкоштовне програмне забезпечення Motion6480. Якщо необхідне управління в онлайн-режимі, тоді програму руху можна розробити в Visual Basic чи Visual C++. Компанія Leadshine надає необхідні для цього драйвера і бібліотеки.
Більше того, даний контролер має вбудовані ізольовані входи-виходи, цифрові/аналогові входи-виходи, ШІМ-вихід і ручний вхід. Послідовний порт COM1/COM2 і Ethernet-порт можуть використовуватися для управління позиціонуванням або для завантаження/вивантаження даних конфігурації.
Особливості:
- підтримка декілька ведених / ведучих пристроїв (Ethernet-інтерфейс)
- TCP/IP-протокол для управління на великих відстанях
- імпульсний вихід до 5МГц
- лінійна інтерполяція (до 4-х осей)
- кругова інтерполяція (будь-які 2 осі)
- багатоосьова безперервна інтерполяція
- хороша продуктивність контурів з передовою програмою розрахунку траєкторій руху

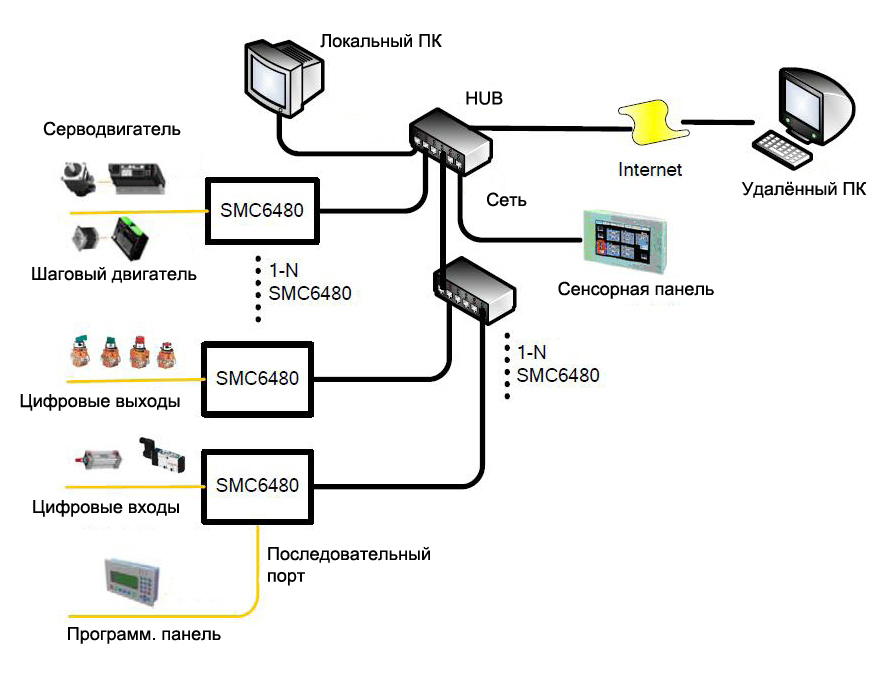

Варіанти застосування SMC6480:
Специфікація:
| Характеристика | Значення |
|---|---|
| Кількість керованих осей | 4 |
| Макс. частота вихідних імпульсів | 5МГц |
| діапазон позиціонування | від -2147483647 до +21474836648 (32 bit) |
| Цикл інтерполяції | 300µсек |
| Цифрові входи загального призначення | 24 входи (8 ізольованих і 16 неізольованих) |
| Цифрові виходи загального призначення | 32 виходи (16 ізольованих і 16 неізольованих) |
| Аналогові виходи | 2 канали, 0,07~4,45В, 8 bit |
| ШІМ-вихід | 2 канали, ширина частот макс. 1МГц, коефіцієнт заповнення 0~100%, 32-розрядна здатність |
| Вбудована пам’ять | 32MB |
| Мережевий інтерфейс | 10M/100M Ethernet |
| Послідовний порт | RS-232, 2 9-контактні роз’єми |
| USB-інтерфейс | USB 1.1, 12Mbytes/s |
| Живлення | 24VDC, 1100mA |
| Робоча температура | 0~50°C |
| Температура зберігання | -20~80°C |
| Розміри | 208×116×42мм |
| Програмування | G-код, BASIC, VB/VC++ |
Завантажити:
Ціна за шт. з ПДВ (грн.) – 35,313.41
* – вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
