Лінійні опори служать для підтримки вала по всій довжині, що запобігає його прогину під впливом навантаження або власної ваги при великій довжині. Вали мають заводське індукційне гартування, шліфування і кріпильні отвори з різьбою та гвинтом.

Використовуючи лінійні вали на опорі (з підтримкою по всій довжині) можна змонтувати систему переміщення довжиною в кілька метрів на валах, які зазвичай прогинаються під власною вагою. Лінійні опори ідеально підходять для підтримки валів, по яких переміщаються відкриті підшипники типу …OP або корпуси з відкритими підшипниками типу SME…GUU або SME-L…GUU. Допуск висоти становить 0,02mm.

Діаметри валів, мм	Кратність різки, м
Діаметри валів, мм	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
10-12	✓	✓	−	✓	−	−	−	−
16-20	✓	✓	✓	✓	✓	✓	−	✓
25-40	−	✓	✓	✓	✓	✓	−	✓

Допуски довжини +/- 5мм.

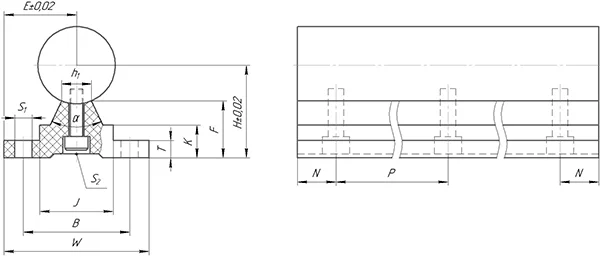

Марка	Діаметр D, мм	Геометричні розміри*									Монтажні розміри*					Вага, кг/м	Ціна за метр з ПДВ (грн.)**
Марка	Діаметр D, мм	H	E	W	F	T	K	J	h1	α	B	N	P	S1	S2	Вага, кг/м	Ціна за метр з ПДВ (грн.)**
SBR10 (SA10)	10	18	16	32	13,5	4	8,9	12,4	4,7	80º	22	50*	100	4,5	М4	1,2	1,282.75
SBR12 (SA12)	12	19	17	34	15	4,5	9,8	15	6	80º	25	50*	100	4,5	М4	1,8	1,565.29
SBR16 (SA16)	16	25	20	40	17,8	5	11,7	18,5	8	80º	30	50*	150	5,5	М5	2,4	1,509.12
SBR20 (SA20)	20	27	22,5	45	17,7	5	10	19	8	50º	30	50*	150	5,5	М6	3,3	1,743.87
SBR25 (SA25)	25	33	27,5	55	21	6	12	21,5	8	50º	35	100*	200	6,5	М6	5,31	2,515.20
SBR30 (SA30)	30	37	30	60	22,8	7	13	26,5	10,3	50º	40	−	200	6,5	М8	7,83	3,018.24
SBR35 (SA35)	35	43	32,5	65	26,5	8	15,5	28	13	50º	45	−	200	9	М8	9,88
SBR40 (SA40)	40	48	37,5	75	29,4	9	17	38	15,5	50º	55	−	300	9	М8	13,15	5,100.83
SBR50 (SA50)	50	62	47,5	95	38,8	11	21	45	20	50º	70	−	300	11	М10	20,4

* − розміри можуть бути змінені виробником.

** − вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.

Вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
