Лінійний кроковий двигун (актуатор)

Лінійні крокові двигуни типорозміру 57мм і 86мм відповідають по посадочним розмірам і розміру фланця міжнародному стандарту NEMA23 і NEMA34 відповідно. Крок гвинта 8 мм.

Перетворення обертового руху крокового двигуна в лінійний може бути досягнуто за допомогою різних механічних зв’язок, таких як зубчато-рейкової, пасової передачі та ін. Всі ці конструкції вимагають різних механічних компонентів. Найбільш ефективним способом досягнення цієї мети – це зробити дане перетворення всередині самого крокового двигуна.

Лінійні крокові двигуни представляють собою поєднання крокового двигуна і гвинтової передачі, виконані в єдиному блоці. Поворот ротора крокового двигуна на один крок призводить до пропорційного лінійного руху гвинта. Переваги даних двигунів у їх простій конструкції, компактності і надійності, яка досягається за рахунок того, що двигун є безколекторним. Тому єдиними деталями, які можуть  піддаватися зносу, це підшипник ротора і гайка.

Основні характеристики:

• Крок (кут повороту) – 1,8 º
• Похибка кроку – 5% (повний крок, без навантаження)
• Кількість фаз: 2
• Опір ізоляції 100МΩ min., 500VDC
• Робочий діапазон температур від -10°C до +50°C
• Діаметр гвинта: 8 мм

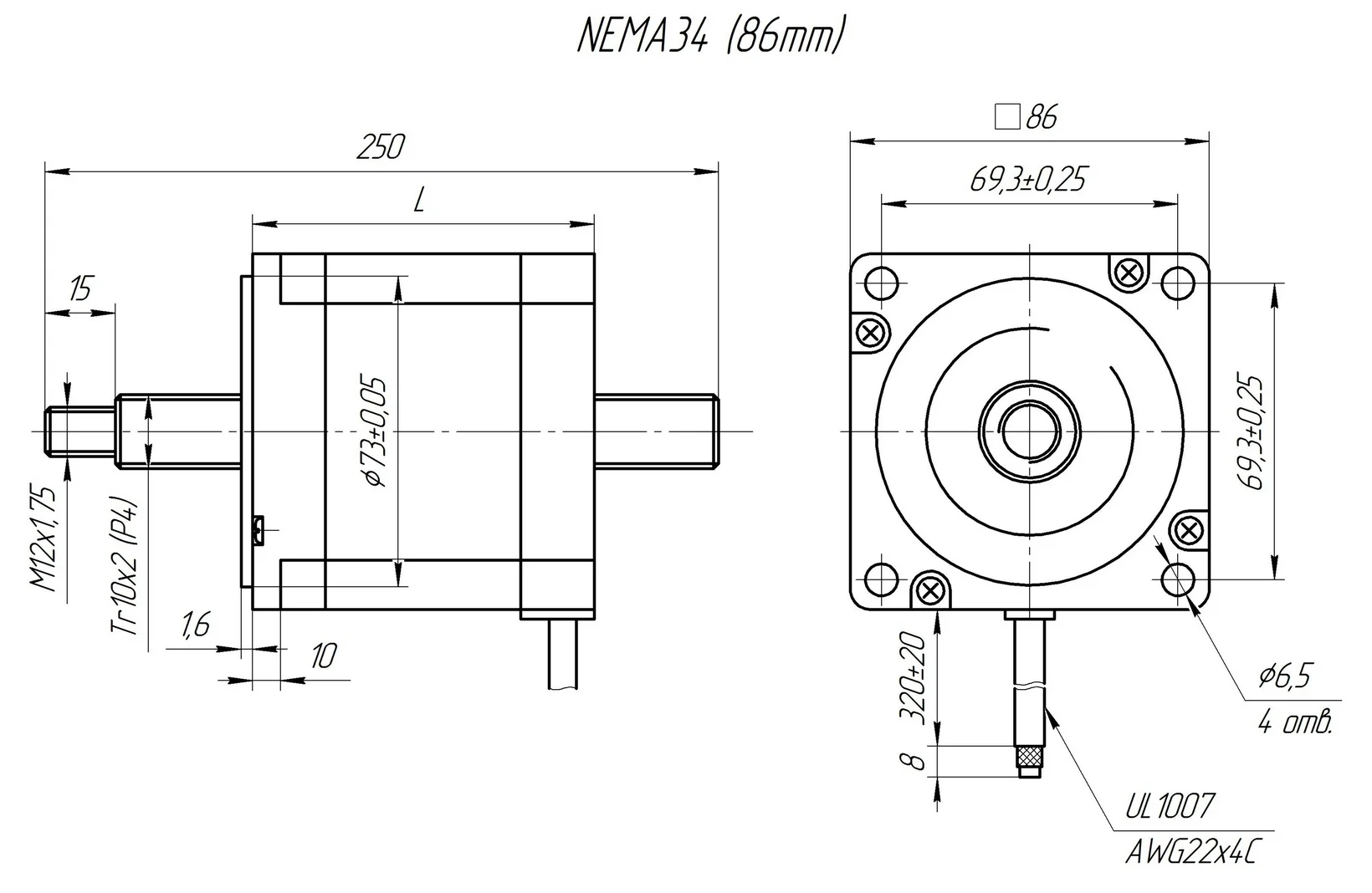

№1 SM86HT80-5504TL8-25^Акція

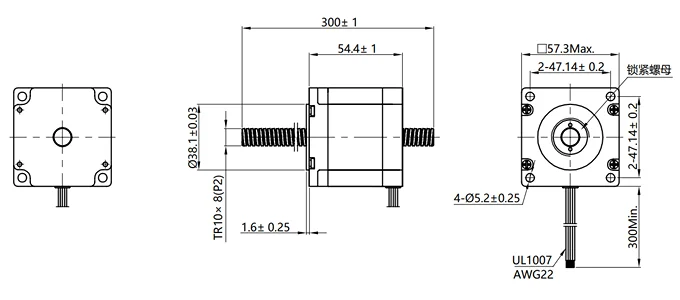

№2 JK57HS56-2804TL10-30

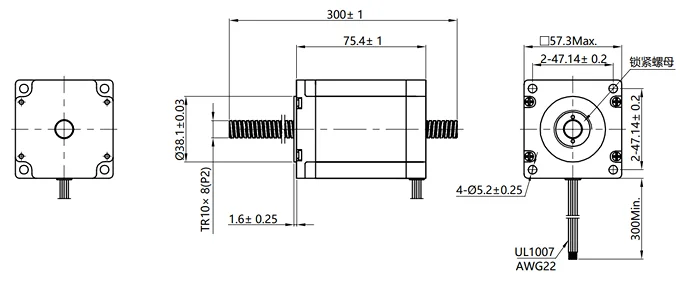

№3 JK57HS76-2804TL10-30



№4 JK86HS78-5504TL2-55



* – вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
