Для забезпечення точності і концентричності обертання двох з’єднувальних валів необхідно використовувати муфти. Їх застосування також обумовлено можливим термічним розширенням і виникненням вигинів валів, що певним чином впливає на точність роботи обладнання, а також на тривалість його експлуатації.

Алюмінієві кулачкові муфти виготовлені з литого алюмінію, зазвичай використовуються в приводах з асинхронними двигунами, насосному обладнанні, редукторах з режимом роботи тривалого навантаження.

Муфта:

матеріал: алюміній
отвори: базові (попередньо просвердлені) або відсутні

Вкладка:

матеріал: поліуретан
жовта вкладка: твердість: 92 Sh-A (детальні характеристики)
червона вкладка: твердість: 98 Sh-A (детальні характеристики)

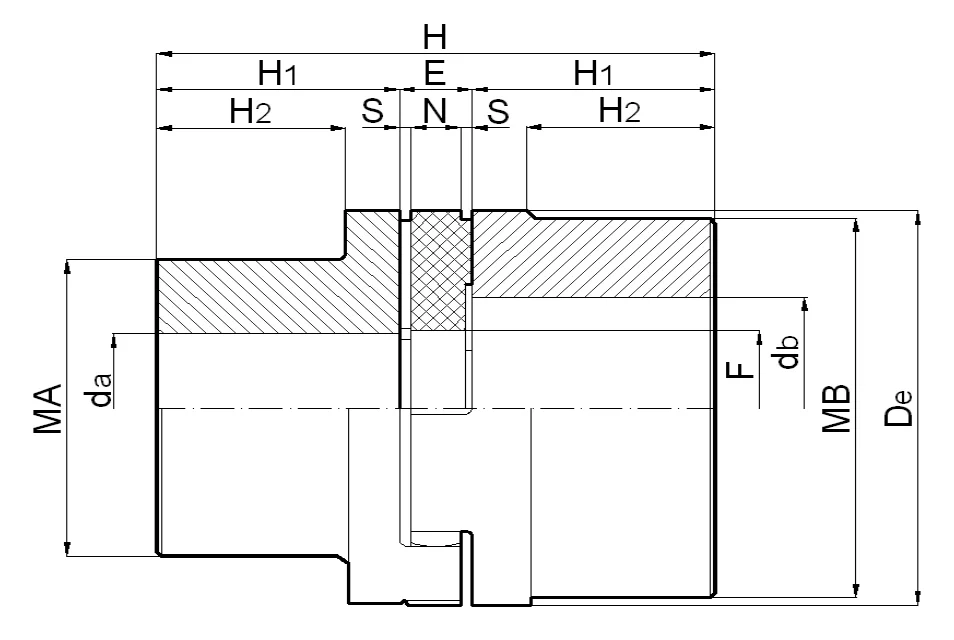

Тип	Базові отвори		Максимальні отвори		De	MA	MB	Півмуфта А			Півмуфта В			E	S	N	F	Маса, кг
Тип	A	B	da	db	De	MA	MB	H1	H	H2	H1	H	H2	E	S	N	F	Маса, кг
19/24	–	–	–	24	40	40	40	25	66	25	25	66	25	16	2	12	18	0.10
24/32	–	–	24	28	55	40	55	30	78	30	30	78	30	18	2	14	27	0.33
28/38	12	28	28	38	65	48	65	35	90	35	35	90	35	20	2.5	15	30	0.53
38/45	22	38	38	45	80	66	77	45	114	45	45	114	45	24	3	18	38	1.09
42/55	–	22	–	55	95	–	95	50	126	50	50	126	50	26	3	20	46	1.00
48/60	–	30	–	30	105	–	105	56	140	56	56	140	56	28	3.5	21	51	1.34
