Лінійні підшипники використовуються для досягнення точності руху в системах лінійного переміщення в верстатах з ЧПУ та інших механізмах. Конструкція такого підшипника дозволяє істотно знизити тертя, збільшити навантаження і швидкість руху.

Як правило, дані підшипники складаються із зовнішньої гільзи, в яку поміщений пластиковий сепаратор, кульок і ущільнюючих кілець по краях. Для організації роботи при високих температурах замість підшипників з пластиковим сепаратором використовуються підшипники зі сталевим сепаратором. Також в залежності від типів лінійних валів застосовують різні типи підшипників: для звичайних валів використовують закриті підшипники (…UU), для валів на опорі – підшипники відкритого типу (…OP). Для створення переднатягу застосовують підшипники з надрізом (…AJ).

Відкриті лінійні підшипники мають широкий розріз, що дозволяє працювати на валах з лінійними опорами.
Кожух виготовлений із підшипникової сталі. Корзина виготовлена із пластику. Підшипники оснащені з двох сторін кільцями ущільнювачів із вулканізованої гуми.

Характеристики:

максимальна швидкість переміщення: 5м/сек
діапазон робочих температур: від -20°C дo 80°C
коефіцієнт тертя: 0,001-0,005
допуск монтажних отворів: H7

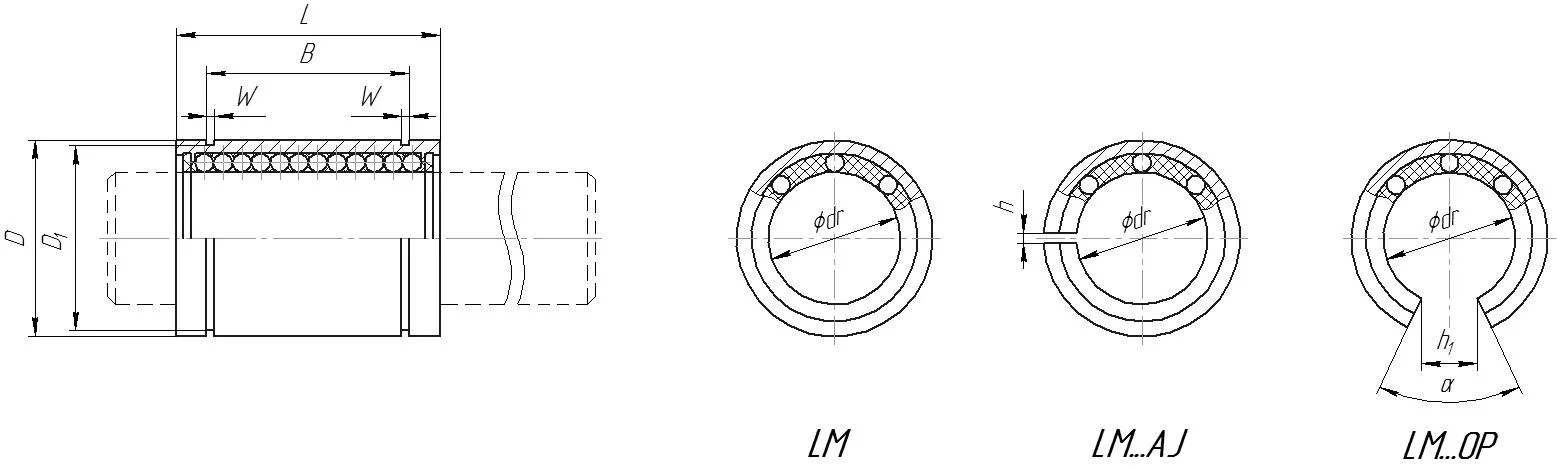

Марка	К-сть рядів	dr, мм	Допуск, мм	D, мм	Допуск, мм	L, мм	Допуск, мм	B, мм	Допуск, мм	D1, мм	W, мм	h, мм	h1, мм	α	Навантаження, кN		Ціна за шт. з ПДВ (грн.)*
Марка	К-сть рядів	dr, мм	Допуск, мм	D, мм	Допуск, мм	L, мм	Допуск, мм	B, мм	Допуск, мм	D1, мм	W, мм	h, мм	h1, мм	α	Дин.	Стат.	Ціна за шт. з ПДВ (грн.)*
LM10OP	3	10	0 -0,009	19	0 -0,013	29	0 -0,20	22	0 -0,20	18	1,3	1			0,38	0,56
LM12OP	3	12		21		30		23		20	1,3	1,5	8	80°	0,42	0,61	171.45
LM16OP	4	16		28		37		26,5		27	1,6	1,5	11	80°	0,79	1,20	151.75
LM20OP	4	20	0 -0,010	32	0 -0,016	42		30,5		30,5	1,6	1,5	11	60°	0,88	1,40	140.01
LM25OP	5	25		40		59	0 -0,30	41	0 -0,30	38	1,85	2	12	50°	1,00	1,60	236.43
LM30OP	5	30		45		64		44,5		43	1,85	2,5	15	50°	1,60	2,20	328.65
LM35OP	5	35	0 -0,012	52	0 -0,019	70		49,5		49	2,1	2,5	17	50°	1,70	3,20	431.83
LM40OP	5	40		60		80		60,5		57	2,1	3	20	50°	2,20	4,10	537.41
LM50OP	5	50		80		100		74		76,5	2,6	3	25	50°	3,90	8,10	1,647.04
LM60OP	5	60	0 -0,015	90	0 -0,022	110		85		86,5	3,15	3	30	50°	4,80	10,20
