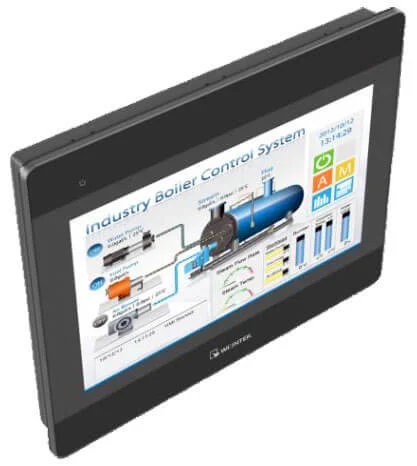

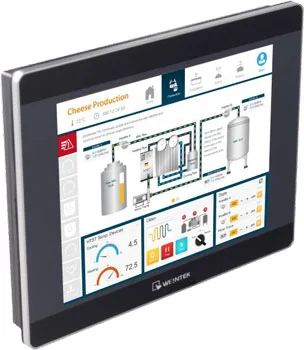

Сенсорна панель Weintek cMT серія (CloudHMI)

CloudHMI розділили класичну архітектуру HMI на 2 елемента: сервер і пристрій відображення. Сервер (cMT-SVR) підключається до ПЛК і приступає до перетворення протоколів, реєстрації подій і запису даних, виконання макрокоманд і т.д. Функції відображення прекрасно інтегровані в панель cMT-iV5 або планшетний ПК, який використовує спеціальне програмне забезпечення.

Класична архітектура HMI:

До кожного обладнання підключено один пристрій HMI. Якщо останній припиняє працювати, то обладнання також виходить зі стану моніторингу та управління.

Архітектура CloudHMI:

До кожного обладнання підключено один пристрій cMT-SVR, який може управлятися кількома сенсорними панелями: операторськими панелями cMT-iV5 або планшетними ПК. Якщо одна з панелей (cMT-iV5 або планшет) виходить з ладу, інші панелі можуть негайно замінити її в управлінні cMT-SVR.

Особливості:

• Удосконалення класичної архітектури (одна панель оператора для одного обладнання)

З’єднання між cMT-SVR і cMT-iV5 по мережі 1Gb Ethernet створює відмінні можливості для одночасної роботи декількох панелей оператора

• Прекрасна інтеграція апаратно-програмних засобів забезпечує надвисоку продуктивність cMT-iV5

Маючи 9.7 “дисплей з високою роздільною здатністю 1024×768 і двохядерний процесор Cortex A9 1GHz, панель cMT-iV5 може похвалитися відмінною продуктивністю графіки, що дозволяє чудово відображати робочий стан керованого обладнання.

• Центр контролю та управління

Інтегруючись з усіма серверними пристроями cMT-SVR і створюючи розподільну архітектуру керування, cMT-iV5 може одночасно відстежувати робочі стани всіх обладнань.

• Підтримка більш ніж 250 комунікаційних драйверів

cMT-SVR здатний підключитися до більшості ПЛК, сервосистем, частотних перетворювачів, терморегуляторів, сканерів штрих-кодів та ін.

• Безпрецедентний виробничий досвід

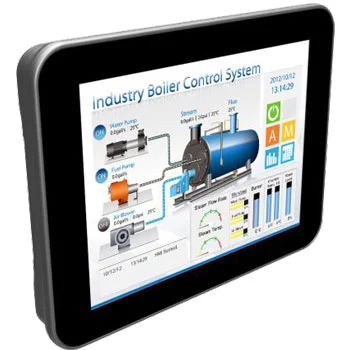

Операторська панель cMT-iV5 обладнана захищеним сенсорним дисплеєм. Захисне покриття дисплея виготовлено з загартованого скла твердості 7Н і володіє відмінною стійкістю до подряпин. cMT-iV5 підтримує мультитач високої точності. Все це дозволяє використовувати дану панель на вкрай інтуїтивному і простому рівні так, як, наприклад, планшет iPad.

Відео-презентація роботи CloudHMI (вирішення проблеми після виявлення аварійної ситуації):

Завантажити:

• каталог
• серверний пристрій cMT-SVR: специфікація, інструкція по установці, керівництво користувача
• сенсорна панель оператора cMT-iV5: специфікація, інструкція з експлуатації, керівництво користувача

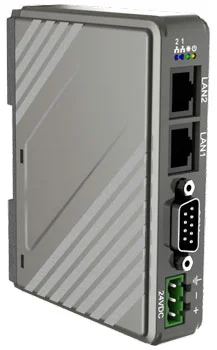

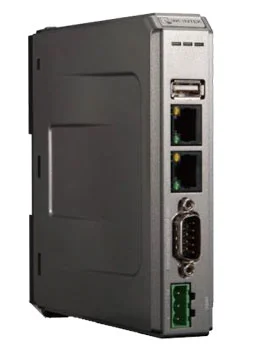

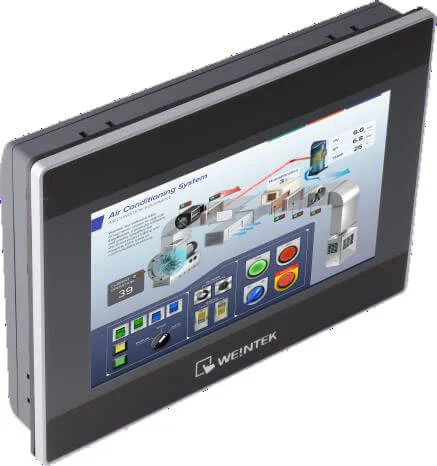

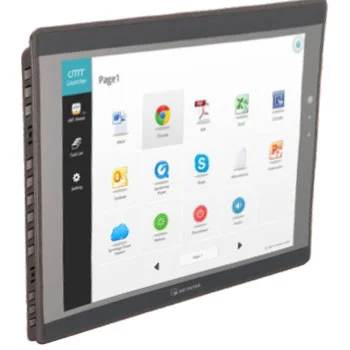

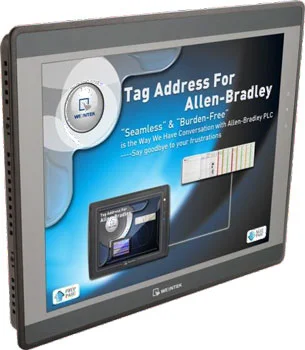

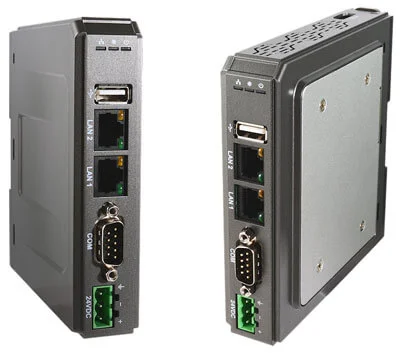

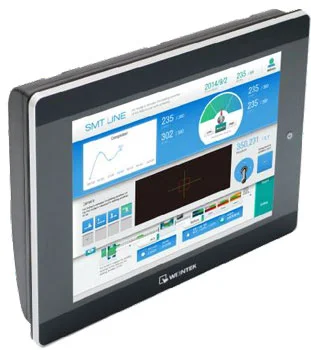

Характеристики		cMT-G01	cMT-G02				cMT-HDMI				cMT-SVR-100/ cMT-SVR-102			cMT3072	cMT3090	cMT-iPC10	cMT-iV5	cMT3103	cMT-iPC15	cMT3151
Дисплей	Розмір і тип	–												7″ TFT	9,7″ TFT	9,7″ TFT	9,7″ TFT	10,1″ TFT	15″ TFT	15″ TFT
	Розширення	1024×748 или 768×1004 (проект)					1920×1080				1024×748 или 768×1004 (проект)			1024×600	1024×768	1024×768	1024×768	1024×600	1024×768	1024×768
	Яркість, кд/м2	–												450	350	350	350	350	400	400
	Контрастність	–												800:1	500:1	500:1	500:1	500:1	700:1	700:1
	Тип підсвічування	–												LED	LED	LED	LED	LED	LED	LED
	Термін роботи підсвічування	–												більше 25 тис. годин	більше 30 тис. годин	більше 30 тис. годин	більше 30 тис. годин	більше 50 тис. годин	більше 50 тис. годин	більше 50 тис. часов
	К-сть кольорів	–												16.2 млн.	262 тис.	262 тис.	262 тис.	16.7 млн.	16.2 млн.	16.2 млн.
Сенсор	Тип	–												4-провідний резистивний	4-провідний резистивний	4-провідний резистивний	ємнісний з загартованим склом	4-провідний резистивний	4-провідний резистивний	4-провідний резистивний
	Точність	–												±2%
Память	Вбудована	256 MB					4 GB				256 MB			4 GB	4 GB	32 GB (SSD)	512 MB	4 GB	32 GB (SSD)	4 GB
	Оперативна	256 MB					1 GB				256 MB			1 GB	1 GB	4 GB	1 GB	1 GB	4 GB	1 GB
Процесор		32-розрядний RISC Cortex-A8 600МГц					32-розрядний RISC Cortex-A9 1ГГц				32-розрядний RISC Cortex-A8 600МГц			32-розрядний RISC Cortex-A9 1ГГц	32-розрядний RISC Cortex-A9 1ГГц	Intel Atom E3827 64 бит, 1,75ГГц	32-розрядний RISC Cortex-A9 1ГГц	32-розрядний RISC Cortex-A9 1ГГц	Intel Atom E3827 64 бит, 1,75ГГц	32-розрядний RISC Cortex-A9 1ГГц
Порти вводу-виводу	Слот для карт пам’яти	–										SD/SDHC		–	SD/SDHC	SD/SDHC/SDXC	–		SD/SDHC/SDXC	SD/SDHC
	USB (host)	–					USB2.0 x 1							USB2.0 x 1		USB2.0 x 2/ USB3.0 x 1	–	USB2.0 x 1	USB2.0 x 2/ USB3.0 x 1	USB2.0 x 1
	USB (client)													–						USB2.0 x 1(Micro USB
	Ethernet	10/100/1000M x 1 10/100 x 1	10/100 x 1				10/100/1000M x 1 10/100 x 1				10/100/1000M x 2			10/100/1000M x 1 10/100 x 1		10/100/1000M x 2	10/100/1000M x 1		10/100/1000M x 2	10/100/1000M x 1 10/100 x 1
	WI-FI	–	802.11 b/g/n				–											802.11 b/g/n	–
	CAN Bus	–												+		–		+	–	+
	COM-порти	COM1: RS-232 2W, COM2: RS-485 2W/4W, COM3: RS-485 2W												COM1: RS-232, RS-485 2W/4W, COM2: RS-48,CAN Bus, COM3: RS-232		–		COM1: RS-232, RS-485 2W/4W, COM3: RS-232/RS-485 2W	–	COM1: RS-232, RS-485 2W/4W, COM3: RS-232/RS-485 2W
	Audio Output	–			HDMI				–						вбудований динамік	динамік, вихід 3.5 мм jack	вбудований динамік	–	динамік, вихід 3.5 мм jack
	Video Input	–																		NTSC/PAL RCAx2
RTC		вбудовано
Потужність	Живлення	24±20%VDC		10.5-28VDC								24±20%VDC		10.5-28VDC	24±20%VDC			10.5-28VDC	24±20%VDC
	Потужність споживання	230mA при 24VDC		115mA при 24VDC				550mA при 24VDC				230mA при 24VDC		1A при 24VDC	900mA при 24VDC	1,5A при 24VDC	900mA при 24VDC	1A при 24VDC	2A при 24VDC	900mA при 24VDC
	Опір напруги	500VAC 1 мін
	Опір ізоляції	більше 50MΩ при 500VDC
	Стійкість до вібрацій	10~25 Гц (X, Y, Z напрям, 2G, 30 мин)
Специфікація	Корпус	пластик																	алюміній
	Габаритні розміри, мм	109x81x27						130x115x29.8				130x115x27		200,3х146,3х35	260,6х203,1х36,5	260,6х203,1х44,5	257,2×199,7×32,7	271x213x36,4	366х293х54,2	366х293х48,2
	Отвір під монтаж, мм	–												192х138	250х192	250х192	250х192	260х202	352х279	352х279
	Маса, кг	0.14				0.24							0,18	0,6	0,92	1,1	0,76	1,07	2,76	2,45
	Кріплення	на DIN-рейку 35 мм												панельне	панельне, VESA (75×75 мм)			панельне	панельне, VESA (75×75 мм)
Робоче середовище	Захист	IP20												NEMA4 / UL тип 4Х (всередині) / IP65			NEMA4  / IP65		NEMA4 / UL тип 4Х (всередині) / IP65
	Температура зберігання	-20°~60°C					-20°~70°C							-20°~60°C					-20°~70°C
	Робоча температура	0°~50°C								-20°~55°C				0°~50°C
	Відносна вологість	10~90% (без конденсації)
Програмне забезпечення		EasyBuilder Pro					EasyBuilder Pro EasyAccess 2.0(кроме SVR-100 )							EasyBuilder Pro EasyAccess 2.0		ОС Windows 7/ Windows 8.1/ Windows 10 IoT	cMT Viewer	EasyBuilder Pro EasyAccess 2.0	ОС Windows 7/ Windows 8.1/ Windows 10 IoT	EasyBuilder Pro EasyAccess 2.0
