Бюджетна серія PLF фланцевих планетарних редукторів (з прямозубою передачею) компанії JMC – розроблена для застосування в основному з кроковими та гібридними кроковими двигунами і забезпечує максимальний вихідний крутний момент. Точний механізм передачі гарантує низький люфт, високу продуктивність, плавне обертання, а також низький рівень шуму і тривалий термін експлуатації.

Ключові характеристики:

Плавність передачі, низький рівень шуму, висока жорсткість та невеликий простір.
Редукція 3 – 100.
Точність 5 – 10 arcmin.
Надійність та економія.

Технічні характеристики серії PLF

		Ступені	Передаточне число	PLF60	PLF80	PLF90	PLF120	PLF140
Номінальний вихідний крутний момент	N∙m	1	3	27	50	96	161	392
			4	40	90	122	210	520
			5	40	90	122	210	520
			7	34	48	95	170	395
			10	16	22	56	86	265
		2	9	27	50	96	161	392
			12	27	50	96	161	392
			15	27	50	96	161	392
			16	40	90	122	21	520
			20	40	90	122	210	520
			25	40	90	122	210	520
			28	40	90	122	210	392
			30	27	50	96	161	392
			35	40	90	122	210	520
			40	40	90	122	210	520
			50	40	90	122	210	520
			70	34	48	95	170	395
			100	16	22	56	86	265
Максимальний крутний момент	N∙m	1, 2	3~100	в 1.5 рази вище від номінального вихідного крутного моменту
Номінальна вхідна швидкість	об/хв	1, 2	3~100	4000	3500	3500	3500	2500
Максимальна вхідна швидкість	об/хв	1, 2	3~100	8000	6000	6000	6000	4000
Люфт P0	arcmin	1	3~10	<3	<3	<3	<3	<3
		2	9~100	<5	<5	<5	<5	<5
Люфт P1	arcmin	1	3~10	<6	<6	<6	<8	<8
		2	9~100	<10	<10	<10	<10	<10
Максимальне радіальне навантаження	N	1, 2	3~100	240	400	450	1240	4800
Максимальне осьове навантаження	N	1, 2	3~100	220	420	430	1000	5500
Експлуатаційний термін роботи	годин	1, 2	3~100	20000
ККД	%	1	3~10	≥96%
ККД	%	2	9~100	≥94%
Рівень шуму	dB	1, 2	3~100	<58	<60	<60	<65	<75
Маса	кг	1	3~10	1,7		4,5	12	26,5
Маса	кг	2	9~100	1,9		5	14	26,5

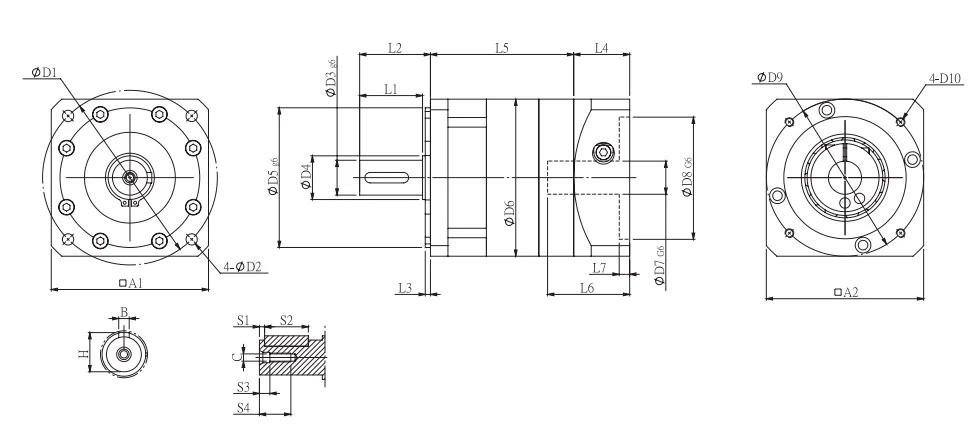

Габаритні розміри PLF-L1

Планетарні редуктори JMC серії PLF, фото 2

	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	L1	L2	L3	L4	L5	L6	L7	A2	S1	S2	S3	S4	B	H	C
PLF60-L1	70	5.5	14	17	50	60	14	50	70	M4	30	35	3	22	58	31	4	60	3	20	5	18	5	16	M5
PLF80-L1	90	6.5	20	25	60	80	19	70	90	M5	36	40.5	3	38	64.5	42	5	80	4	25	5	18	6	22.5	M5
PLF90-L1	100	6.5	20	25	80	90	19	70	90	M5	36	40.5	3	32	82	47	6	90	3	25	6	18	6	22.5	M5
PLF120-L1	130	8.5	25	35	110	120	22	110	145	M8	50	55.5	4	50	99.5	57.5	10	120	5	40	8	25	8	28	M10

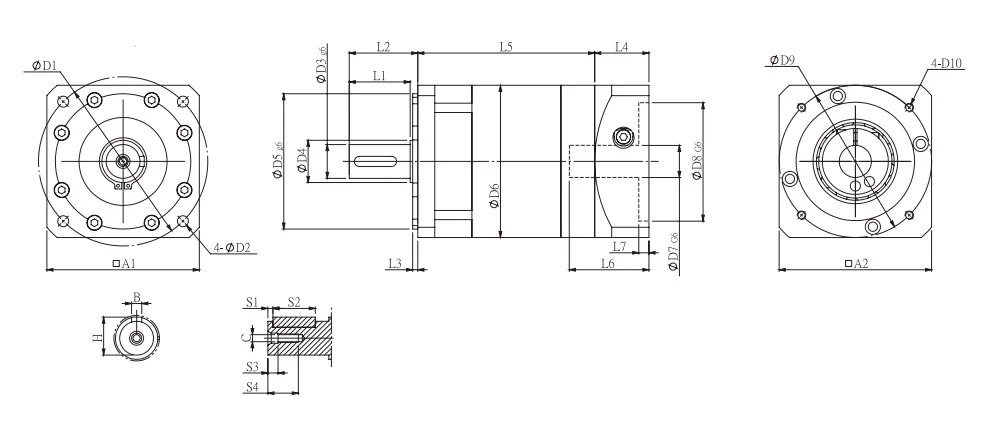

Габаритні розміри PLF-L2

Планетарні редуктори JMC серії PLF, фото 3

	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	L1	L2	L3	L4	L5	L6	L7	A2	S1	S2	S3	S4	B	H	C
PLF60-L2	70	5.5	14	17	50	60	14	50	70	M4	30	35	3	22	75.5	31	4	60	3	20	5	18	5	16	M5
PLF80-L2	90	6.5	20	25	60	80	19	70	90	M5	36	40.5	3	38	86.5	42	5	80	4	25	5	18	6	22.5	M5
PLF90-L2	100	6.5	20	25	80	90	19	70	90	M5	36	40.5	3	32	104.5	47	6	90	3	25	6	18	6	22.5	M5
PLF120-L2	130	8.5	25	35	110	120	22	110	145	M8	50	55.5	4	50	129	57.5	10	120	5	40	8	25	8	28	M10
