Рельсові направляючі і каретки використовуються для лінійного переміщення. Переміщення каретки по рейці виконується за допомогою кульок або роликів, в залежності від виконання каретки. У порівнянні зі звичайними направляючими ковзання коефіцієнт тертя при цьому становить лише 1:50. Завдяки примусовому переміщенню каретки по рейках лінійні напрямні можуть витримувати навантаження в вертикальному і горизонтальному напрямку.

HIWIN є провідною компанією, яка займається виготовленням комплектуючих для лінійного переміщення. Вигідно відрізняється від інших виробників комплектуючих для лінійного переміщення того ж класу більш лояльними цінами, не уступаючи при цьому їм в якості. При відповідному монтажі, догляді і ретельному змащенні лінійна техніка HIWIN буде працювати довго, не втрачаючи при цьому своєї точності і ефективності.

В нових рельсових направляючих серії RG від HIWIN кулькові тіла кочення замінені на ролики. Моделі серії RG володіють надвисокою твердістю і вантажопідйомністю. Крайовий кут складає 45 градусів. Завдяки лінійній робочій поверхні зіткнення мінімізується деформація із-за отримуючих навантажень і досягається дуже висока жорсткість і вантажопідйомність у всіх 4-x напрямках дії навантаження. Лінійні направляючі серії RG забезпечують високу продуктивність в особливо точному виробництві і мають більший ресурс.

Типові області застосування:

  • автоматика
  • транспортна техніка
  • верстати з ЧПУ
  • високопродуктивні машини для різки
  • шліфувальні верстати
  • ливарні машини
  • двухстійкові поздовжньо-фрезерні верстати
  • машини та системи, де необхідна висока жорсткість
  • машини та системи з високим коефіцієнтом працездатності
  • електроерозійні верстати

Особливості:

  • оптимізований дизайн забезпечує більш плавне переміщення
  • підвищена твердість (ролики мають велику площу зіткнення, ніж кульки, тому роликові направляючі володіють більш високою вантажопідйомністю і жорсткістю)
  • невеликий коефіцієнт тертя, як в статичному, так і в динамічному положенні (для переміщення каретки по рейці потрібно невелике зусилля; при русі відсутні ривки; можливість досягти високої швидкості з невеликою рухомою силою)
  • підвищений термін експлуатації

Конструкція:

  • виконання каретки: прямокутне (RGH) або фланцеве (RGW); завдяки більш низькому профілю і більшій установочній поверхні фланцеві каретки ідеальні при роботі з великими навантаженнями і високими моментами
  • система обертання кульок: каретка, профільні направляючі, система направлення і фіксуючі планки
  • змащувальна система: змащувальний ніпель; під замовлення: масляний адаптер
  • захист від пилу: торцевий ущільнювач, нижній ущільнювач, кришка; під замовлення: подвійне ущільнення, сталевий очищающий скребок

Завантажити:

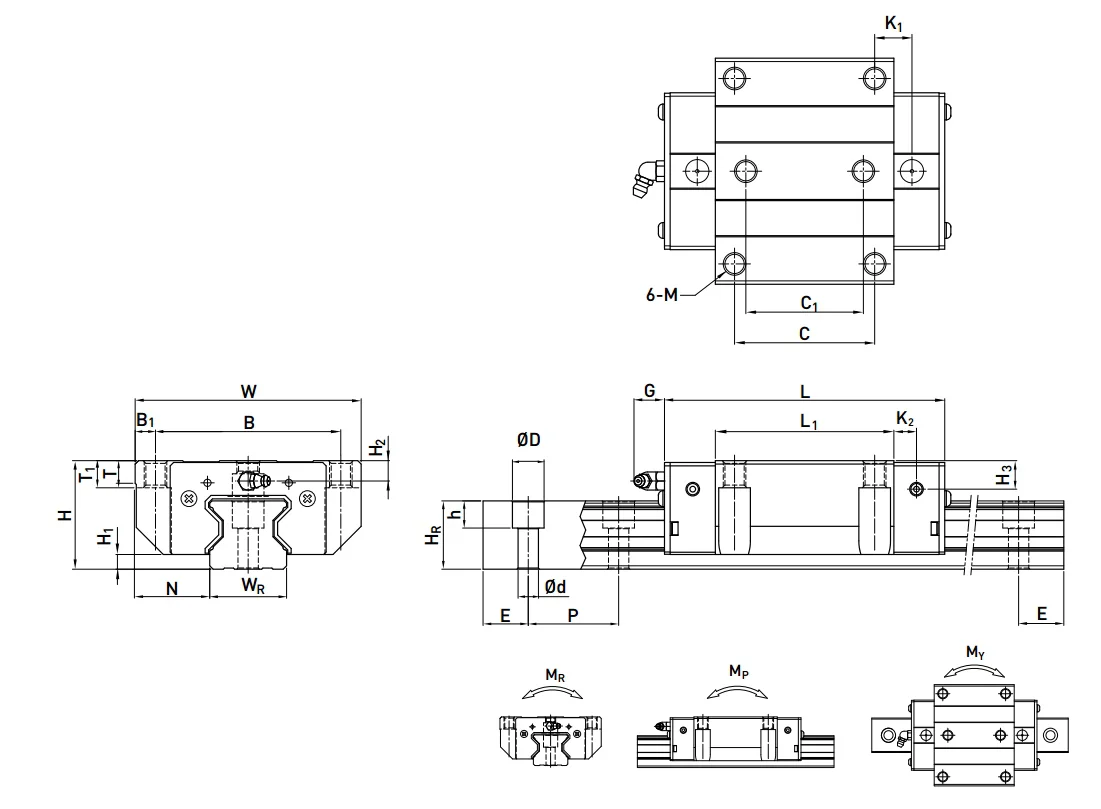

Характеристики кареток типу RGW:

Модель
каретки		 Монтажні
розміри, мм		 Геометричні розміри каретки, мм Cдин, N Cстат,
N		 Маса,
кг		 Ціна за шт.
з ПДВ
(грн.)*
H H1 N W B B1 C L1 L K1 K2 G M T H2 H3
RGW25CC 36 5,5 23,5 70 57 6,5 45 64,5 97,9 15,75 7,25 12 M8 9,5 6,2 6 27700 57100 0,67 3,368.60
RGW25HC 81 114,4 24 33900 73400 0,86 4,783.02
RGW30CC 42 6 31 90 72 9 52 71 109,8 17,5 8 12 M10 9,5 6,5 10,8 39100 82100 1,06 3,962.45
RGW30HC 93 131,8 28,5 48100 105000 1,42 5,376.88
RGW35CC 48 6,5 33 100 82 9 62 79 124 16,5 10 12 M10 12 9 12,6 57900 105200 1,61 5,085.32
RGW35HC 106,5 151,5 30,25 73100 142000 2,21 7,071.21
RGW45CC 60 8 37,5 120 100 10 80 106 153,2 21 10 12,9 M12 14 10 14 92600 178800 3,22 6,553.39
RGW45HC 139,8 187 37,9 116000 230900 4,41 8,561.67
RGW55CC 70 10 43,5 140 116 12 95 125,5 183,7 27,75 12,5 12,9 M14 16 12 17,2 130500 252000 5,18 10,148.24
RGW55HC 173,8 232 51,9 167800 348000 7,34 12,793.76
RGW65CC 90 12 53,5 170 142 14 110 160 232 40,8 15,8 12,9 M16 22 15 15 213000 411600 11,04 14,175.07
RGW65HC 223 295 72,3 275300 572700 15,75 17,468.56

Характеристика рельс типу RGR-R:

Модель рейки Розміри рейки, мм Гвинт для рейки, мм Маса, кг/м Ціна за метр з ПДВ (грн.)*
WR HR D h d P
RGR25R 23 23,6 11 9 7 30 M6×20 3,08 6,304.75
RGR30R 28 28 14 12 9 40 M8×25 4,41 7,662.73
RGR35R 34 30,2 14 12 9 40 M8×25 6,06 8,790.73
RGR45R 45 38 20 17 14 52,5 M12×35 9,97 14,306.62
RGR55R 53 44 23 20 16 60 M14×35 13,98 18,499.06
RGR65R 63 53 26 22 18 75 M16×50 20,22 25,951.86

* − вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
