Рельсові направляючі і каретки використовуються для лінійного переміщення. Переміщення каретки по рейці виконується за допомогою кульок або роликів, в залежності від виконання каретки. У порівнянні зі звичайними направляючими ковзання коефіцієнт тертя при цьому становить лише 1:50. Завдяки примусовому переміщенню каретки по рейках лінійні напрямні можуть витримувати навантаження в вертикальному і горизонтальному напрямку.

HIWIN є провідною компанією, яка займається виготовленням комплектуючих для лінійного переміщення. Вигідно відрізняється від інших виробників комплектуючих для лінійного переміщення того ж класу більш лояльними цінами, не уступаючи при цьому їм в якості. При відповідному монтажі, догляді і ретельному змащенні лінійна техніка HIWIN буде працювати довго, не втрачаючи при цьому своєї точності і ефективності.

Маючи мініатюрну конструкцію і відповідно полегшену вагу, рельсові направляючі Hiwin серії MG відмінно підходять для здійснення переміщень в обладнанні, де головним фактором є компактність.

Типові області застосування:

  • напівпровідникове обладнання
  • монтаж друкованих плат
  • медичне обладнання
  • робототехніка
  • вимірювальні прилади
  • автоматизація офісної діяльності
  • інші області, де необхідні мініатюрні направляючі

Особливості:

  • компактні, легкі, підходять для мініатюрного обладнання
  • виготовлені з нержавіючої сталі
  • невеликий коефіцієнт тертя, як в статичному, так і в динамічному положенні (для переміщення каретки по рейці потрібно невелике зусилля; при русі відсутні ривки; можливість досягти високої швидкості з невеликою рухомою силою)
  • висока жорсткість у всіх 4-х напрямках, однакова стійкість до навантажень (як по вертикалі, так і по горизонталі)

Конструкція:

  • виконання каретки: прямокутне (MGN) або фланцеве (MGW); завдяки більш низькому профілю і більшій установочній поверхні фланцеві каретки ідеальні при роботі з великими навантаженнями і високими моментами
  • система обертання кульок: каретка, профільні направляючі, система направлення і фіксуючі планки
  • змащувальна система: змащувальний ніпель, може використовуватися змащувальний шприц
  • захист від пилу: торцевий ущільнювач, нижній ущільнювач, кришка

Завантажити:

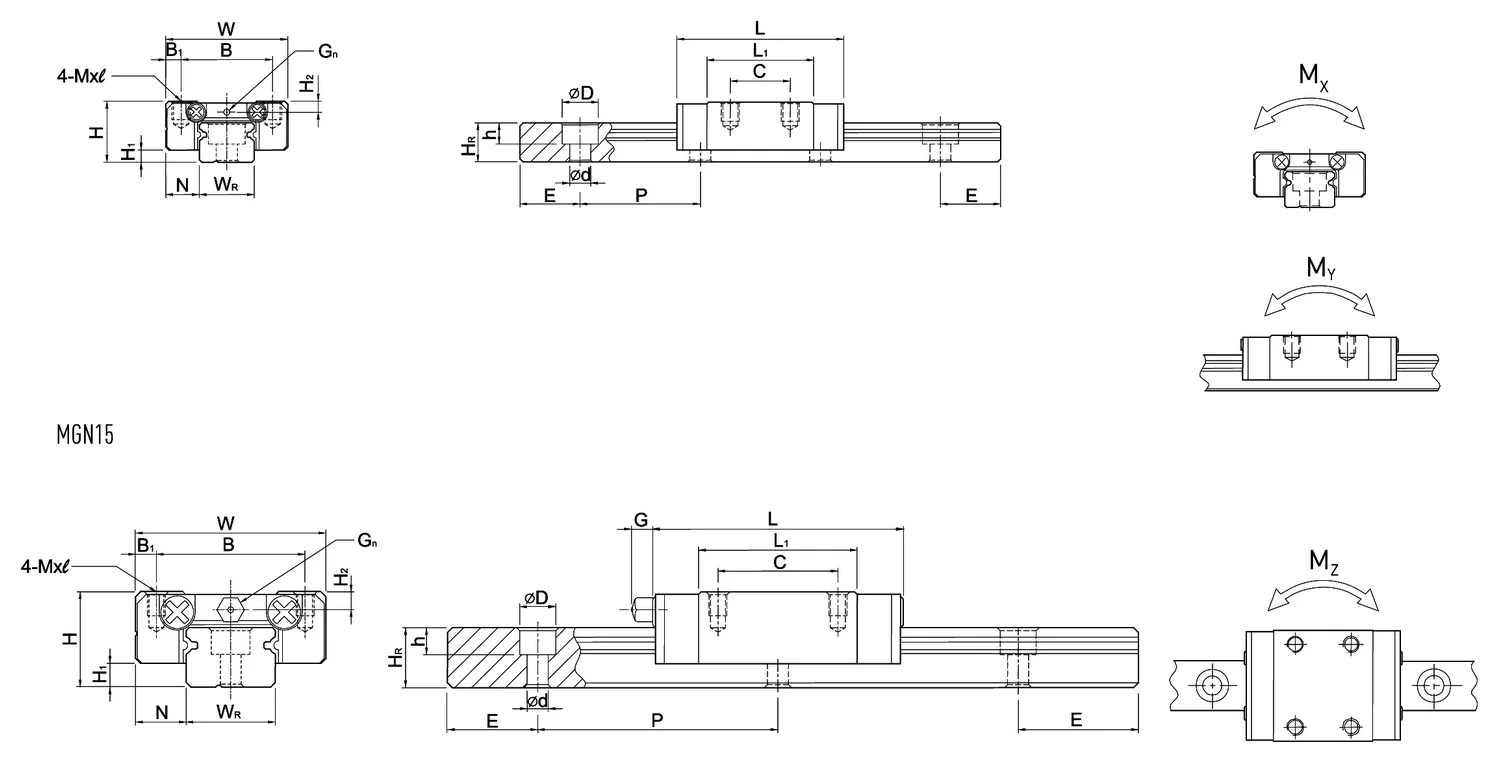

Характеристики кареток типу MGN:

Модель
каретки		 Монтажні
розміри, мм		 Геометричні розміри каретки, мм Cдин,
N		 Cстат,
N		 Маса,
г		 Ціна за шт.
з ПДВ
(грн.)*
H H1 N W B B1 C L1 L G GN M×l H2
MGN7C 8 1,5 5 17 12 2,5 8 13,5 22,5 – 1,2 M2×2,5 1,5 1000 1270 10 1,284.74
MGN7H 13 21,8 30,8 1400 2000 15
MGN9C 10 2 5,5 20 15 2,5 10 18,9 28,9 – 1,4 M3×3 1,8 1900 2600 16 1,349.58
MGN9H 16 29,9 39,9 2600 4100 26 1,597.76
MGN12C 13 3 7,5 27 20 3,5 15 21,7 34,7 – 2,0 M3×3,5 2,5 2900 4000 34 1,403.70
MGN12H 20 32,4 45,4 3800 6000 54 1,598.23
MGN15C 16 4 8,5 32 25 3,5 20 26,7 42,1 4,5 M3 M3×4 3 4700 5700 59 1,684.53
MGN15H 25 43,4 58,8 6500 9300 92

Характеристика рельс типу MGN-R:

Модель рейки Розміри рейки, мм Гвинт для рейки, мм Маса, кг/м Ціна за метр з ПДВ (грн.)*
WR HR D h d P
MGN7R 7 4,8 4,2 2,3 2,4 15 M2×6 0,22 6,765.65
MGN9R 9 6,5 6 3,5 3,5 20 M3×8 0,38 6,720.40
MGN12R 12 8 6 4,5 3,5 25 M3×8 0,65 8,054.12
MGN15R 15 10 6 4,5 3,5 40 M3×10 1,06 9,808.63

* − вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.

Вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
