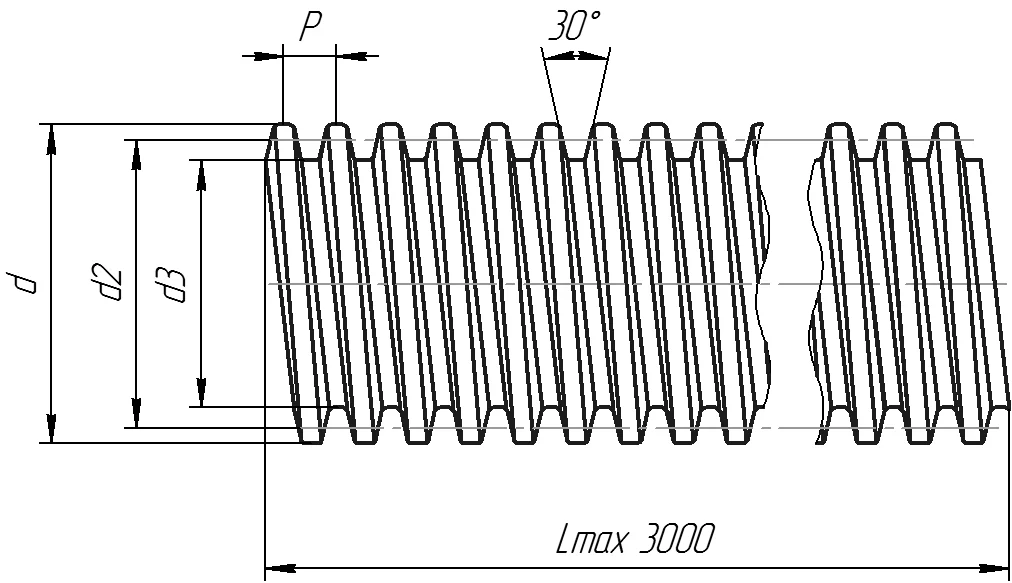

Для перетворення обертального руху в поступальний з невисокими швидкостями найчастіше застосовують гвинтову передачу, що складається з гвинта і гайки. Зазвичай обертання передається гвинту, а прямолінійне переміщення здійснюється гайкою і зв’язаними з нею компонентами.

Трапецеїдальні гвинти виготовляються відповідно до DIN 103, які відповідають нормам ISO. Матеріал, з якого гвинт виготовлений, – зі сталі Ck 15 (PN-93/H-840 191). Під замовлення може бути: сталь 45, нержавіюча сталь або кислотостійка сталь.

Для гвинтів без вказівки допуску діють середні класи допусків, тобто допуски класу 7e для різьби гвинта, допуски класу 7H для різьби гайки. Гвинти мають накатану різьбу. Накатаний гвинт має гладку поверхню, що володіє кращими ковзаючими і антикорозійними властивостями, що позитивно впливає на довговічність його роботи. Гвинти можуть працювати з максимальною швидкістю близько 300 об/хв.

  • Можуть бути з правою або лівою різьбою.
  • Максимальна довжина гвинта 3000 мм.
  • Допуски довжини +/- 5мм.

Завантажити:

Таблиця сил, які передаються трапецеїдальними гвинтами:

Гвинт Максимальна сила натиску в N при довжині в метрах (м) і 6-ти кратному коефіцієнті запасу
0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,25 2,50 3,00 4,00
Tr.10×3 118 53 30 − − − − − − − −
Tr.12х3 349 155 88 55 39 − − − − − −
Tr.14х4 545 243 136 87 60 44 34 27 − − −
Tr.16х4 1165 444 291 188 129 95 73 57 46 33 18
Tr.20х4 3859 1715 964 617 428 315 241 191 154 107 60
Tr.24х5 7837 3484 1954 1254 871 640 490 387 313 217 122
Tr.28х5 17095 7600 4274 2734 1900 1394 1068 845 683 276 267
Tr.30х6 20352 9061 5103 3257 2260 1658 1273 1007 814 566 318
Tr.32х6 28228 12545 7057 4520 3139 2300 1757 1392 1128 784 441
Tr.36х6 50534 22504 12634 8093 5616 4126 3158 2497 2023 1404 790
Tr.40х7 74617 33163 18654 11943 8291 6090 4659 3721 2981 2073 1165
Tr.44х7 − 52607 29610 18950 13147 9673 7403 5853 4738 3287 1846
Tr.48х8 − 72545 38987 25761 18358 13522 10067 8390 6613 4540 2418
Tr.50х8 − 88238 49547 31762 22010 16187 12387 9801 7936 5507 3099
Tr.52х8 − 103931 59664 37654 25761 19000 14657 11351 9278 6514 3101
Tr.60х9 − 193156 108570 69584 48264 35483 27143 21497 17381 12061 6791
Tr.70х10 − − 209244 133936 92975 68300 52311 41257 33459 23214 13078



Позначення
dхp, мм		 К-сть
заходів		 d2, мм d3, мм Точність виконання,
мкм/мм		 Маса,
кг/м		 Ціна за метр
з ПДВ (грн.)*
min max min max
Tr.10х2 (Ck45) 1 8,739 8,929 6,89 7,5 100/300 0,48 285.00
Tr.10х3 (Ck45) 1 8,203 8,415 6,150 6,5 100/300 0,42 285.00
Tr.12х3 (Ck15) 1 10,191 10,415 8,135 8,5 200/300 0,65 335.00
Tr.12х3 (Ck45) 1 10,191 10,415 8,135 8,5 200/300 0,65 425.00
Tr.12х6 (Р3) 2 10,191 10,415 8,135 8,5 200/300 0,65
Tr.14х3 (Ck45) 1 12,191 12,415 9,685 10,5 200/300 0,93 570.00
Tr.14х4 (Ck15) 1 11,640 11,905 9,074 9,5 100/300 0,86 460.00
Tr.14х4 (Ck45) 1 11,640 11,905 9,074 9,5 100/300 0,86 570.00
Tr.16х4 (Ck15) 1 13,640 13,905 11,074 11,5 200/300 1,17 560.00
Tr.16х4 (Ck45) 1 13,640 13,905 11,074 11,5 200/300 1,17 690.00
Tr.16х8 (Р4) 2 13,640 13,905 11,074 11,5 200/300 1,17
Tr.18х4 (Ck15) 1 15,640 15,905 13,074 13,5 200/300 1,53 705.00
Tr.18х4 (Ck45) 1 15,640 15,905 13,074 13,5 200/300 1,53 880.00
Tr.20х4 (Ck15) 1 17,640 17,905 15,074 15,5 200/300 1,94 835.00
Tr.20х4 (Ck45) 1 17,640 17,905 15,074 15,5 200/300 1,94 1050.00
Tr.20х8 (Р4) 2 17,640 17,905 15,074 15,5 200/300 1,94
Tr.22х5 (Ck15) 1 19,114 19,394 16,044 16,5 200/300 2,29 985.00
Tr.22х5 (Ck45) 1 19,114 19,394 16,044 16,5 200/300 2,29 1230.00
Tr.24х5 (Ck15) 1 21,094 21,394 18,019 18,5 200/300 2,78 1135.00
Tr.24х5 (Ck45) 1 21,094 21,394 18,019 18,5 200/300 2,78 1400.00
Tr.25х5 (Ck45) 1 22,094 22,394 21,103 21,5 200/300 3,05
Tr.25х10 (Р5) 2 22,094 22,394 21,103 21,5 200/300 3,05
Tr.26х5 (Ck15) 1 23,094 23,394 20,019 20,5 200/300 3,33 1350.00
Tr.26х5 (Ck45) 1 23,094 23,394 20,019 20,5 200/300 3,33 1690.00
Tr.28х5 (Ck15) 1 25,094 25,394 22,019 22,5 200/300 3,92 1590.00
Tr.28х5 (Ck45) 1 25,094 25,394 22,019 22,5 200/300 3,92 1940.00
Tr.28х10 (Р5) 2 25,094 25,394 22,019 22,5 200/300 3,92
Tr.30х6 (Ck15) 1 26,547 26,882 22,463 23,0 200/300 4,38 1720.00
Tr.30х6 (Ck45) 1 26,547 26,882 22,463 23,0 200/300 4,38 2100.00
Tr.30х12 (Р6) 2 26,547 26,882 22,463 23,0 200/300 4,38
Tr.32х6 (Ck15) 1 28,547 28,882 24,463 25,0 200/300 5,06 1980.00
Tr.32х6 (Ck45) 1 28,547 28,882 24,463 25,0 200/300 5,06 2450.00
Tr.36х6 (Ck15) 1 33,165 32,882 28,463 29,0 200/300 6,16 2525.00
Tr.36х6 (Ck45) 1 33,165 32,882 28,463 29,0 200/300 6,16 3060.00
Tr.40х7 1 36,020 36,375 31,431 32,0 200/300 8,03
Tr.40х14 (Р7) 2 36,020 36,375 31,431 32,0 200/300 8,03
Tr.45х8 1 40,493 40,868 35,399 36,0 200/300 10,23
Tr.50х8 1 45,468 45,868 40,368 41,0 200/300 12,90
Tr.60х9 1 54,935 55,850 49,329 50,0 200/300 18,74
Tr.70х10 1 64,425 64,850 58,319 59,0 200/300 25,80

* − вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
