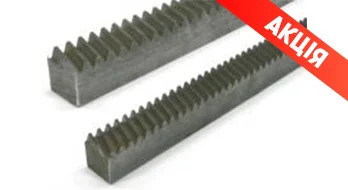

Зубчаста рейка з прямими зубами

Для перетворення обертального руху в поступальний застосовують зубчато-рейкову передачу або гвинтову. Зубчасто-рейкова передача складається із зубчастого колеса і зубчастої рейки. Зачеплення колеса з рейкою може бути або прямозубим, або косозубим. Даний вид передачі дозволяє досягати значних швидкостей лінійного переміщення на великих відстанях. Їх застосування знаходять в машинах плазмової, лазерної або ацетиленового різки.

Зубчасто-рейкові передачі мають економічну перевагу над гвинтовими передачами в зв’язку з тим, що при великій довжині потрібно застосовувати гвинти більшого діаметру для уникнення прогину і вібрації при обертанні.

Особливості:

• широке застосування в приводах з великими швидкостями переміщення і великих робочих відстанях.
• шліфовані бічні поверхні.
• накопичена похибка ±0,1мм на кожні 1м
• клас точності зубів від 8 до 9 згідно норм DIN 3962/63/67
• прямі зуби
• кут спряження 20º
• сталь вуглецева C43/C40 згідно норм UNI 7845(C40) /PL-73/H-84026(C43)- в залежності від виконання
• твердість 10-15 HRC
• придатні для теплового покращення (гартування + високий відпуск) до твердості 28-33HRC
• максимальна довжина 3000 мм
• поставляється в відрізках  1м.п., 2,0м.п., 3,0 м.п.
• відрізки менше 2,0м.п. мають допуск по довжині ±5мм.
