Зірочки Duplex для роликових ланцюгів

Ланцюгові передачі відносяться до механізмів з гнучким зв’язком, в яких рух передається за рахунок зачеплення між паралельними валами. Застосовуються в основному на середніх і великих міжосьових відстанях, при яких зубчасті передачі вимагають проміжних ступенів або паразитних зубчастих коліс, а також при необхідності роботи без просковзування.

Найпростіша ланцюгова передача складається з ведучої і веденої зірочок і охоплюючого їх ланцюга. Крім перерахованих основних елементів, ланцюгові передачі включають натяжні пристрої, змащувальні пристрої та обмеження.

Переваги ланцюгових передач:

• ланцюгові передачі в порівнянні з зубчастими передачами менш чутливі до неточностей розташування валів, ударних навантажень, допускають практично необмежені міжосьові відстані, забезпечують більш просту компоновку
• передача руху зачепленням, а не тертям дозволяє передавати великі потужності, ніж за допомогою ременя
• практично не потрібен натяг ланцюга, отже, зменшується навантаження на вали і підшипники
• відсутність ковзання і буксування забезпечує постійність середнього передавального відношення
• ланцюгові передачі добре працюють в умовах частих пусків і гальмувань, при високих і низьких значеннях температур

Недоліки ланцюгових передач:

• зношування ланцюга при недостатньому змащуванні і поганий захист від бруду
• необхідність більш точного встановлення валів, ніж при клинопасовій передачі
• підвищена вібрація і шум
• підвищена нерівномірність руху в порівнянні з зубчастими передачами
• видовження ланцюга в результаті зносу шарнірів і сходження ланцюга із зірочок

У приводах найбільш широко застосовується роликова ланцюгова передача, що складається з ведучої і веденої зірочок і охоплюючого їх ланцюг. Ланцюгова зірочка за конструктивним виконанням може бути пласкою, з маточиною або під конусний зажим.

Для збільшення довговічності ланцюгової передачі по можливості беруть більшу кількість зубів меншої зірочки. При більшій кількості зубів більше число ланок знаходиться в зачепленні. Це підвищує плавність передачі і зменшує зношування ланцюга. Однак при великій кількості зубів навіть у малозношеного ланцюга в результаті радіального сповзання за профілем зубів ланцюг зіскакує із зірочки. Тому максимальне число зубів великої зірочки обмежене до 120 для роликового ланцюга. Число зубів малої зірочки приймають із умови забезпечення плавності роботи і мінімальних габаритів.

Зірочки Duplex мають спеціальну конструкцію, що дозволяє використовувати їх разом з двома окремими ланцюгами.

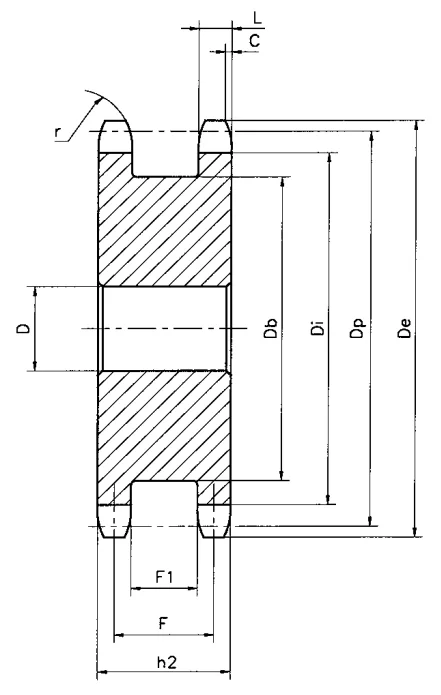

Db, Di, Dp і De залежать від моделі зірочки (див. каталог).

Ціни і наявність на складі уточнюйте у менеджерів
