Планетарные редукторы JMC PLE

Бюджетна серія PLE планетарних редукторів (з прямозубою передачею) компанії JMC – розроблена для застосування в основному з кроковими та гібридними кроковими двигунами і забезпечує максимальний вихідний крутний момент. Точний механізм передачі гарантує низький люфт, високу продуктивність, плавне обертання, а також низький рівень шуму і тривалий термін експлуатації.

Ключові характеристики:

• Плавність передачі, низький рівень шуму, висока жорсткість та компактність.
• Редукція 3~100.
• Точність 5~10 arcmin.
• Надійність та економія.

Технічні характеристики серії PLE

		Ступені	Передаточне число	PLE60	PLE80	PLE90	PLE120	PLE140
Номінальний вихідний крутний момент	N∙m	1	3	27	50	161	161	392
			4	40	90	210	210	520
			5	40	90	210	210	520
			7	34	48	170	170	395
			10	16	22	86	86	265
		2	9	27	50	161	161	392
			12	27	50	161	161	392
			15	27	50	161	161	392
			16	40	90	21	21	520
			20	40	90	210	210	520
			25	40	90	210	210	520
			28	40	90	210	210	392
			30	27	50	161	161	392
			35	40	90	210	210	520
			40	40	90	210	210	520
			50	40	90	210	210	520
			70	34	48	170	170	395
			100	16	22	86	86	265
Максимальний крутний момент	N∙m	1, 2	3~100	в 1.5 рази вище від номінального вихідного крутного моменту
Номінальна вхідна швидкість	об/хв	1, 2	3~100	4000	3500	3500	3500	3000
Максимальна вхідна швидкість	об/хв	1, 2	3~100	8000	6000	6000	6000	4500
Люфт P0	arcmin	1	3~10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
		2	9~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Люфт P1	arcmin	1	3~10	≤ 6	≤ 6	≤ 6	≤ 8	≤ 8
		2	9~100	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Максимальне радіальне навантаження	N	1, 2	3~100	240	400	450	1240	2250
Максимальне осьове навантаження	N	1, 2	3~100	220	420	430	1000	1500
Експлуатаційний термін роботи	годин	1, 2	3~100	20000
ККД	%	1	3~10	≥96%
		2	9~100	≥94%
Рівень шуму	dB	1, 2	3~100	≤58	≤60	≤60	≤65	≤68
Маса	кг	1	3~10	0,93	2,35	6,15	6,15	11,30
		2	9~100	1,15	2,70	8,00	8,00	13,50

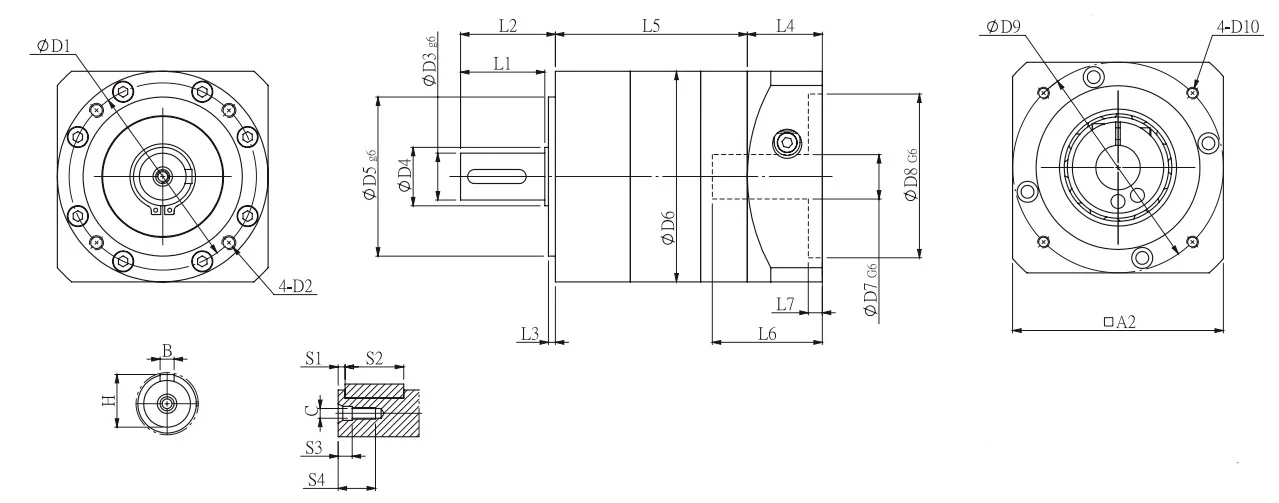

Габаритні розміри PLE (редукція 3~10)

	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	L1	L2	L3	L4	L5	L6	L7	A2	S1	S2	S3	S4	B	H	C
PLE60-L1	52	M5	14	17	40	60	14	50	70	M4	30	35	3	22	58	31	4	60	3	20	5	18	5	16	M5
PLE80-L1	70	M6	20	25	60	80	19	70	90	M5	36	40.5	3	38	64.5	42	5	80	4	25	5	18	6	22.5	M5
PLE90-L1	80	M6	20	25	68	90	19	70	90	M5	36	40.5	3	32	82	47	6	90	3	25	6	18	6	22.5	M5
PLE120-L1	100	M10	25	35	80	120	22	110	145	M8	50	55.5	4	50	99.5	57.5	10	120	5	40	8	25	8	28	M10

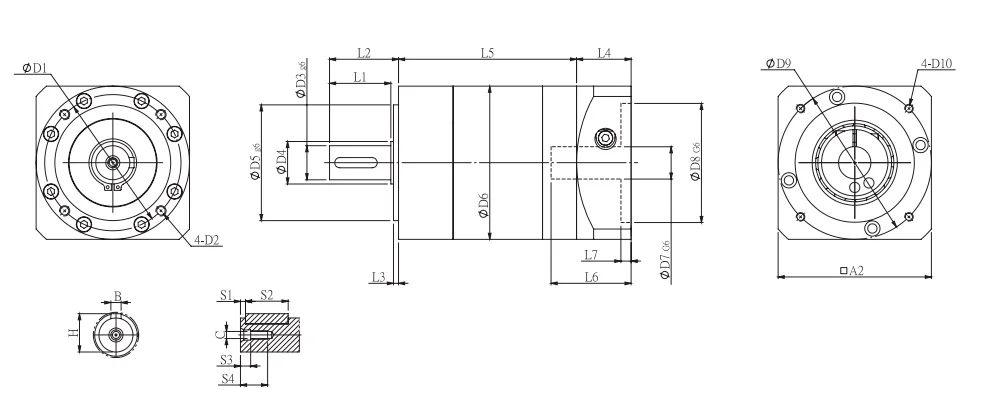

Габаритні розміри PLE-L2

	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	L1	L2	L3	L4	L5	L6	L7	A2	S1	S2	S3	S4	B	H	C
PLE60-L2	52	M5	14	17	40	60	14	50	70	M4	30	35	3	22	75.5	31	4	60	3	20	5	18	5	16	M5
PLE80-L2	70	M6	20	25	60	80	19	70	90	M5	36	40.5	3	38	86.5	42	5	80	4	25	5	18	6	22.5	M5
PLE90-L2	80	M6	20	25	68	90	19	70	90	M5	36	40.5	3	32	104.5	47	6	90	3	25	6	18	6	22.5	M5
PLE120-L2	100	M10	35	35	80	120	22	110	145	M8	50	55.5	4	50	129	57.5	10	120	5	40	8	25	8	28	M10
