Рельсовые направляющие Hiwin CG

Свойства линейной направляющей серии CG

Линейные направляющие серии CG выдерживают моментную нагрузку до 50% больше чем стандартная серия HG. Благодаря особой конструкции кареток с О-образной схемой контакта с интегрированным блоком рециркуляции оптимизируется циркуляция тел качения, что значительно повышает допустимую моментную нагрузку

Ценовая категория одинакова с HG серией

Пример разницы моментной нагрузки в направлении Mx (Серии CG и HG)

• Значение HG25C_Z0: 26 kN×m/rad
• Значение CG25C_Z0: 56 kN×m/rad

Дополнительные преимущества: Защитная лента

• Защитная лента сделана из нержавеющей стали, защищает рейку от коррозии, попадания грязи (защитную ленту можно сравнить с идеально установленными заглушками).
• Гладкая поверхность, снижение износа торцевых уплотнений блока
• Уменьшение времени монтажа (Значительное преимущество от длины> 1000 мм).
• Защитную ленту можно быстро установить, демонтировать и переустановить
• Способствует более плавному ходу блоков по рельсу
• Защитная лента доступна, как опция — попадание грязи и износ сведены к минимуму

Дополнительные преимущества: новая модификация торцевых уплотнений

• Для защиты от механических повреждений торцевого уплотнения блоки серии CG уже в стандартном исполнении оснащены металлическим скребком перед торцевым уплотнением
• Новые гибкие торцевые уплотнения автоматически приспосабливаются к контуру рейки и обеспечивают прочную и долговечную защиту от пыли и грязи
• Благодаря гибким торцевым уплотнениям можно использовать блоки и рельсы CG серии с защитной лентой или без нее
• Металлический скребок помогает убрать горячие частицы, острые края прилипшие к рельсу, стружку, амброзивные частицы

CG:



HG:

Дополнительные преимущества: Дополнительные отверстия для смазочного ниппеля

• Дополнительные отверстия для смазки:
• Боковые отверстия для смазки открываются стандартно и закрываются резьбовым винтом (сверление не требуется, как в других сериях)

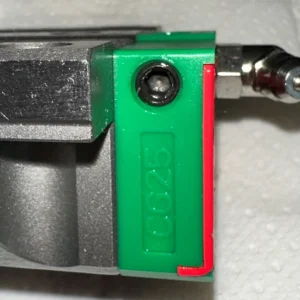

CG:

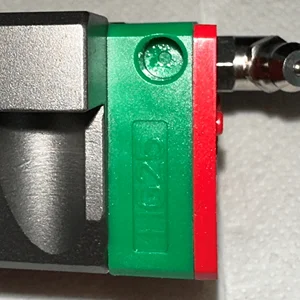

HG:

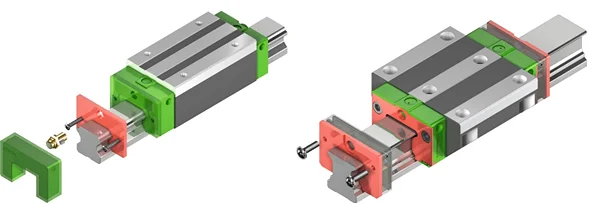

Дополнительные преимущества: Картридж долгосрочного смазывания

• Новая модификация картриджа для долгосрочной смазки с губчатым веществом в середине
• Картридж плавно предоставляет смазку к блоку каретки тем самым уменьшает интервалы смазывания
• Губчатое вещество внутри собирает избыточный объем смазки с поверхности рейки, особенно, если оборудование работает с длительными интервалами.

Дополнительные преимущества: Распределение смазки

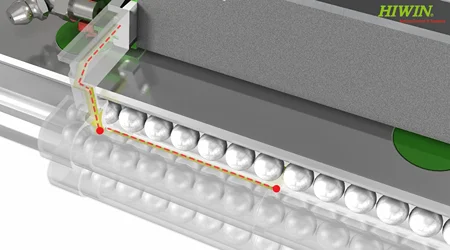

• Для оптимального распределения смазки блок имеет дополнительный канал, который вводит смазку в центр несущей зоны. Это обеспечивает длительные интервалы повторного смазывания и обеспечивает явное преимущество, особенно в системах с коротким ходом

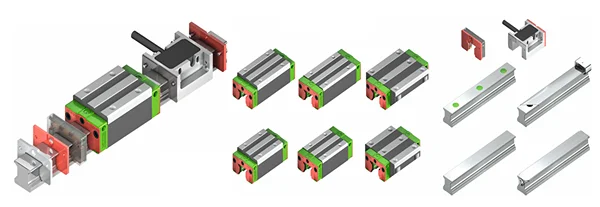

Дополнительные преимущества: Измерительная система PGC и большой ассортимент аксессуаров, что позволяет адаптироваться к индивидуальным потребностям

• Интегрированная измерительная система
• Измерительная шкала защищена защитной лентой на рейке
• Блок считывания прикреплен к блоку каретки
• Компактный дизайн, поскольку для внешней измерительной системы не требуется дополнительного места для установки.
• Оптимизированная система измерения (PGC vs. PGH)
• Легкий монтаж/демонтаж, измерительная шкала зажимается, не приклеивается
• Блок считывания привинчен к блоку каретки, а не к дефлектору
• Блок считывания доступен отдельная, как зап. часть
• Кроме размеров 20, 25 — PGC также доступны размеры 30, 35, 45
