Hanqi GDF – электрические шпиндели с воздушным охлаждением, разработанные специально для деревообработки и отличаются низким уровнем шума, низким нагреванием и высоким крутящим моментом.

Также серия GDF60 может иметь принудительное независимое воздушное охлаждение благодаря вмонтированному высокоскоростному вентилятору (5000об/мин, 24VDC).

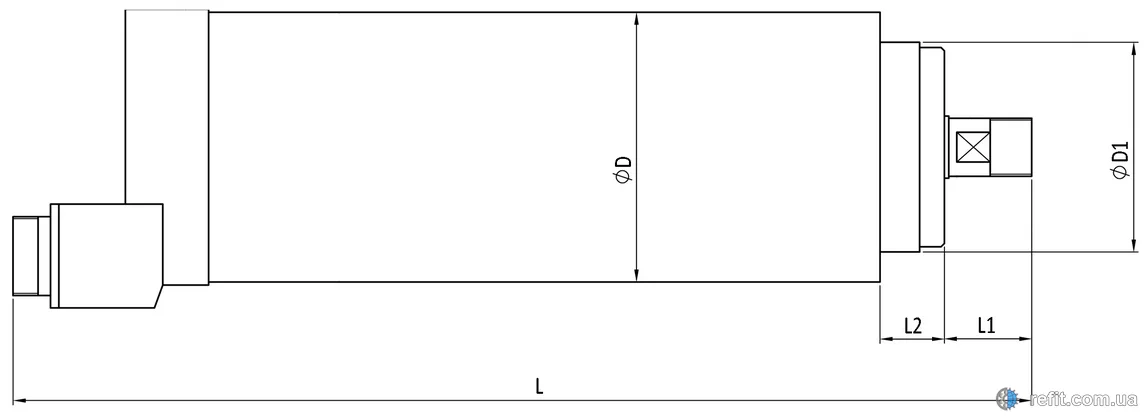

Геометрические размеры:

Модель	L	L1	L2	D	D1
GDF65-24Z/0.8	245	21	15.5	65	50.5
GDF80-24Z/1.5	238	20	8.5	80	67
GDF80-24Z/2.2	258	25	16	80	58.5

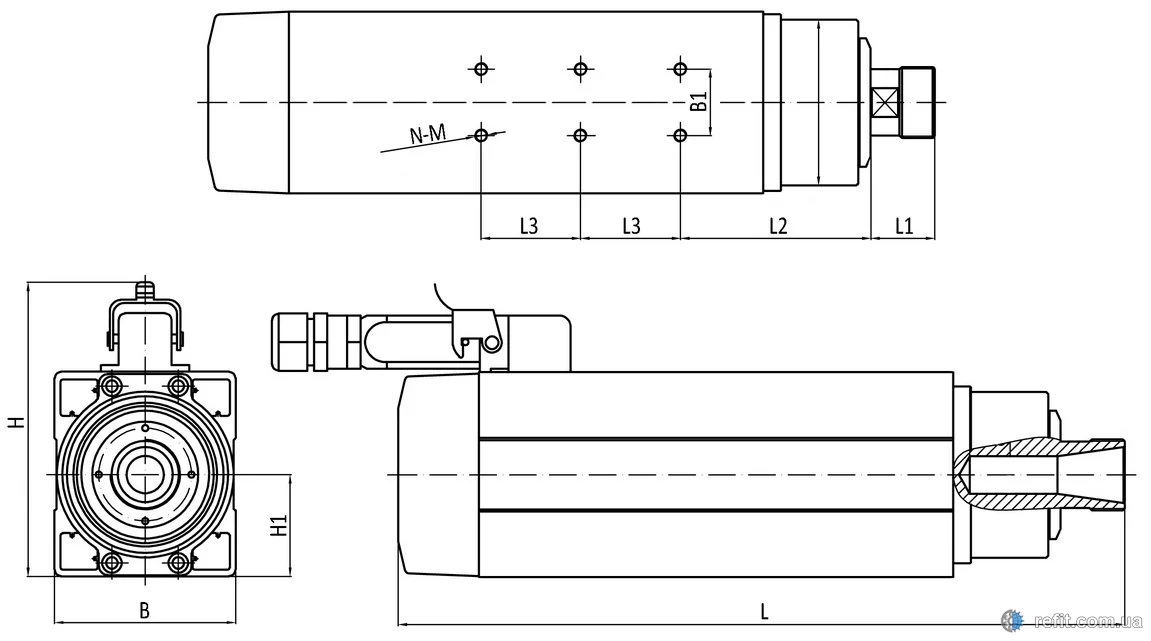

Модель	L	L1	L2	L3	B	B1	H	H1	N-M
GDF46-18Z/1.5	258.5	29	86	90	82	30	129	46	4-M6
GDF46-24Z/1.5	258.5	29	86	90	82	30	129	46	4-M6
GDF46-18Z/2.2	288.5	29	86	90	82	30	129	46	4-M6
GDF46-24Z/2.2	288.5	29	86	90	82	30	129	46	4-M6
GDF46-18Z/3.5	328.5	29	86	90	82	30	129	46	6-M6
GDF46-21Z/3.5	328.5	29	86	90	82	30	129	46	6-M6
GDF60-18Z/4.5(ER25)	330.5	37	92.5	60	103	36	157	60	6-M8
GDF60-24Z/4.5(ER25)	330.5	37	92.5	60	103	36	157	60	6-M8
GDF60-18Z/4.5(ER32)	330.5	35	95.5	60	103	36	157	60	6-M8
GDF60-18Z/6.0	350.5	35	95.5	60	103	36	157	60	6-M8
GDF60-18Z/7.5	393.5	35	95.5	60	103	36	157	60	6-M8

Скачать:

серія GDF

Модель	Скорость, об/мин	Мощность, кВт	Крутящий момент, Nm	Питание	Частота, Гц	Цанга	Корпус	Охлаждение	Масса, кг	Цена за шт. с НДС (грн)*
GDF65-24Z/0.8 ^АКЦИЯ	24000	0,8	0,60	220 В / 3,0 А	400	ER11	круглый	воздушное	3	8,964.17 ⁵²⁰⁰
GDF65-24Z/0.8 ^АКЦИЯ	24000	0,8	0,60	380 В / 1,6 А	400	ER11			3
GDF80-24Z/1.5 ^АКЦИЯ	24000	1,5	0,80	220 В / 5,6 А	400	ER11			4	7,470.14 ⁵²⁰⁰
GDF80-24Z/1.5 ^АКЦИЯ	24000	1,5	0,80	380 В / 3,0 А	400	ER11			4
GDF80-24Z/2.2	24000	2,2	1,17	220 В / 7,6 А	400	ER16			4,5
GDF80-24Z/2.2	24000	2,2	1,17	380 В / 4,4 А	400	ER16			4,5
GDF46-18Z/1.5	18000	1,5	0,60	220 В / 5,6 А	300	ER20	квадратный		6	18,260.35
GDF46-24Z/1.5 ^АКЦИЯ	24000	1,5	0,80	380 В / 3,0 А	400	ER20			6	18,260.35 ¹³⁵⁰⁰
GDF46-18Z/2.2 ^АКЦИЯ	18000	2,2	1,17	220 В / 7,8 А	300	ER20			7	19,920.38 ¹⁵⁰⁰⁰
GDF46-24Z/2.2 ^АКЦИЯ	24000	2,2	0,88	380 В / 4,4 А	400	ER20			7	23,344.41 ¹⁵⁰⁰⁰
GDF46-18Z/3.5	18000	3,5	1,59	220 В / 12,0 А	300	ER25			8	24,900.48
GDF46-21Z/3.5	21000	3,5	1,36	380 В / 7,0 А	350	ER25			8	24,900.48
GDF60-18Z/4.5	18000	4,5	2,39	220 В / 15,0 А	300	ER25			12
GDF60-24Z/4.5 ^АКЦИЯ	24000		1,79	380 В / 9,0 А	400	ER25			12	²⁶⁰⁰⁰
GDF60-18Z/4.5	24000		2,39	220 В / 15,0 А	300	ER32			12
GDF60-18Z/4.5	24000		2,39	380 В / 9,0 А	300	ER32			12
GDF60-18Z/6.0	18000	6,0	3,18	220 В / 21,0 А	300	ER32			13
GDF60-18Z/6.0	18000	6,0	3,18	380 В / 12,0 А	300	ER32			13
GDF60-18Z/7.5	24000	7,5	3,98	220 В / 26,0 А	300	ER32			16
GDF60-18Z/7.5	24000	7,5	3,98	380 В / 15,0 А	300	ER32			16
