Особенности:
- Материал: углеродистая сталь S45C
- Твердость: 50 – 55 HRC
- Угол сопряжения 20 °
- Правосторонние зубы: 19°31’42»

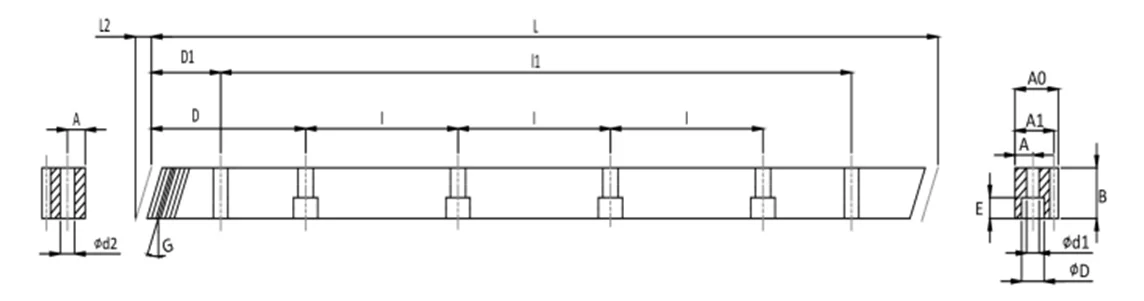

| Код зубчатой рейки | Модуль | L | L2 | Кол-во зубов | В | А0 | А1 | D | I | Кол-во отверстий | А | d1 | D | E | D1 | I1 | d2 | Kg | Цена за шт. с НДС, грн. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCHTMH01510-DIN8 | 1,5 | 1000 | 6,00 | 200 | 17 | 17 | 15,5 | 62,5 | 125 | 8 | 7 | 6 | 9,5 | 7 | 31,7 | 936,6 | 5,7 | 1,9 | 1169.15 |
| TCHTMH02010-DIN8 | 2,0 | 1000 | 8,90 | 150 | 24 | 24 | 22 | 62,5 | 125 | 8 | 8 | 7 | 11 | 7 | 31,7 | 936,6 | 5,7 | 3,9 | 1504.09 |

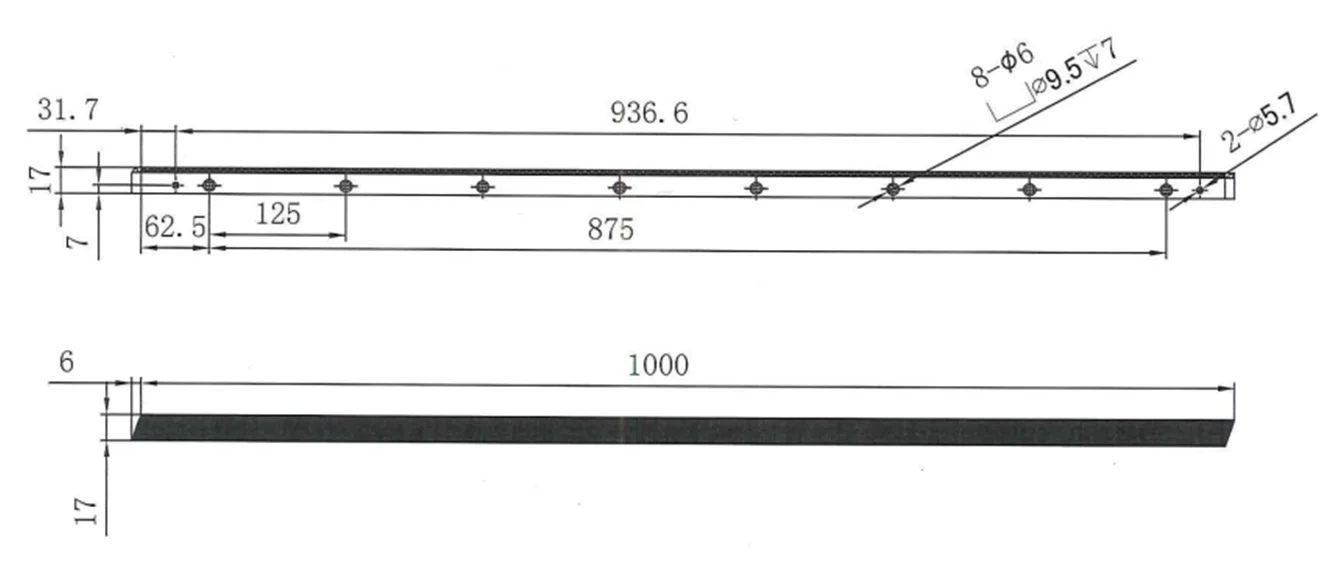

Чертеж Зубчатая рейка М1,5х1000 мм (TCHTMH01510-DIN8)

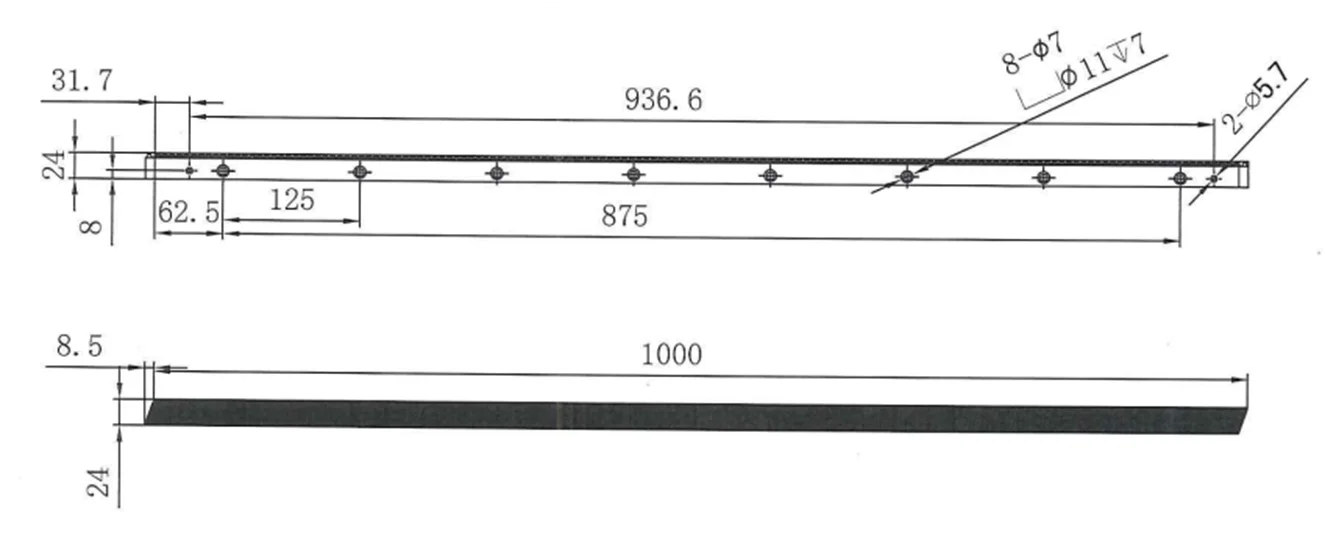

Чертеж Зубчатая рейка М2х1000 мм (TCHTMH02010-DIN8)
Указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
