Leadshine SMC6480 является контроллером позиционного управления общего назначения. Он использует встроенный микропроцессор и программированную логическую интегральную схему для выполнения многоосевой интерполяции, генерации импульсов, контроля разгона-торможения и обработки цифровых входов-выходов, требующих высокой скорости, высокой точности и стабильности работы. Данный контроллер может производить импульсы частотой до 5МГц и поддерживать линейную интерполяцию (до 4-х осей), круговую интерполяцию (любые 2 оси), непрерывную интерполяцию и скоростную S-функцию.
Leadshine SMC6480 поддерживает множество языков программирования: Leadshine BASIC, Leadshine G-код, Visual Basic и Visual C++. При автономном режиме работы (без ПК) можно использовать Leadshine BASIC или Leadshine G-код. В данном случае инструментом для написания программы может быть любой текстовый редактор на компьютере, а для загрузки программы в контроллер применяется бесплатное программное обеспечение Motion6480. Если необходимо управление в онлайн-режиме, тогда программу движения можно разработать в Visual Basic или Visual C++. Компания Leadshine предоставляет необходимые для этого драйвера и библиотеки.
Более того, данный контроллер имеет встроенные изолированные входы-выходы, цифровые/аналоговые входы-выходы, ШИМ-выход и ручной вход. Последовательный порт COM1/COM2 и Ethernet-порт могут использоваться для управления позиционированием или для загрузки/выгрузки данных конфигурации.
Особенности:
- поддержка несколько ведомых/ведущих устройств (Ethernet-интерфейс)
- TCP/IP-протокол для управления на больших расстояниях
- импульсный выход до 5МГц
- линейная интерполяция (до 4-х осей)
- круговая интерполяция (любые 2 оси)
- многоосевая непрерывная интерполяция
- хорошая производительность контуров с передовой программой расчета траекторий движения

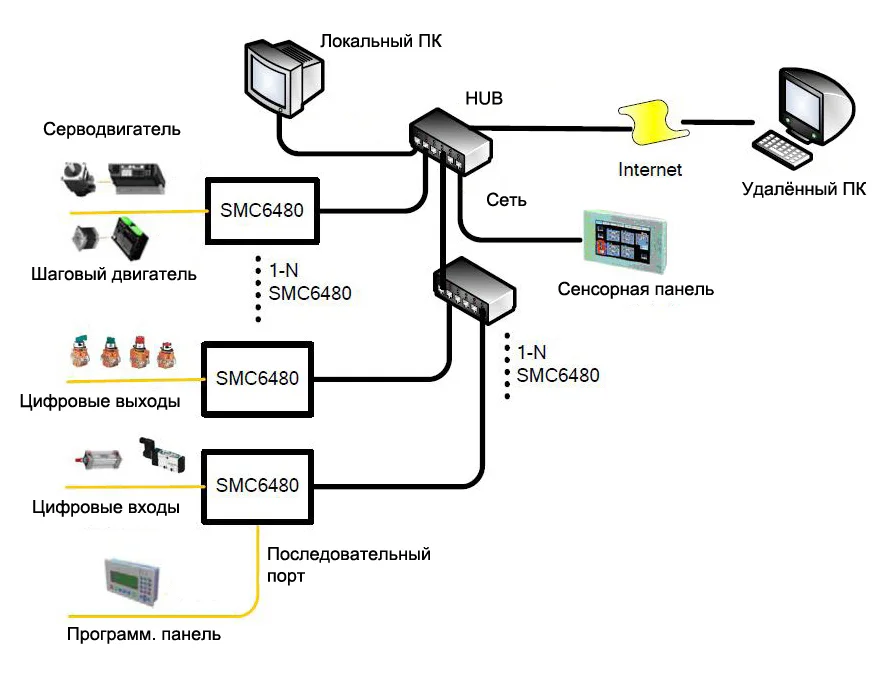

Варианты применения SMC6480:
Спецификация:
| Характеристика | Значение |
|---|---|
| Кол-во управляемых осей | 4 |
| Макс. частота выходных импульсов | 5МГц |
| Диапазон позиционирования | от -2147483647 до +21474836648 (32 bit) |
| Цикл интерполяции | 300µсек |
| Цифровые входы общего назначения | 24 входы (8 изолированных и 16 неизолированных) |
| Цифровые выходы общего назначения | 32 выходы (16 изолированных и 16 неизолированных) |
| Аналоговые выходы | 2 каналы, 0,07~4,45В, 8 bit |
| ШИМ-выход | 2 каналы, ширина частот – макс. 1МГц, коэффициент заполнения 0~100%, 32-разрядное разрешение |
| Встроенная память | 32MB |
| Сетевой интерфейс | 10M/100M Ethernet |
| Последовательный порт | RS-232, 2 9-контактные разъемы |
| USB-интерфейс | USB 1.1, 12Mbytes/s |
| Питание | 24VDC, 1100mA |
| Рабочая температура | 0~50°C |
| Температура хранения | -20~80°C |
| Размеры | 208×116×42мм |
| Программирование | G-код, BASIC, VB/VC++ |
Скачать:
Цена за шт. с НДС (грн.) — 35,313.41
* — указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
