Для обеспечения точности и концентричности вращения двух соединительных валов необходимо использовать муфты. Их применение также обусловлено возможным термическим расширением и возникновением изгибов валов, что определенным образом влияет на точность работы оборудования, а также на длительность его эксплуатации.

Чугунные кулачковые муфты изготовлены из литого чугуна с креплением с помощью конической втулки; обычно используются в приводах с асинхронными двигателями, насосном оборудовании, редукторах с режимом работы продолжительной нагрузки.

Муфта:

материал: чугун
отверстия: базовые (предварительно просверленные) или отсутствуют

Вкладка:

материал: полиуретан
желтая вкладка: твёрдость: 92 Sh-A (детальные характеристики)
красная вкладка: твёрдость: 98 Sh-A (детальные характеристики)
зеленая вкладка: твёрдость: 64 Sh-D (детальные характеристики)

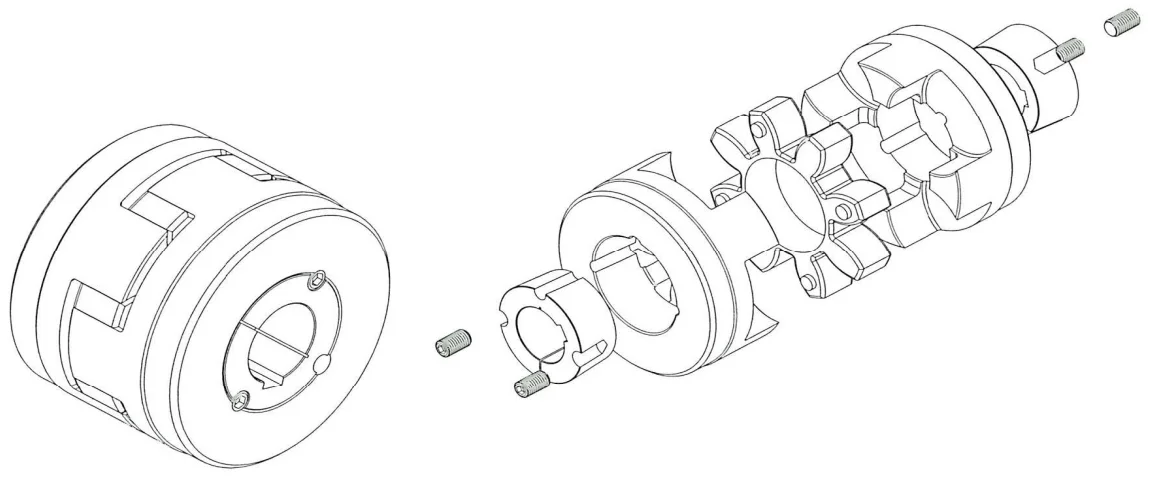

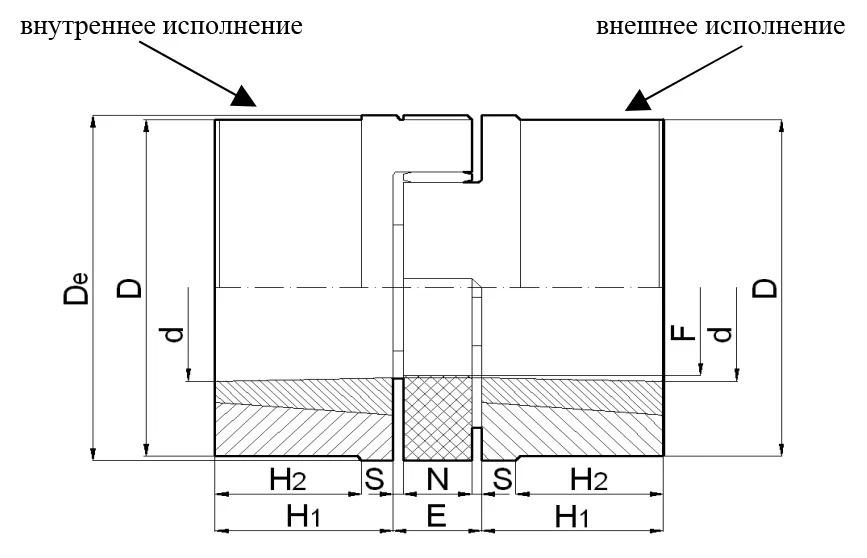

внутреннее исполнение

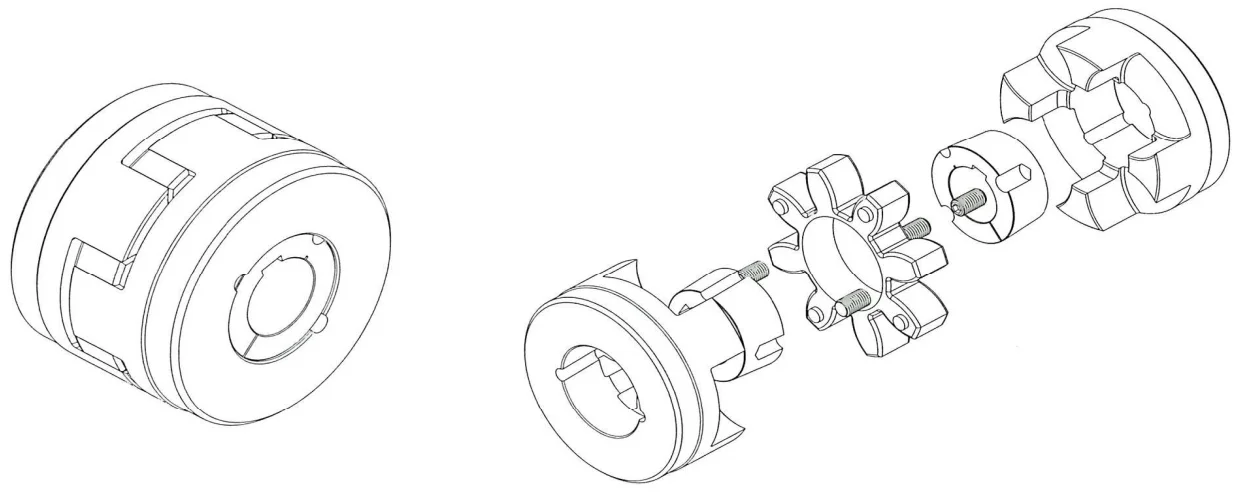

внешнее исполнение

Тип	Коническая втулка	Отверстия		H1	De	E	F	D	N	S	H	H2	Масса, кг
Тип	Коническая втулка	min	max	H1	De	E	F	D	N	S	H	H2	Масса, кг
28/38 TB	1108	9	25	23	65	20	30	65	15	2.5	66	–	0.89
38/45 TB	1108	9	25	23	80	24	38	78	18	3	70	15	0.75
42/55 TB	1610	14	42	26	95	26	46	94	20	3	78	16	2.13
48/60 TB	1615	14	42	39	105	28	51	104	21	3.5	106	28	3.99
55/70 TB	2012	14	50	33	120	30	60	118	22	4	93	20	4.24
65/75 TB	2012	14	50	33	135	35	68	133	26	–	101	19	9.17
75/90 TB	2517	16	65	52	160	40	80	158	30	5	144	36	12.33
90/100 TB	3535	35	90	89	200	45	100	180	34	–	223	70	24.44
