Для обеспечения точности и концентричности вращения двух соединительных валов необходимо использовать муфты. Их применение также обусловлено возможным термическим расширением и возникновением изгибов валов, что определенным образом влияет на точность работы оборудования, а также на длительность его эксплуатации.

Чугунные кулачковые муфты изготовлены из литого чугуна, обычно используются в приводах с асинхронными двигателями, насосном оборудовании, редукторах с режимом работы продолжительной нагрузки.

Муфта:

материал: чугун
отверстия: базовые (предварительно просверленные) или отсутствуют

Вкладка:

материал: полиуретан
желтая вкладка: твёрдость: 92 Sh-A (детальные характеристики)
красная вкладка: твёрдость: 98 Sh-A (детальные характеристики)
зеленая вкладка: твёрдость: 64 Sh-D (детальные характеристики)
черная вкладка: твёрдость: 94 Sh-A (детальные характеристики)

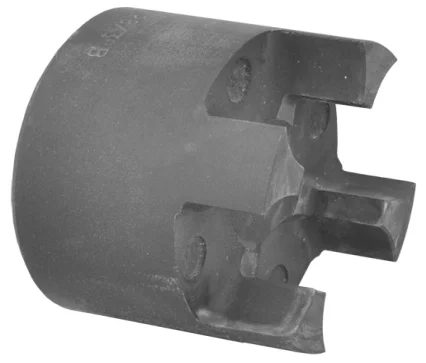

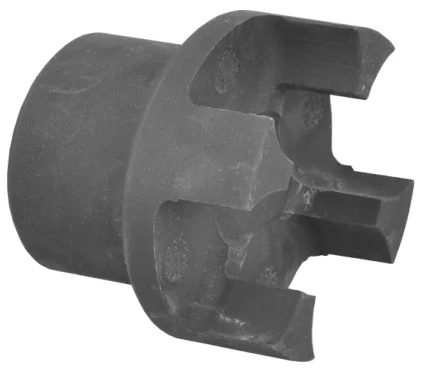

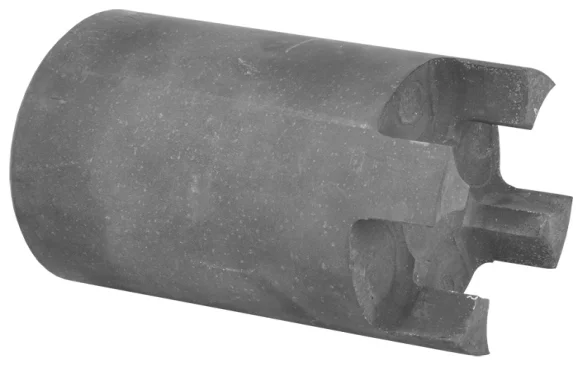

Полумуфта А	Полумуфта В	Полумуфта В удлиненная

Тип	Базовые отверстия		Максимальные отверстия		De	MA	MB	Полумуфта А			Полумуфта В			Полумуфта В удлиненная			E	S	N	F	Масса, кг
Тип	A	B	da	db	De	MA	MB	H1	H	H2	H1	H	H2	H1	H	H2	E	S	N	F	A	B
19/24	–	–	19	24	40	30	40	25	66	–	25	66	–	50	–	–	16	2	12	18	0.18	0.25
24/32	8	10	24	28	55	40	55	30	78	24	30	78	–	60	138	–	18	2	14	27	0.36	0.55
28/38	8	10	28	38	65	48	65	35	90	28	35	90	–	80	180	–	20	2.5	15	30	0.60	0.85
38/45	10	12	38	45	80	66	80	45	114	37	45	114	–	110	244	–	24	3	18	38	1.35	1.65
42/55	10	12	42	55	95	75	95	50	126	40	50	126	–	110	246	–	26	3	20	46	2.00	2.30
48/60	12	12	48	60	105	85	105	56	140	45	56	140	–	140	308	–	28	3.5	21	51	2.75	3.10
55/70	15	15	55	70	120	98	120	65	160	52	65	160	–	140	310	–	30	4	22	60	4.20	4.50
65/75	15	15	65	75	135	115	135	75	185	61	75	185	–	140	315	–	35	4.5	26	68	6.50	6.80
75/90	15	15	75	90	160	135	160	85	210	69	85	210	–	170	380	–	40	5	30	80	10.00	10.80
90/100	20	20	90	100	200	160	180	100	245	81	100	245	81	210	465	191	45	5.5	34	100	14.00	15.80
100/110	45	–	110	–	225	180	–	110	270	89	110	270	–	–	–	–	50	6	38	113	17.00	–
110/125	55	–	125	–	255	200	–	120	295	96	120	295	–	–	–	–	55	6.5	42	127	24.00	–
125/145	55	–	145	–	290	230	–	140	340	112	140	340	–	–	–	–	60	7	46	147	35.50	–
