Муфты кулачковые чугунные с фланцем

Refit > Продукция > Комплектующие > МЕХАНИКА > Муфты > Кулачковые муфты > Муфты кулачковые чугунные с фланцем

Новости

Прекращается производство серии ІЕ панелей Weintek

Привітання з Днем Незалежності України

Для обеспечения точности и концентричности вращения двух соединительных валов необходимо использовать муфты. Их применение также обусловлено возможным термическим расширением и возникновением изгибов валов, что определенным образом влияет на точность работы оборудования, а также на длительность его эксплуатации.

Чугунные кулачковые муфты изготовлены из литого чугуна с фланцевым креплением; обычно используются в приводах с асинхронными двигателями, насосном оборудовании, редукторах с режимом работы продолжительной нагрузки.

Муфта:

материал: чугун
отверстия: базовые (предварительно просверленные) или отсутствуют

Вкладка:

материал: полиуретан
желтая вкладка: твёрдость: 92 Sh-A (детальные характеристики)
красная вкладка: твёрдость: 98 Sh-A (детальные характеристики)
зеленая вкладка: твёрдость: 64 Sh-D (детальные характеристики)

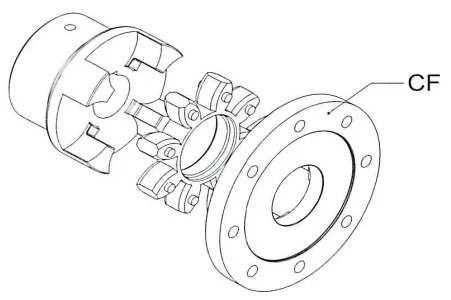

Комплектация муфты может состоять из полумуфты А, полумуфты CF и вкладки или из двух полумуфт CF и вкладки:

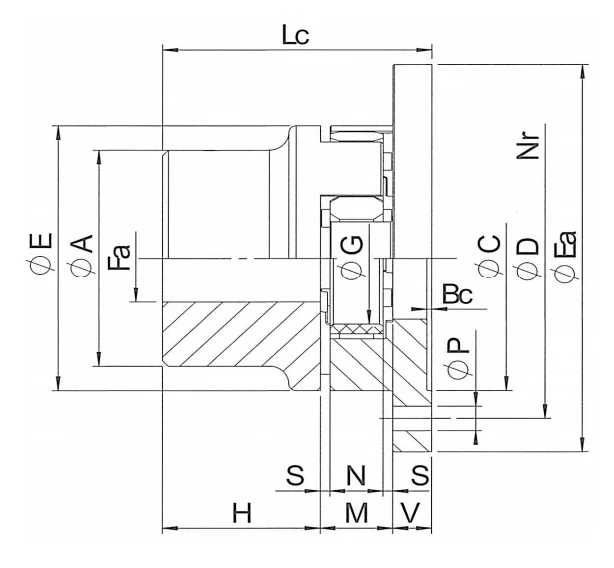

Тип	Fa		E	Ea	A	C	Nr	P	G	H	Bc	V	M	S	N	Lc
Тип	min	max	E	Ea	A	C	Nr	P	G	H	Bc	V	M	S	N	Lc
19/24	6	19	40	65	40/32	40	5	4.5	18	25	1.5	8	16	2	12	49
24/32	8	24	55	80	55/40	55	5	4.5	27	30	1.5	8	18	2	14	56
28/38	10	28	65	100	65/48	65	6	6.5	30	35	1.5	10	20	2.2	15	65
38/45	12	38	80	115	66	80	6	6.5	38	45	1.5	10	24	3	18	79
42/55	14	42	95	140	75	95	6	9	46	50	2	12	26	3	20	88
48/60	15	48	105	150	85	105	8	9	51	56	2	12	28	3.5	21	96
55/70	20	55	120	175	98	120	8	11	60	65	2	16	30	4	22	111
65/75	22	65	135	190	115	135	10	11	68	75	2	16	35	4.5	26	126
75/90	30	75	160	215	135	160	10	14	80	85	2.5	19	40	5	30	144
90/100	40	90	200	260	160	200	12	14	100	100	3	20	45	5.5	34	165
100/110	145	115	225	285	180	225	12	14	113	110	4	25	50	6	38	185
110/125	55	125	255	330	200	255	12	18	127	120	4	26	55	6.5	42	201
125/145	55	145	290	370	230	290	16	18	147	140	5	30	60	7	46	230
