Редукторы Apex серии PII – это планетарные редукторы общего назначения (конструкция с прямозубыми шестернями) с различным дизайном выходного фланца. Оны объединяют в себе новейшие технологии производства точных, высокоэффективных и экономичных планетарных редукторов.

Серия PII редукторов Apex имеет стандартизированный выходной фланец, конструкцию из углеродистой стали и алюминия, прецизионно изготовленный корпус с зафиксированными лазерной сваркой зубчатыми шестернями, что обеспечивает высочайшую концентричность соединения с двигателем.

Особенности:

рентабельность
высокая производительность
низкий уровень шума
уменьшенный люфт
оптимизированный момент инерции
умеренное нагревание
длительный срок эксплуатации
универсальные размеры крепления двигателя
минимизированные размеры и вес

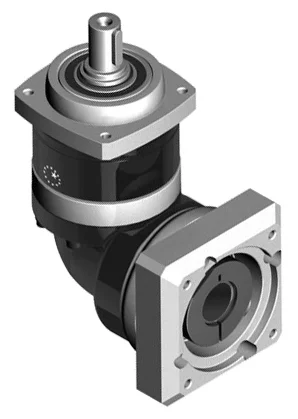

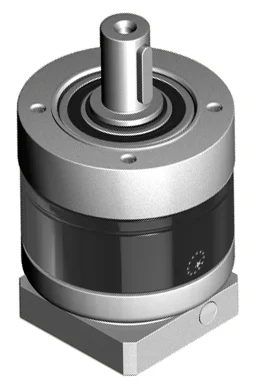

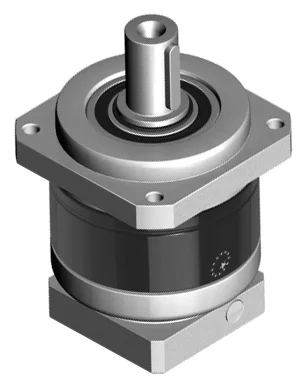

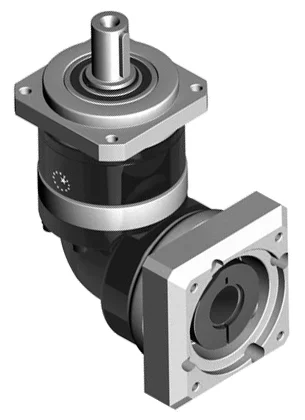

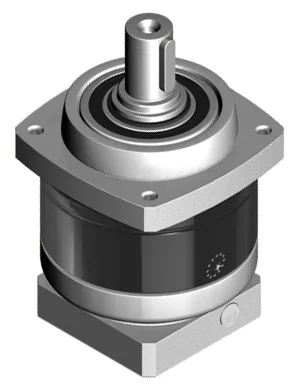

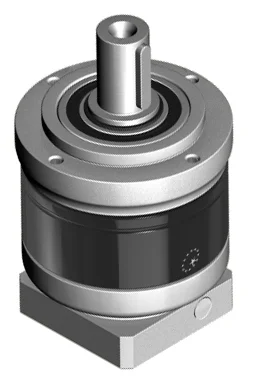

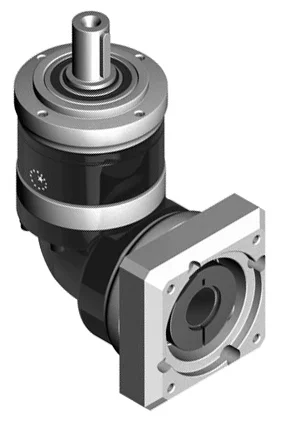

Apex PEII		Apex PGII		Apex PAII		Apex PSII
круглый выходной фланец с резьбовыми монтажными отверстиями		круглый выходной фланец с резьбовыми монтажными отверстиями; меньшие размеры выходной стороны, передаточное число редукции до 1000		квадратный выходной фланец из сквозными монтажными отверстиями		квадратный выходной фланец из резьбовыми монтажными отверстиями

PEII	PEIIR	PGII	PGIIR	PAII	PAIIR	PSII	PSIIR
размеры	размеры	размеры	размеры	размеры	размеры	размеры	размеры

Скачать:

каталог

Характеристики		Ступени	Передат. число	Тип	PEII (R) 050	PGII (R) 040	PAII (R) 042	PSII (R) A	PEII (R) 070	PGII (R) 060	PAII (R) 060	PSII (R) B	PEII (R) 090	PGII (R) 080	PAII (R) 090	PSII (R) C	PEII (R) 120	PGII (R) 120	PAII (R) 115	PSII (R) D	PEII (R) 155	PGII (R) 160	PAII (R) 142	PSII (R) E
Номинальный выходной крутящий момент T_2N	Н∙м	1	3	AII	16				42				110				217				430
			4		16				42				113				223				440
			5		15				40				118				220				435
			7		12				35				96				198				366
			9		─		8		─		24		─		60		─		125		─		273
			10		10				27				68				155				295
		2	15		15				40				109				213				424
			16		16				42				116				228				452
			20		16				42				116				230				454
			25		15				40				123				228				450
			30		15				40				108				212				422
			35		12				35				100				206				382
			40		16				43				117				232				459
			50		15				40				123				228				450
			70		12				35				100				206				382
			100		10				27				70				162				308
		3	120		─	19	─		─	50	─		─	137	─		─				─
			160			16				43				118
			200			16				43				118
			280			12				35				99
			350			12				35				99
			500			15				40				122
			700			12				35				99
			1000			10				27				70
Крутящий момент T_2NOT ⁽¹⁾	Н∙м	1, 2, 3	3~1000	AII	в 3 раза выше от T_2N
Крутящий момент T_2B ⁽²⁾	Н∙м	1, 2, 3	3~1000	AII	60% от T_2NOT
Крутящий момент холостого хода ⁽⁵⁾	Н∙м	1	3~10	PII	0,05				0,10				0,40				0,80				2,50
		1	3~10	PIIR	0,10				0,15				0,45				0,85				2,55
		2	15~100	PII	0,05				0,10				0,30				0,40				0,80
		2	15~100	PIIR	0,10				0,15				0,35				0,45				0,85
		3	120~ 1000	PII	─	0,05	─		─	0,10	─		─	0,40	─		─				─
		3	120~ 1000	PIIR	─	0,10	─		─	0,15	─		─	0,45	─		─				─
Люфт ⁽³⁾	arcmin	1	3~10	PII	≤ 8				≤ 7				≤ 6				≤ 6				≤ 6
		1	3~10	PIIR	≤ 12				≤ 11				≤ 10				≤ 10				≤ 10
		2	15~100	PII	≤ 10				≤ 9				≤ 8				≤ 8				≤ 8
		2	15~100	PIIR	≤ 14				≤ 13				≤ 12				≤ 12				≤ 12
		3	120~ 1000	PII	─	≤ 12	─		─	≤ 11	─		─	≤ 10	─		─				─
		3	120~ 1000	PIIR	─	≤ 16	─		─	≤ 15	─		─	≤ 14	─		─				─
Жесткость вращения	Н∙м/ arcmin	1, 2, 3	3~1000	AII	0,9	0,5	0,9	0,6	2,2	2	2,2	1,5	8	8	8	6	12	12	12	10,5	16	16	16	18
Номинальная входная скорость	об/мин	1, 2, 3	3~1000	AII	4500				4000				3600				3600				2500
Максимальная входная скорость	об/мин	1, 2, 3	3~1000	AII	8000				6000				6000				4800				3600
Максимальная радиальная нагрузка ⁽⁴⁾	Н	1, 2, 3	3~1000	AII	810	520	810	840	1150	1030	1150	1290	1530	1570	1530	1510	3260	3590	3470	3780	4550	4690	4640	5420
Максимальная осевая нагрузка ⁽⁴⁾	Н	1, 2, 3	3~1000	AII	405	260	405	420	575	515	575	645	765	785	765	755	1630	1795	1735	1890	2275	2345	2320	2710
Максимальная осевая нагрузка ⁽⁴⁾	Н	1, 2, 3	3~1000	AII	405	260	405	420	575	515	575	645	765	785	765	755	1630	1795	1735	1890	2275	2345	2320	2710
Эксплуатационный срок работы	часов	1, 2, 3	3~1000	AII	20000 (10000 – режим непрерывной работы)
Рабочая температура	ºC	1, 2, 3	3~1000	AII	от 0 до +90
Уровень защиты	─	1, 2, 3	3~1000	AII	IP65
Уровень шума ⁽⁵⁾	дБ	1, 2, 3	3~1000	PII	≤ 60				≤ 62				≤ 64				≤ 66				≤ 68
Уровень шума ⁽⁵⁾	дБ	1, 2, 3	3~1000	PIIR	≤ 70				≤ 72				≤ 74				≤ 75				≤ 77
КПД	%	1	3~10	PII	≥ 97%
		1	3~10	PIIR	≥ 93%
		2	15~100	PII	≥ 94%
		2	15~100	PIIR	≥ 90%
		3	120~ 1000	PII	─	≥91%	─		─	≥91%	─		─	≥91%	─		─				─
		3	120~ 1000	PIIR	─	≥87%	─		─	≥87%	─		─	≥87%	─		─				─

⁽¹⁾ Крутящий момент во время аварийной остановки.

⁽²⁾ Максимальный крутящий момент разгона.

⁽³⁾ Измерение проводилось на уровне 2% от номинального выходного крутящего момента T_2N.

⁽⁴⁾ Нагрузка применялась к центру выходного вала на скорости 100 об/мин.

⁽⁵⁾ Данное значение измерялось на одноступенчатом редукторе с передаточным числом 10 и двухступенчатом редукторе с передаточным числом 100 на скорости 3000 об/мин без нагрузки.
