Планетарные редукторы Sesame серии PGH, имея конструкцию с косозубыми шестернями (увеличенное более чем на 30% зацепление зубьев и сниженное осевое усилие) отлично подойдут для применения их вместе с высокоскоростными серводвигателями, обеспечивая максимальный выходной крутящий момент. Точный механизм передачи гарантирует низкий люфт, высокую производительность, плавное вращение, низкий шум и длительный срок эксплуатации.

Особенности:

гладкая поверхность выходного вала (Ra=0.2µм) и сниженная пусковая нагрузка обеспечивают отличную плотность соединения и длительную эксплуатацию
зубчатая передача изготовлена из легированной стали с термической обработкой и вакуумной цементацией, отлично отшлифована, за счет чего достигается высокая точность, износостойкость и ударная прочность
первичная сторона редуктора и вал двигателя сопрягаются динамически сбалансированным уплотнительным механизмом, что обеспечивает концентричность соединения и нулевое скольжение механической передачи на высоких скоростях
усовершенствованная обработка поверхности химическим никелированием препятствует царапинам и коррозии
высокотехнологическая конструкция масляного уплотнения предотвращает попадание пыли и вытекание масла; продвинутая антифрикционная смазка и уровень защиты IP65 создают свободу эксплуатации редукторов для самых различных приложений

Габаритные размеры:

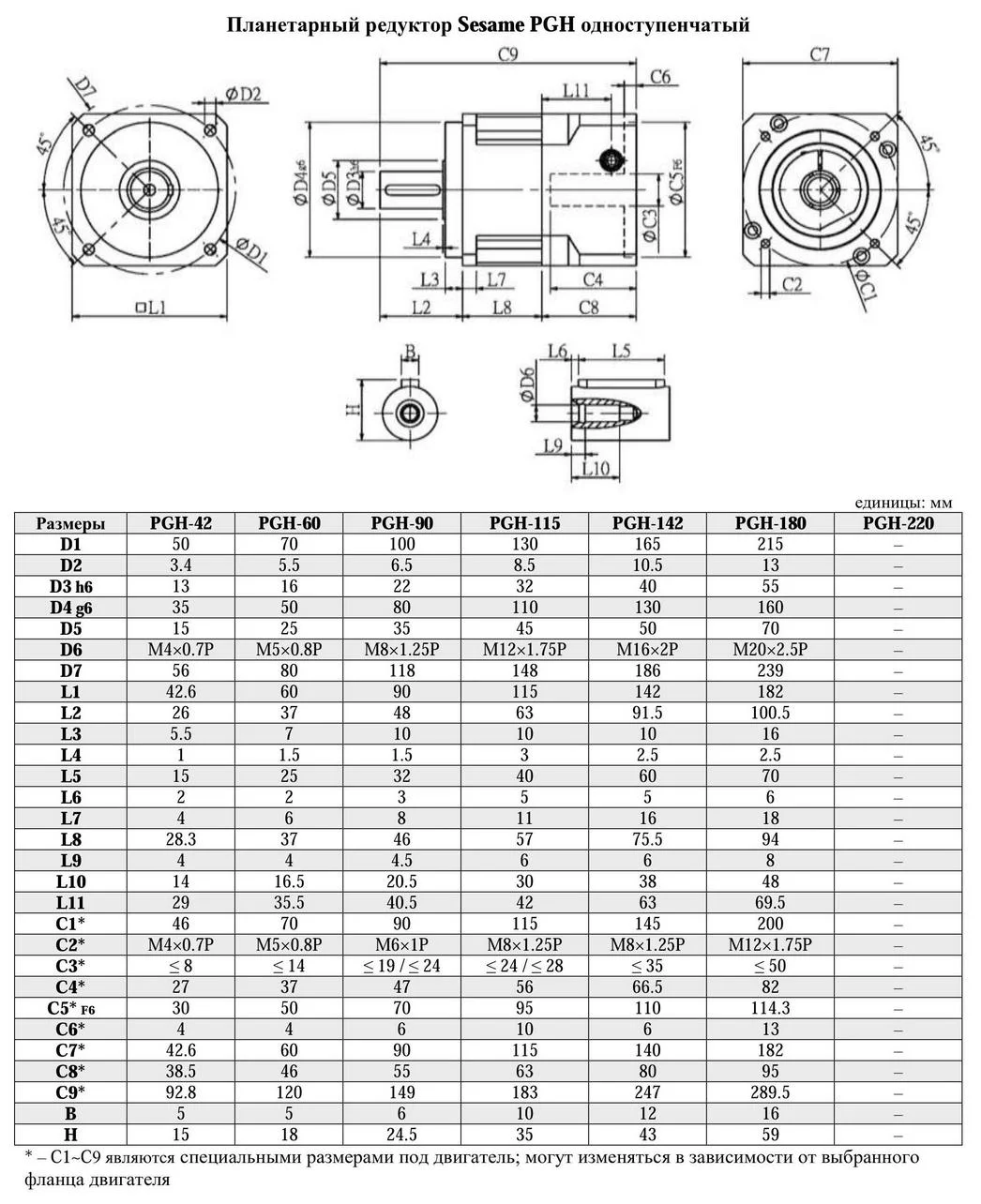

одноступенчатый

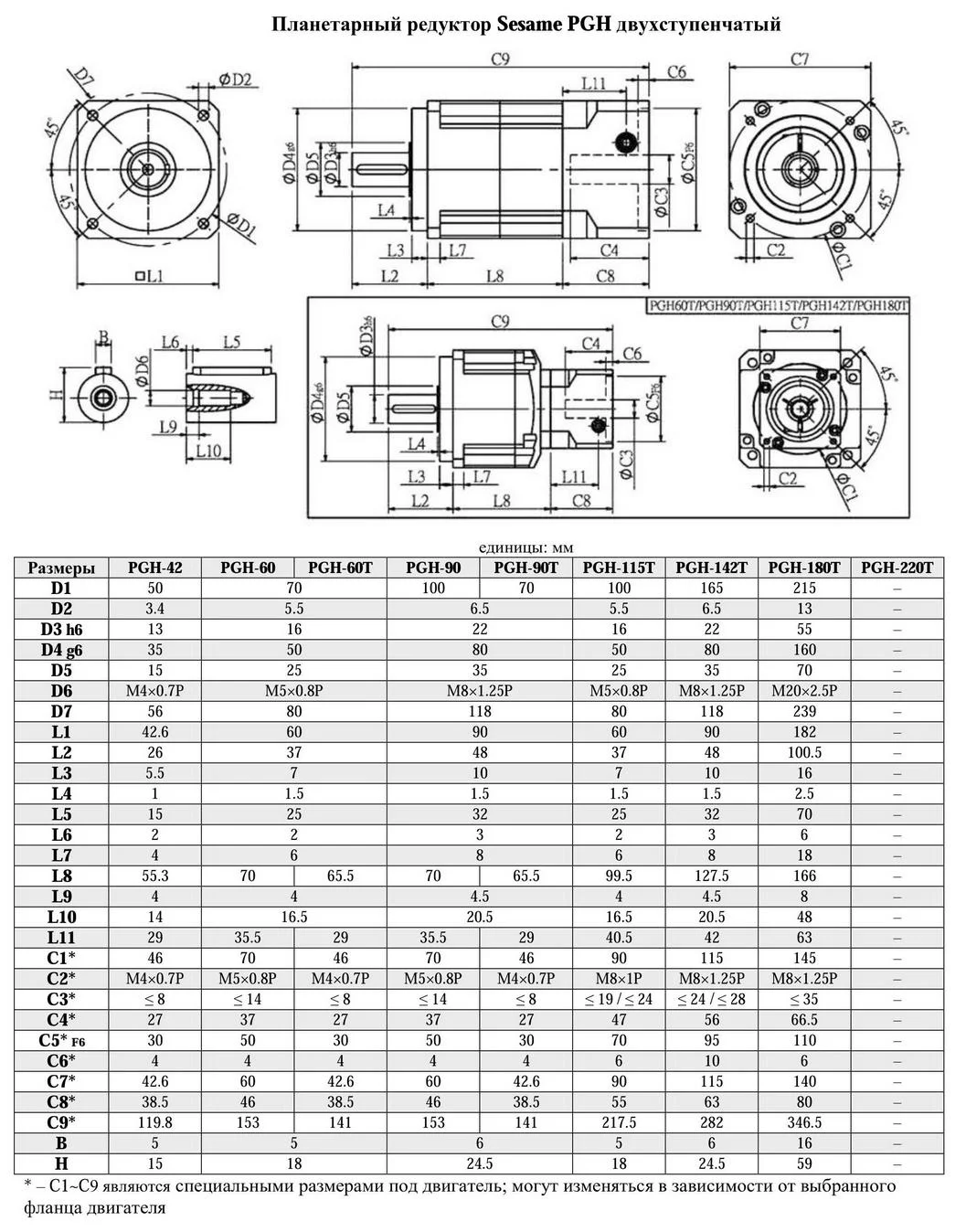

двухступенчатый

Технические характеристики

		Ступени	Передат. число	PGH-42	PGH-60	PGH-90	PGH-115	PGH-142	PGH-180	PGH-220
Номинальный выходной крутящий момент	N∙m	1	3	19	53	145	290	520	950	1550
			4	20	55	150	300	550	1000	1650
			5	17	54	140	290	530	1050	1700
			6	15	46	135	280	490	1000	1600
			7	14	44	125	270	450	960	1500
			8	12	41	110	240	390	900	1350
			9	11	37	95	220	360	800	1250
			10	11	37	95	220	360	800	1250
		Ступени	Передат. число	PGH-42	PGH-60(T)	PGH-90(T)	PGH-115(T)	PGH-142(T)	PGH-180(T)	PGH-220(T)
		2	15	19	53	145	290	520	950	1550
			20	20	55	150	300	550	1000	1650
			25	17	54	140	290	530	1050	1700
			30	17	54	140	290	530	1050	1700
			35	17	54	140	290	530	1050	1700
			40	17	54	140	290	530	1050	1700
			45	17	54	140	290	530	1050	1700
			50	17	54	140	290	530	1050	1700
			60	15	46	135	280	490	1000	1600
			70	14	44	125	270	450	960	1500
			80	12	41	110	240	390	900	1350
			90	11	37	95	220	360	800	1250
			100	11	37	95	220	360	800	1250
Крутящий момент во время аварийной остановки	N∙m	в 3 раза выше от номинального выходного крутящего момента (максимальный выходной крутящий момент = 60% от крутящего момента во время аварийной остановки)
Номинальная входная скорость	об/мин	1, 2	3-100	5000	5000	4000	4000	3000	3000	2000
Максимальная входная скорость	об/мин	1, 2	3-100	10000	10000	8000	8000	6000	6000	4000
Микролюфт P0	arcmin	1	3-10	≤ 2	≤ 2	≤ 2	≤ 1	≤ 1	≤ 1	≤ 1
Микролюфт P0	arcmin	2	12-100	≤ 4	≤ 4	≤ 4	≤ 3	≤ 3	≤ 3	≤ 3
Классический люфт P1	arcmin	1	3-10	≤ 4	≤ 4	≤ 4	≤ 3	≤ 3	≤ 3	≤ 3
Классический люфт P1	arcmin	2	12-100	≤ 6	≤ 6	≤ 6	≤ 5	≤ 5	≤ 5	≤ 5
Стандартный люфт P2	arcmin	1	3-10	≤ 6	≤ 6	≤ 6	≤ 5	≤ 5	≤ 5	≤ 5
Стандартный люфт P2	arcmin	2	12-100	≤ 8	≤ 8	≤ 8	≤ 7	≤ 7	≤ 7	≤ 7
Жесткость вращения	N∙m/arcmin	1, 2	3-100	2.5	6	12	23	45	75	130
Макс. радиальная нагрузка	N	1, 2	3-100	515	1010	1780	3420	5380	8330	11120
Макс. осевая нагрузка	N	1, 2	3-100	410	600	1500	2650	4670	6460	8560
Рабочая температура	ºC	1, 2	3-100	от -10 до +90
Эксплуатационный срок работы	часов	1, 2	3-100	20000 (10000 – режим непрерывной работы)
КПД	%	1	3-10	≥ 97%
КПД	%	2	12-100	≥ 94%
Масса	кг	1	3-10	0.6	1.3	3.5	7.8	16.1	27	58
Масса	кг	2	12-100	0.9	2.0/1.6	5.6/3.9	9.5	19	34	65
Уровень шума	dBA/1m	1, 2	3-100	56	58	60	63	65	67	70
Уровень защиты		1, 2	3-100	IP65
