Прямоугольный стальной гибкий кабель канал серии JR-2 используют для всех типов станков ЧПУ для резки металла и других режущих машин. Преимуществом его является то, что его мжно монтировать на любую плоскость. Продукт соответствует стандарту JB/GQ58285 и он обладает способностью защищать рабочий персонал, электрические кабели, системы водоснабжения и газовые петли от повреждения и травм.

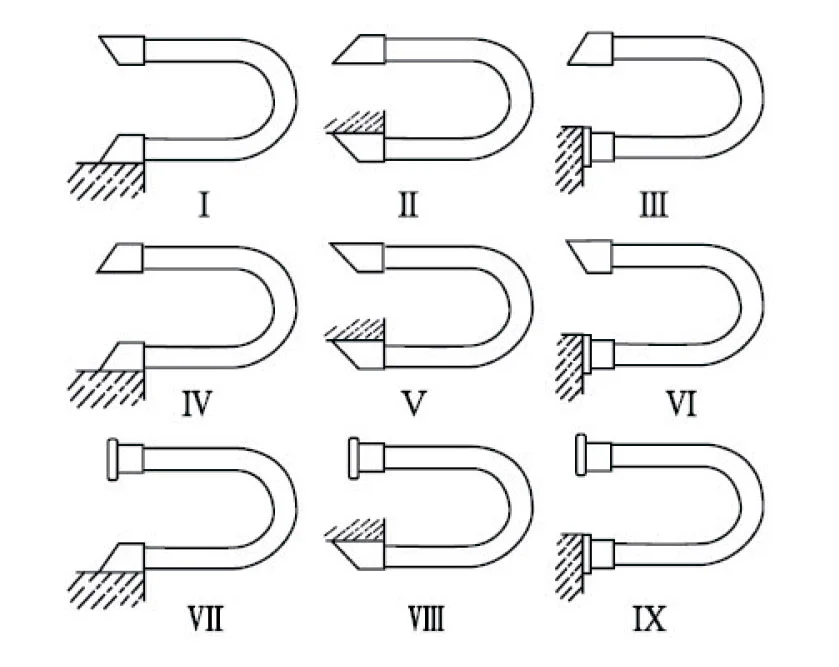

9 видов конечного крепления прямоугольного стального гибкого кабель канала серии JR-2.

Прямоугольный стальной гибкий кабель канал серии JR-2, фото 2

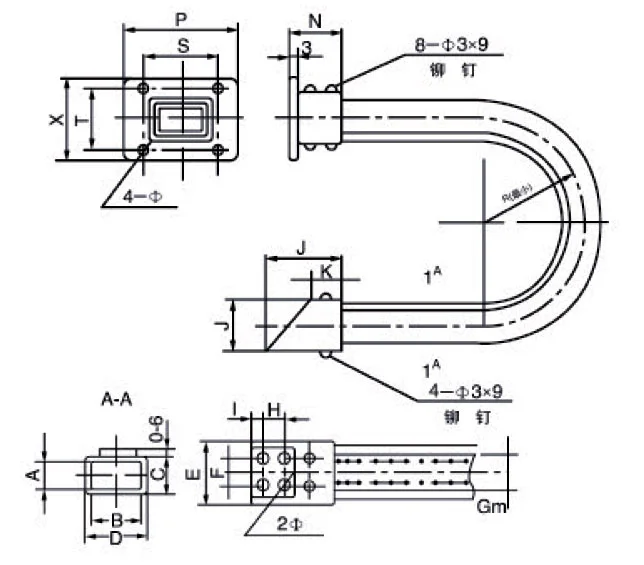

Чертежи соединительной пластины кабель канала

1. При горизонтальном монтаже под кабель-каналом должен быть положен настил или покрытие соответствующей длины.
2. Если длина кабеля-канала превышает максимально допустимое значение, то рекомендуется установить специальные опорные полозья, чтобы не допустить провисания.

Прямоугольный стальной гибкий кабель канал серии JR-2, фото 3

Выбор модели:

необходимо дать спецификации и номера модели.
указать внутренний диаметр и способ крепления (см. Ниже в таблице).

Технические параметры

Внутренняя (высота и ширина) (AxB), мм	Внешняя (высота и ширина) (CxD), мм	Е, мм	F, мм	H, мм	І, мм	L, мм	J, мм	K, мм	N, мм	P, мм	S, мм	X, мм	T, мм	ф, мм	Радиус изгиба (R), мм	Осевая тягучая сила, кг	Вес, кг/м	Нагрузка кг/м	Макс. длина, м
22х32	27.5х36.7	38	18	22	10	23	60	20	40	78	60	55	38	5,5	70	35	1,3	3	2
25х50	31.5х54.5	58	30	25	10	33	70	25	50	90	75	60	45	5,5	90	40	1,75	6,5	3
35х60	40.1х64.4	69	40	25	10	44	70	30	50	100	80	70	52	5,5	100	50	2,1	10,5	3
38х73	43.7х77.8	82	50	35	10	47	90	35	55	110	85	82	62	6,5	110	60	2,36	11,5	4
40х80	45.4х84.7	89	50	50	15	49	120	40	60	120	100	90	68	9	120	70	2,5	12,5	5
52х102	57.5х107.8	113	65	50	15	63	130	45	60	140	120	100	80	9	140	75	2,85	16,5	6
60х120	67.5х127.7	132	90	80	20	71	150	45	70	170	146	110	84	9	180	80	3,15	20	7
60х130	65.1х134.4	141	95	90	20	71	160	50	75	180	150	120	90	9	180	80	3,25	22	8
72х162	78.4х168.2	184	120	100	20	82	180	60	80	210	180	130	100	9	210	80	4,5	24	8
