Особенности:

  • Материал: углеродистая сталь S45C
  • Твердость: 50 – 55 HRC
  • Угол сопряжения 20 °

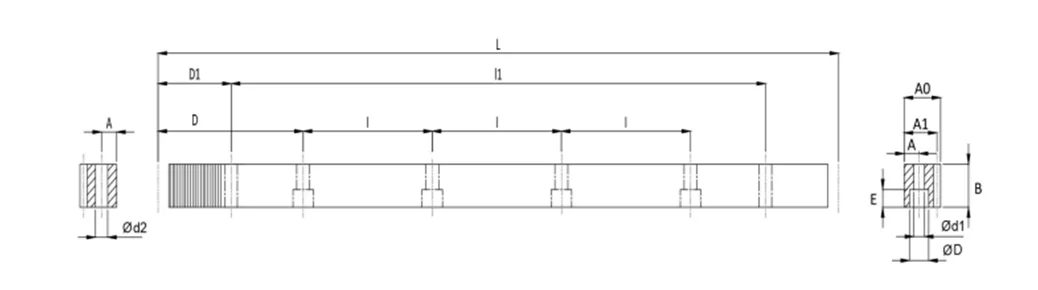

Spur_size
Код зубчатой рейки Модуль L Кол-во
зубов
В А0 А1 D I Кол-во
отверстий
А d1 D E D1 I1 d2 Kg Цена за шт.
с НДС, грн.
TCSTMH01510-DIN9 1,5 999,03 212 17 17 15,5 62,44 124,88 8 7 6 9,5 7 29 941,00 5,7 1,9 773.42
TCSTMH02010-DIN9 2,0 1005,31 160 20 20 22 62,83 125,66 8 8 7 11 7 31,3 942,70 5,7 3,9 1074.83
TCSTMH03010-DIN9 3,0 1017,88 108 30 30 26 63,62 127,23 8 9 10 15 9 34,4 949,1 7,7 5,8 2149.24
TCSTMH01520-DIN9 1,5 1997,00 224 17 17 15,5 62,44 124,88 16 7 6 9,5 7 29 1941,0 5,7 3,95 1306.65
TCSTMH02020-DIN9 2,0 2010,62 320 20 20 22 62,83 125,66 16 8 7 11 7 31,3 1948,0 5,7 7,8 1590.44
TCSTMH03020-DIN9 3,0 2035,75 216 30 30 26 63,62 127,23 16 9 10 15 9 34,4 1967,0 7,7 11,5 2751.21

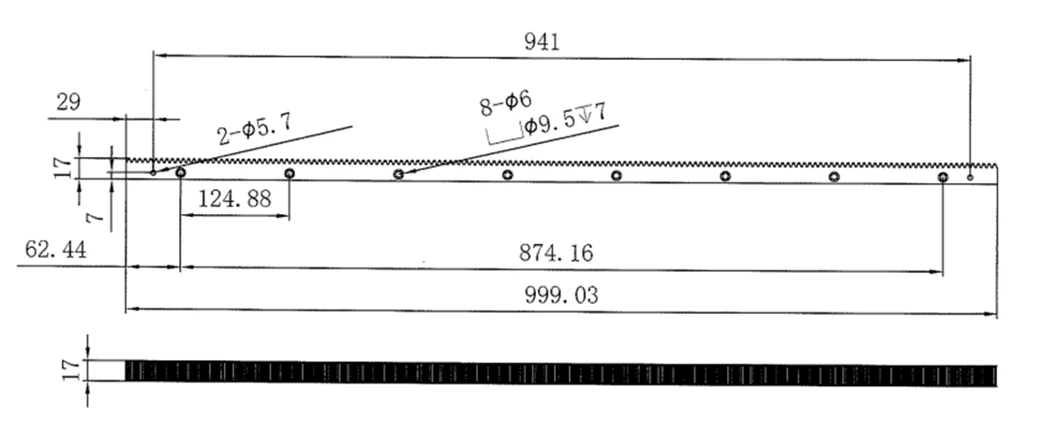

Чертеж Зубчатая рейка М1,5х1000 мм (TCSTMH01510-DIN9)

Spur_size

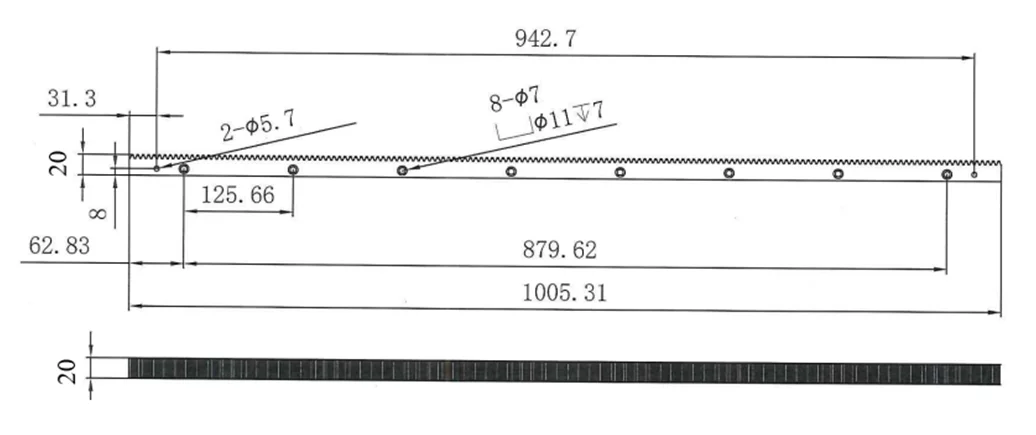

Чертеж Зубчатая рейка М2х1000 мм (TCSTMH02010-DIN9)

Spur_size

Чертеж Зубчатая рейка М3х1000 мм (TCSTMH03010-DIN9)

Spur_size

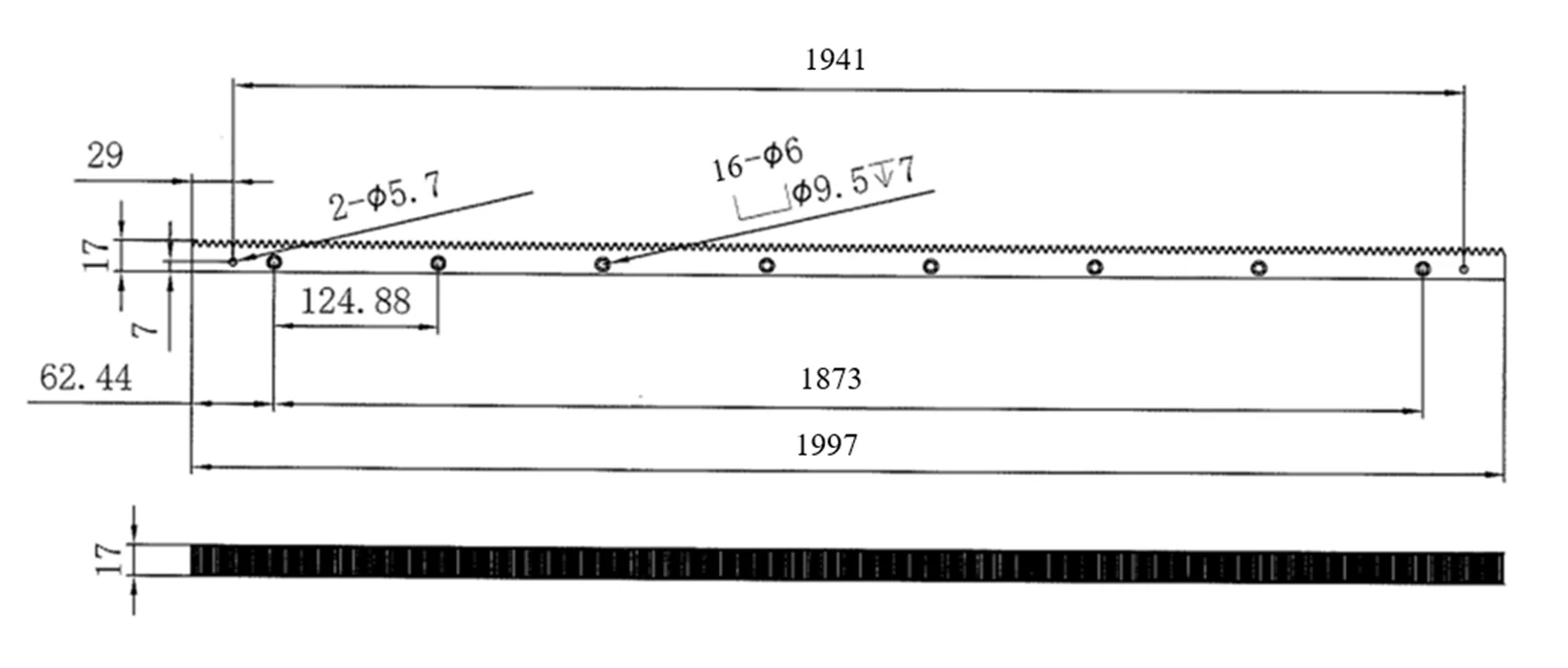

Чертеж Зубчатая рейка М1,5х2000 мм (TCSTMH01520-DIN9)

Spur_size

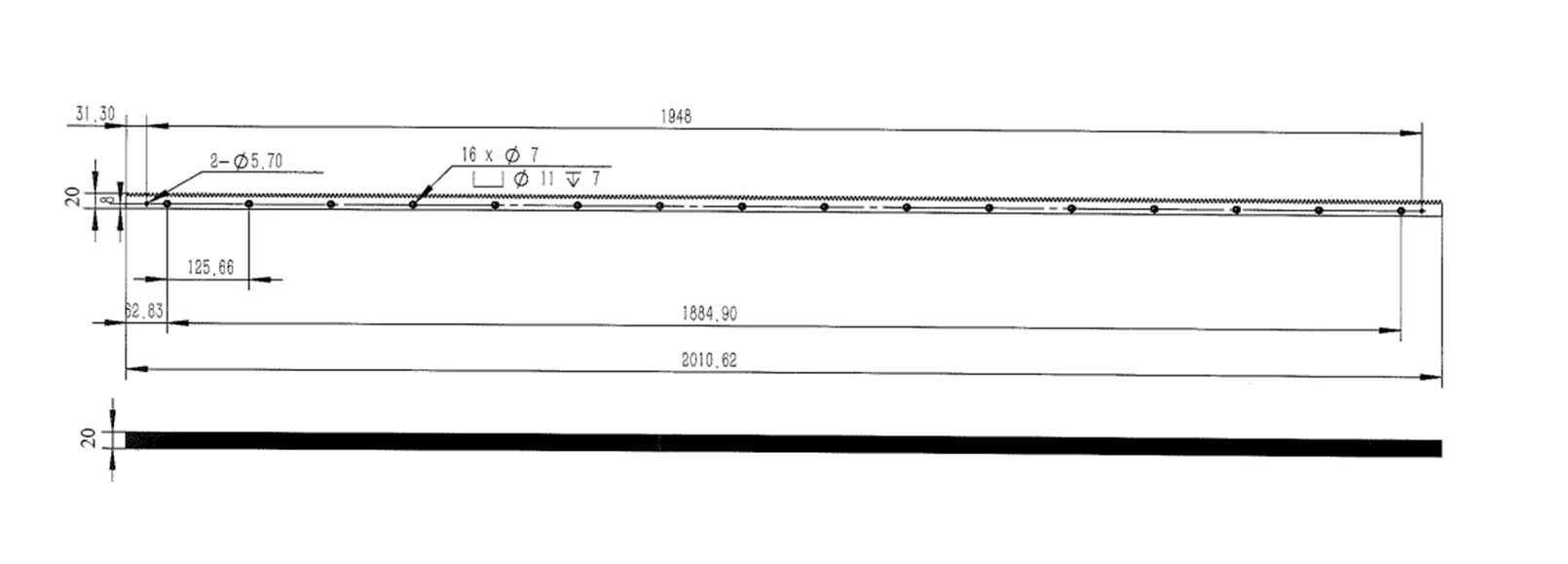

Чертеж Зубчатая рейка М2х2000 мм (TCSTMH02020-DIN9)

Spur_size

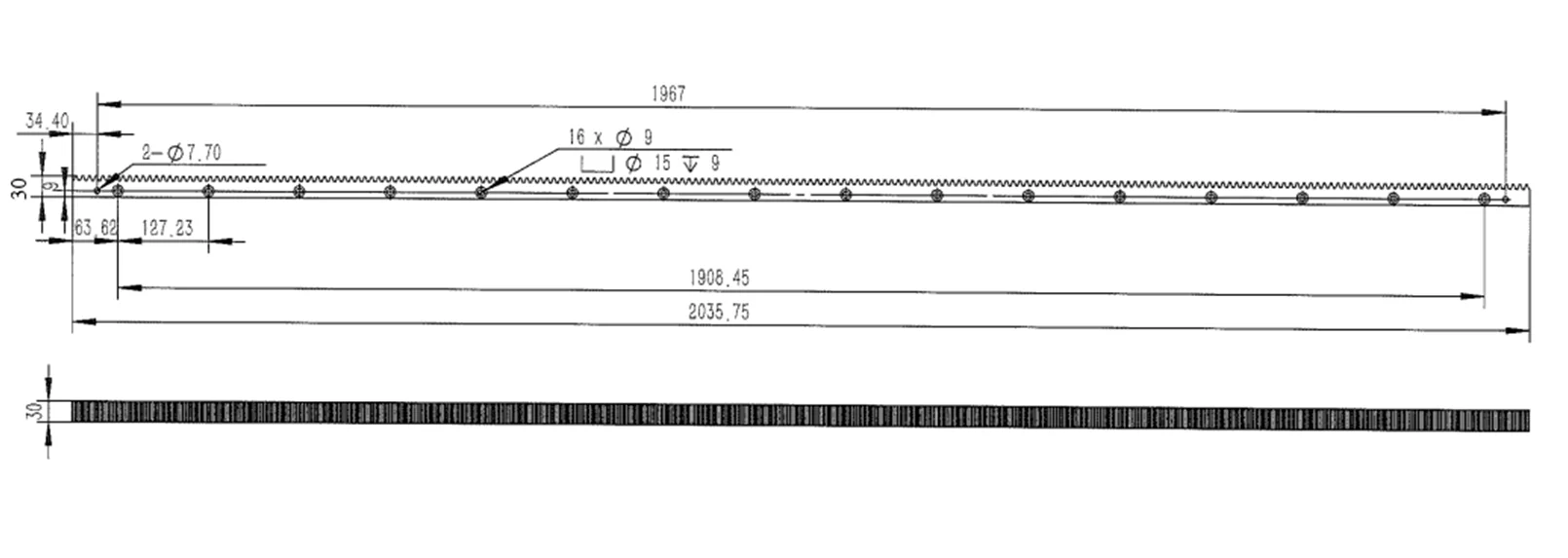

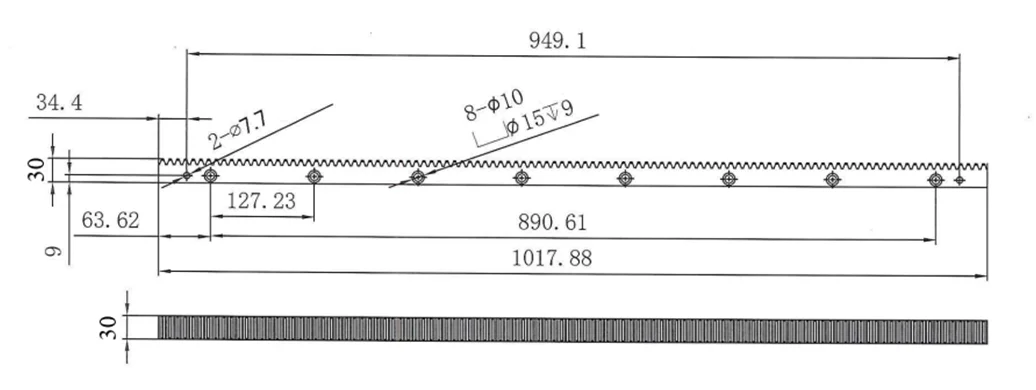

Чертеж Зубчатая рейка М3х2000 мм (TCSTMH03020-DIN9)

Spur_size
