Рельсовые направляющие и фланцевые каретки (QHW)

Рельсовые направляющие и каретки используются для линейного перемещения. Перемещение каретки по рельсе выполняется с помощью шариков или роликов, в зависимости от исполнения каретки. По сравнению с обычными направляющими скольжения коэффициент трения при этом составляет лишь 1:50. Благодаря принудительному перемещению каретки по рельсам линейные направляющие могут выдерживать нагрузку в вертикальном и горизонтальном направлении.

HIWIN является ведущей компанией, которая занимается изготовлением комплектующих для линейного перемещения. Выгодно отличается от других производителей комплектующих для линейного перемещения того же класса более лояльными ценами, не уступая при этом им в качестве. При соответствующем монтаже, уходе и тщательной смазке линейная техника HIWIN будет работать долго, не теряя при этом своей точности и эффективности.

Разработка профильных рельсовых направляющих HIWIN серии QH базируется на испытанной четырехрядной серии HG с дугообразным профилем. Серия QH с технологией SynchMotion обладает всеми преимуществами серии HG и более того предлагает очень плавное движение, оптимизированную смазку и высокую синхронность хода. Все это делает возможным разностороннее использование этой серии в производстве, требующем особой синхронности и плавности хода. Каретки серии QH могут быть установлены на стандартные рельсы серии HG. Благодаря этому основополагающие характеристики каретки серии QH (такие как классы точности, преднатяжение и т.д.) идентичны с характеристиками кареток серии HG.

Типичные области применения:

• шлифовальные, токарные станки
• станки с ЧПУ
• прецизионное фрезеровочное оборудование
• высокопроизводительные машины для резки
• автоматика
• транспортная техника
• измерительные приборы
• машины и приборы с высокими требованиями по точности позиционирования

Особенности:

• очень плавное движение, высокая синхронность хода, оптимизированная смазка
• небольшой коэффициент трения, как в статическом, так и в динамическом положении (для перемещения каретки по рельсе нужно небольшое усилие; при движении отсутствуют рывки; возможность достичь высокой скорости с небольшой движущейся силой)
• возможность самонастраивания (серия QH способна поглощать большинство ошибок при установке и обеспечивать сглаженное линейное перемещение)
• высокая жесткость у всех 4-х направлениях, одинаковая стойкость к нагрузкам (как по вертикали, так и по горизонтали)

Конструкция:

• исполнение каретки: прямоугольное (QHH) или фланцевое (QHW); благодаря более низкому профилю и большей установочной поверхности фланцевые каретки идеальны при работе с большими нагрузками и высокими моментами
• система вращения шариков: каретка, профильные направляющие, система направления и фиксирующие планки
• смазочная система: смазочный ниппель; под заказ: масляный адаптер
• защита от пыли: торцевой уплотнитель, нижний уплотнитель, крышка; под заказ: двойное уплотнение, стальной очищающий скребок

Скачать:

• каталог

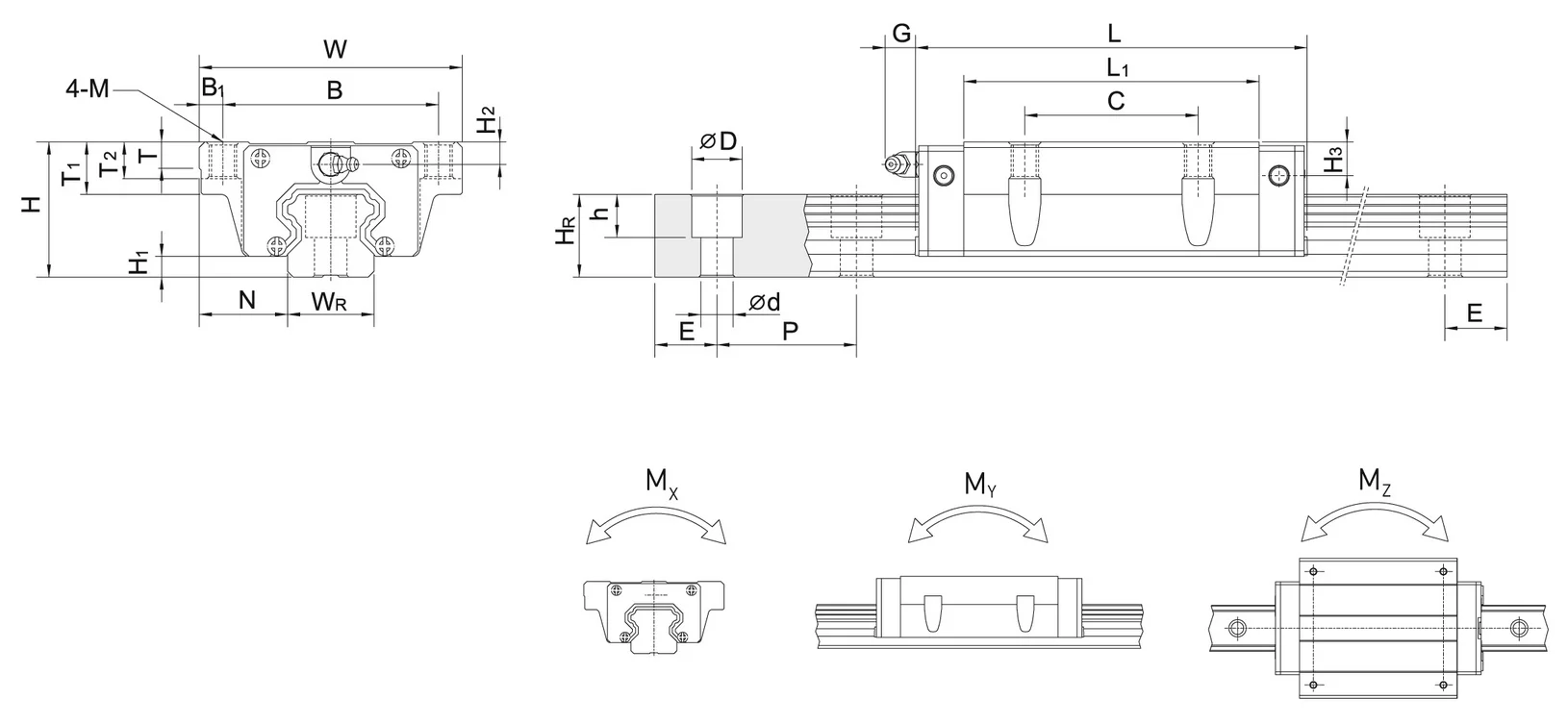

Характеристики кареток типа QHW:

Характеристика рельс типа HGR-R:

* − указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
