Рельсовые направляющие и каретки (RGH)

Рельсовые направляющие и каретки используются для линейного перемещения. Перемещение каретки по рельсе выполняется с помощью шариков или роликов, в зависимости от исполнения каретки. По сравнению с обычными направляющими скольжения коэффициент трения при этом составляет лишь 1:50. Благодаря принудительному перемещению каретки по рельсам линейные направляющие могут выдерживать нагрузку в вертикальном и горизонтальном направлении.

HIWIN является ведущей компанией, которая занимается изготовлением комплектующих для линейного перемещения. Выгодно отличается от других производителей комплектующих для линейного перемещения того же класса более лояльными ценами, не уступая при этом им в качестве. При соответствующем монтаже, уходе и тщательной смазке линейная техника HIWIN будет работать долго, не теряя при этом своей точности и эффективности.

В новых рельсовых направляющих серии RG от HIWIN шариковые тела качения заменены на ролики. Модели серии RG обладают сверхвысокой жесткостью и грузоподъемностью. Краевой угол составляет 45 градусов. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех 4-x направлениях действия нагрузки. Линейные направляющие серии RG обеспечивают высокую производительность в особо точном производстве и имеют больший ресурс.

Типичные области применения:

• автоматика
• транспортная техника
• станки с ЧПУ
• высокопроизводительные машины для резки
• шлифовальные станки
• литьевые машины
• двухстоечные продольно-фрезерные станки
• машины и системы, где необходима высокая жесткость
• машины и системы с высоким коэффициентом работоспособности
• электроэрозионные станки

Особенности:

• оптимизированный дизайн обеспечивает более плавное перемещение
• повышенная жесткость (ролики имеют большую площадь соприкосновения, чем шарики, поэтому роликовые направляющие владеют более высокой грузоподъемностью и жесткостью)
• небольшой коэффициент трения, как в статическом, так и в динамическом положении (для перемещения каретки по рельсе нужно небольшое усилие; при движении отсутствуют рывки; возможность достичь высокой скорости с небольшой движущейся силой)
• повышенный срок эксплуатации

Конструкция:

• исполнение каретки: прямоугольное (RGH) или фланцевое (RGW); благодаря более низкому профилю и большей установочной поверхности фланцевые каретки идеальны при работе с большими нагрузками и высокими моментами
• система вращения роликов: каретка, профильные направляющие, система направления и фиксирующие планки
• смазочная система: смазочный ниппель; под заказ: масляный адаптер
• защита от пыли: торцевой уплотнитель, нижний уплотнитель, крышка; под заказ: двойное уплотнение, стальной очищающий скребок

Скачать:

• каталог

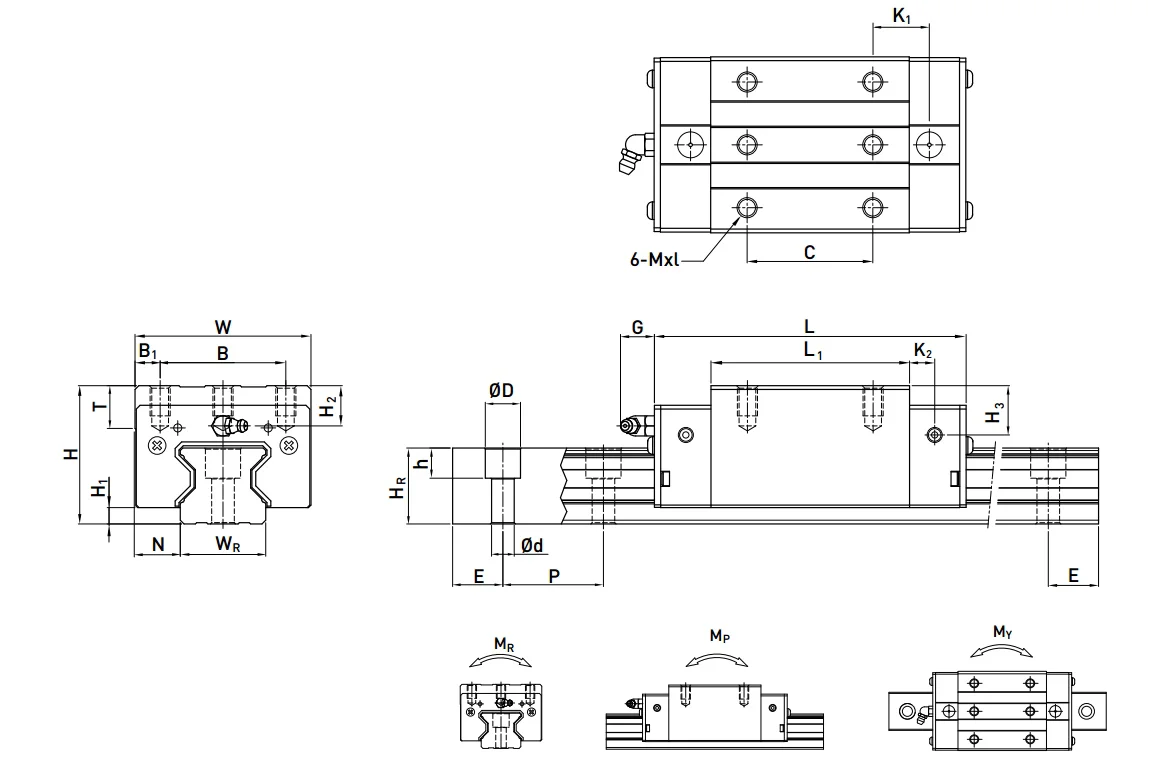

Характеристики кареток типа RGH:

Характеристика рельс типа RGR-R:

* − указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
