Электрошпиндели Teknomotor серии C31/40 разработаны, чтобы развивать высокую мощность, имея при этом ограниченные габаритные размеры. Эта особенность в сочетании с высокой скоростью вращения делает их идеальными для использования в машинах для обработки дерева, алюминия и ПВХ.

Серия C31/40-SB: для скорости вращения от 12000 до 18000 об/мин с преобладающей радиальной нагрузкой.

Серия C31/40-DB: для скорости вращения от 12000 до 24000 об/мин, где присутствует осевая нагрузка.

Реализация электрошпинделей Teknomotor приостановлена. Предлагаем обратить внимание на модели от производителей Fimec (Италия) или Hanqi (Китай):

Электрошпиндели Fimec серии P
(воздушное охлаждение, выход вала под цангу)

Электрошпиндели Fimec серии L
(воздушное охлаждение, выход вала под шпоночный паз)

Электрошпиндели Fimec серии P-EL
(воздушное охлаждение (отдельный вентилятор), выход вала под цангу)

Электрошпиндели Hanqi серии GDF
(воздушное охлаждение, выход вала под цангу)

Электрошпиндели Hanqi серии GDK
(водяное охлаждение, выход вала под цангу)

Особенности:

Статор: 3-фазный асинхронный двигатель, класс изоляции F.
Ротор: короткозамкнутый ротор, сбалансированный в соответствии с ISO 1940 (степень сбалансирования 2,5).
Корпус: закрытой конструкции с прессованного алюминия.
Охлаждение: вентиляторное, приводимое от вала двигателя.
Степень защиты: IP 54
Балансирование: стандартное с помощью полушпонки.

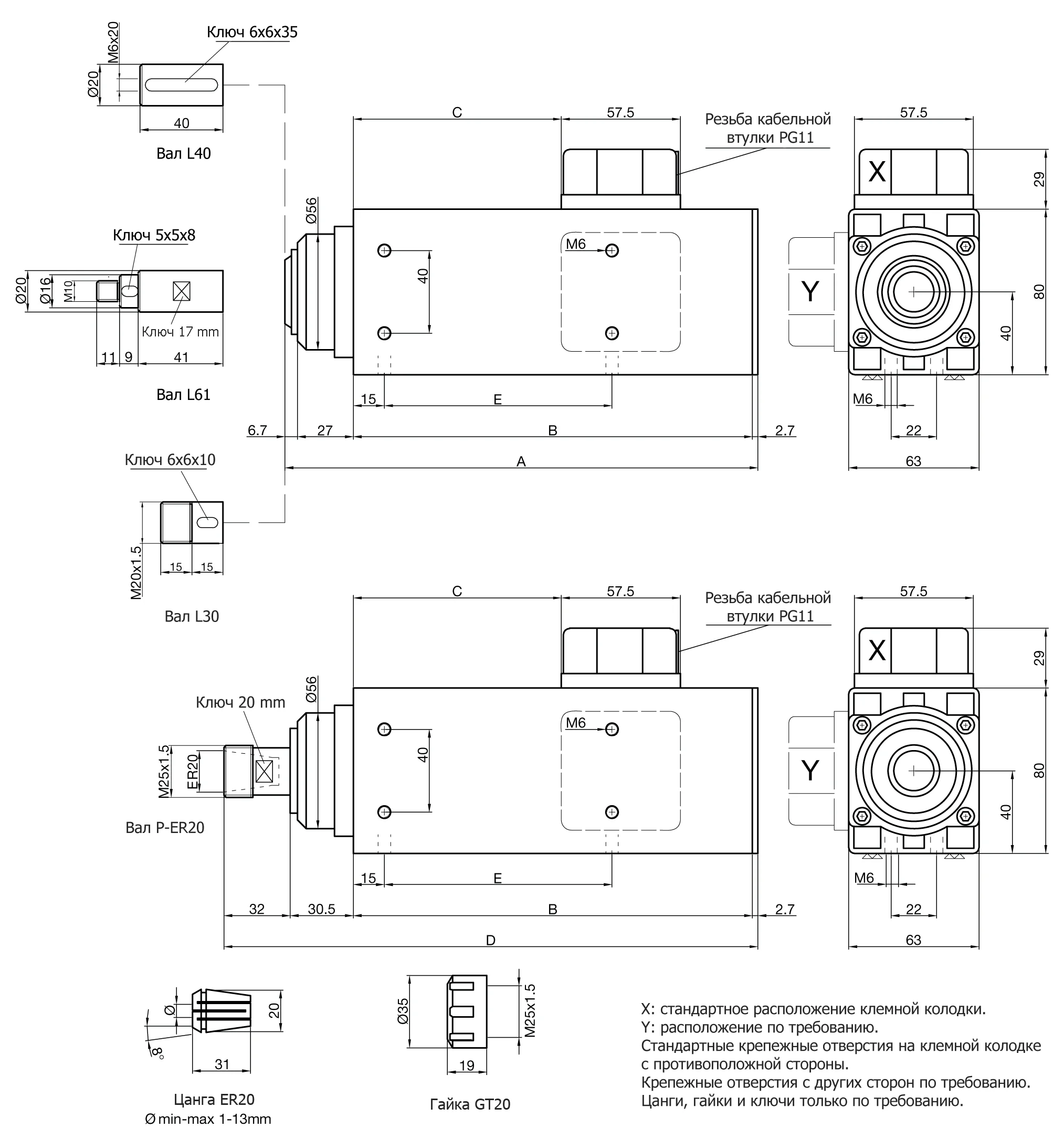

Габаритные размеры (тип SB):

Модель	Размеры, мм
Модель	A	B	C	D	E
C31/40-A	186,9	150,5	65,5	215,7	85
C31/40-B	211,9	175,5	90,5	240,7	110
C31/40-C	231,9	195,5	110,5	260,7	110
C31/40-D	251,9	215,5	130,5	280,7	110

Электрошпиндель Teknomotor серии C31-40, фото 2

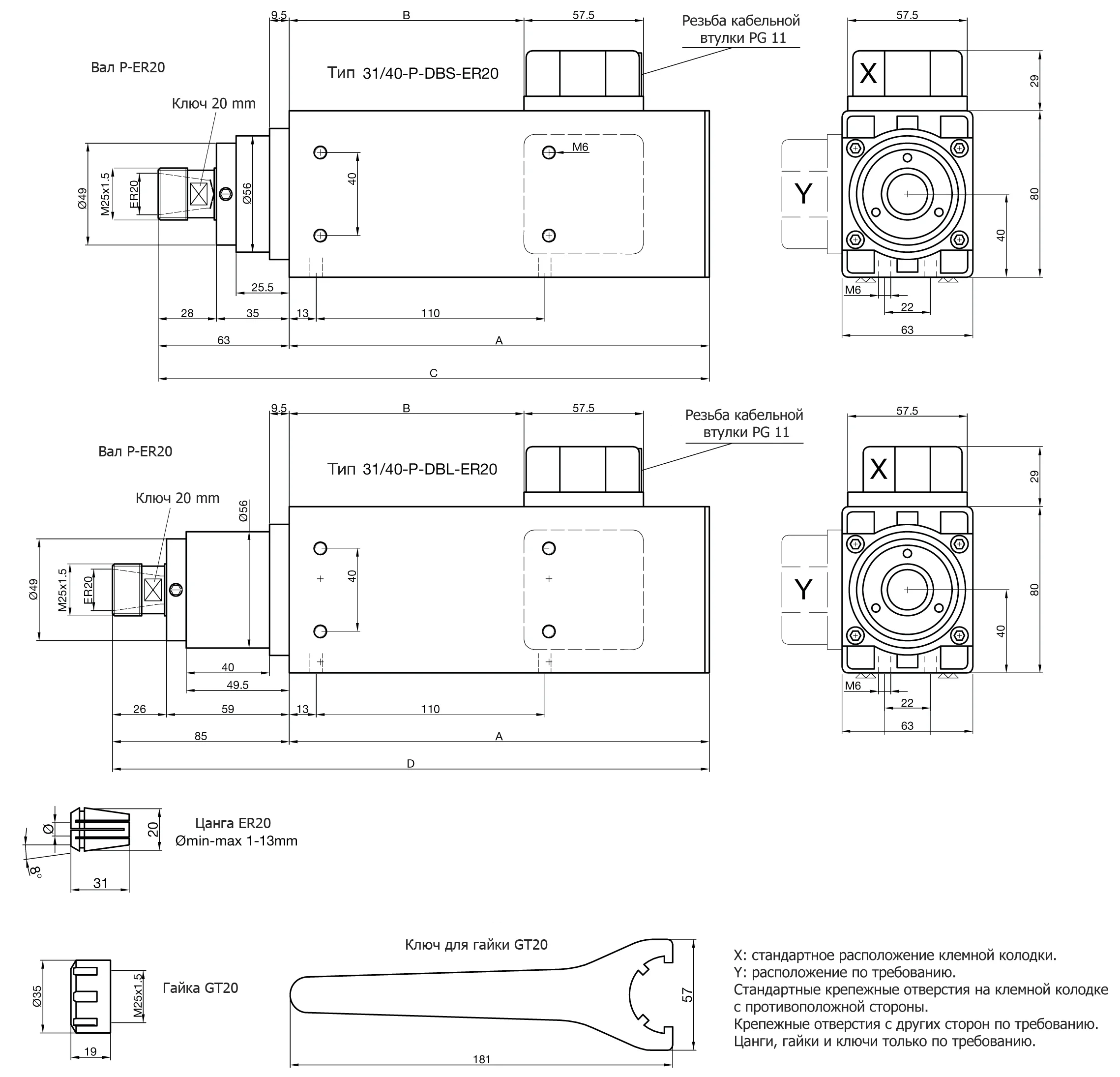

Габаритные размеры (тип DBS/DBL):

Модель	Размеры, мм
Модель	A	B	C	D
C31/40-A	163	74	226	248
C31/40-B	188	99	251	273
C31/40-C	203	114	266	288
C31/40-D	223	134	286	308

Электрошпиндель Teknomotor серии C31-40, фото 3

Скачать:

Модель	Мощность, кВт	Напряжение питания, В	Частота, Гц	Скорость вращения, об/мин	Ток, А	Масса, кг (тип SB)	Масса, кг (тип DBS/DBL)
C31/40-A-3822-200	0,22	380/220	200	12000	0,9–1,6	2,8	3,3
C31/40-B-3822-200	0,37	380/220	200	12000	1,2–2,1	3,2	3,7
C31/40-C-3822-200	0,55	380/220	200	12000	1,55–2,7	3,5	4,0
C31/40-D-3822-200	0,75	380/220	200	12000	1,8–3,1	3,9	4,3
C31/40-A-3822-300	0,33	380/220	300	18000	1,2–2,1	2,8	3,3
C31/40-B-3822-300	0,55	380/220	300	18000	1,7–3,0	3,2	3,7
C31/40-C-3822-300	0,73	380/220	300	18000	2,1–3,6	3,5	4,0
C31/40-A-3822-400	0,33	380/220	400	24000	1,2–2,1	–	3,3
C31/40-B-3822-400	0,55	380/220	400	24000	1,7–3,0	–	3,7
C31/40-C-3822-400	0,73	380/220	400	24000	2,1–3,6	–	4,0

Максимальная частота для моделей типа SB – 300Гц, для моделей типа DB – 400Гц.
