Для преобразования вращательного движения в поступательное с невысокими скоростями чаще всего применяют винтовую передачу, состоящую из винта и гайки. Обычно вращение сообщается винту, а прямолинейное перемещение осуществляется гайкой и связанными с ней компонентами.

Гайка фланцевая бронзовая с трапецеидальной резьбой. Вместе с трапецеидальным винтом образуют винтовую пару, которая превращает вращательное движение в прямолинейное.

Бронзовая гайка имеет меньший коэффициент трения, чем стальная гайка.

Трапецеидальная резьба соответствует существующим нормам DIN 103.

Точность изготовления H7.

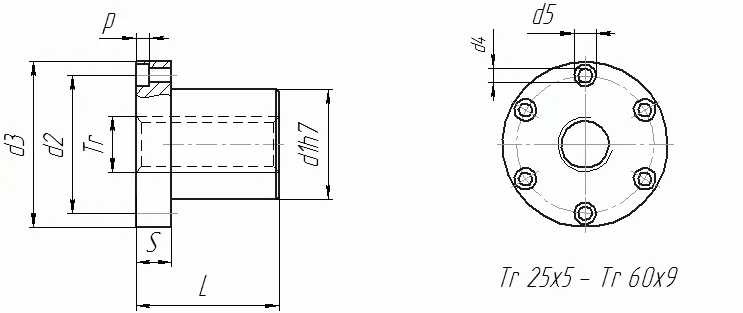

Трапецеидальные гайки фланцевые - бронзовые, фото 2

Обозначение		Резьба правая/левая	Кол-во заходов	d1, мм	d2, мм	d3, мм	d4, мм	d5, мм	p, мм	L, мм	s, мм	Вес, кг/м	Цена за шт. с НДС (грн.)*
Артикул	dхp, мм	Резьба правая/левая	Кол-во заходов	d1, мм	d2, мм	d3, мм	d4, мм	d5, мм	p, мм	L, мм	s, мм	Вес, кг/м	Цена за шт. с НДС (грн.)*
FFR10T	Tr. 10х2	R/L	1	25	34	42	5	—	—	25	10	0,160
FFN10A	Tr. 10х3	R/L	1	18	26	37	4,5	7,5	4,2	22	8	0,088
FTN12A	Tr. 12х3	R/L	1	18	26	37	4,5	7,5	4,2	22	8	0,082
FFR12A	Tr. 12х3	R/L	1	28	38	48	6	—	—	35	12	0,096
FXN12B	Tr. 12х6(Р3)	R/L	2	18	26	37	4,5	7,5	4	22	8	0,276
FFR14R	Tr. 14х3	R/L	1	28	38	48	6	—	—	35	12	0,272
FTN14A	Tr. 14х4	R/L	1	20	30	42	5,5	9	5,2	25	10	0,123
FTN16A	Tr. 16х4	R/L	1	22	32	45	5,5	9	5,2	30	10	0,149
FFR16A	Tr. 16х4	R/L	1	28	38	48	6	—	—	35	12	0,260
FXN16B	Tr. 16х8(Р4)	R/L	2	22	32	45	5,5	9	5	30	10	0,149
FTN18A	Tr. 18х4	R/L	1	25	35	48	5,5	9	5,2	35	10	0,188
FTN20A	Tr. 20х4	R/L	1	30	40	52	5,5	9	5,2	40	10	0,267
FFR20A	Tr. 20х4	R/L	1	32	45	55	6,5	—	—	44	12	0,370
FXN20B	Tr. 20х8(Р4)	R/L	2	30	40	52	5,5	9	5	40	10	0,267
FTN22A	Tr. 22х5	R/L	1	30	40	52	5,5	9	5,2	40	10	0,247
FFR22A	Tr. 22х5	R/L	1	32	45	55	6,5	—	—	44	12	0,360
FXN24A	Tr. 24х5	R/L	1	35	48	62	6,5	11	7	45	12	0,408
FFR24A	Tr. 24х5	R/L	1	32	45	55	6,5	—	—	44	12	0,337
FTN25A	Tr. 25х5	R/L	1	35	48	62	6,5	11	6,5	45	12	0,393
FXN25B	Tr. 25х10(Р5)	R/L	2	35	48	62	6,5	11	7	45	12	0,393
FTN28A	Tr. 28х5	R/L	1	40	53	68	6,5	11	6,5	50	12	0,532
FXN28B	Tr. 28х10(Р5)	R/L	2	40	53	68	6,5	11	6,5	50	12	0,532
FTN30R	Tr. 30х3	R/L	1	40	53	68	6,5	11	6,5	50	12	0,482
FTN30Q	Tr. 30х4	R/L	1	40	53	68	6,5	11	6,5	50	12	0,487
FTN30P	Tr. 30х5	R/L	1	40	53	68	6,5	11	6,5	50	12	0,492
FTN30A	Tr. 30х6	R/L	1	40	53	68	6,5	11	6,5	50	12	0,497
FFR30A	Tr. 30х6	R/L	1	38	50	62	6,5	—	—	46	14	0,472
FXN30B	Tr. 30х12(Р6)	R/L	2	40	53	68	6,5	11	6,5	50	12	0,497
FXN32A	Tr. 32х6	R/L	1	40	53	68	6,5	11	6,5	50	12	0,455
FFR32A	Tr. 32х6	R/L	1	45	58	70	6,5	—	—	54	16	0,478
FFR36A	Tr. 36х6	R/L	1	45	58	70	6.5	—	—	54	16	0,694
FXN36A	Tr. 36х6	R/L	1	50	63	78	8,5	14	9	60	15	0,854
FTN40A	Tr. 40х7	R/L	1	55	68	84	8,5	14	8,5	65	15	1,066
FXN40B	Tr. 40х14(Р7)	R/L	2	55	68	84	8,5	14	9	65	15	1,066
FTN45A	Tr. 45х8	R/L	1	55	72	90	8,5	14	8,5	65	15	0,999
FTN50A	Tr. 50х8	R/L	1	65	80	100	10,5	17	10,5	80	20	1,749
FTN60A	Tr. 60х9	R/L	1	75	95	120	12,5	19	12,5	100	25	2,972
