Линейные подшипники используются для достижения точности движения в системах линейного перемещения в станках с ЧПУ и других механизмах. Конструкция такого подшипника позволяет существенно снизить трение, увеличить нагрузки и скорость движения.

Как правило, данные подшипники состоят из внешней гильзы, в которую помещён пластиковый сепаратор, шариков и уплотнительных колец по краям. Для организации работы при высоких температурах вместо подшипников с пластиковым сепаратором используются подшипники со стальным сепаратором. Также в зависимости от типов линейных валов применяют разные типы подшипников: для обыкновенных валов используют закрытые подшипники (…UU), для валов на опоре — подшипники открытого типа (…OP). Для создания преднатяга применяют подшипники с надрезом (…AJ).

Закрытые линейные подшипники являются самыми популярными подшипниками используемыми в технике линейных перемещений. Корпус изготовлен из подшипниковой стали. Корзина изготовляется из стали. Подшипники оснащены с двух сторон кольцами уплотнителей из вулканизованной резины.

Стальной сепаратор позволяет эксплуатировать подшипник при температуре более 80°C. Но при этом снижаются допустимые нагрузки.

Характеристики:

максимальная скорость перемещения: 5м/сек
диапазон рабочих температур : от -20°C и более 80°C
коэффициент трения: 0,001-0,005
допуск монтажных отверстий: H7

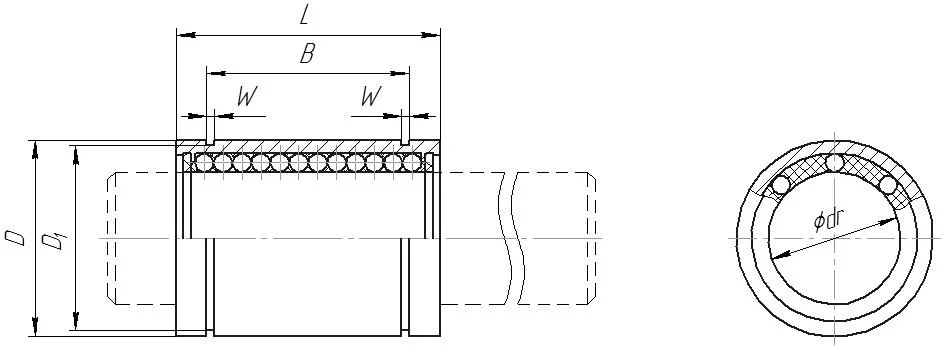

Марка	Кол-во рядов	dr, мм	Допуск, мм	D, мм	Допуск, мм	L, мм	Допуск, мм	B, мм	Допуск, мм	D1, мм	W, мм	Нагрузки, кN		Цена за шт. с НДС (грн.)*
Марка	Кол-во рядов	dr, мм	Допуск, мм	D, мм	Допуск, мм	L, мм	Допуск, мм	B, мм	Допуск, мм	D1, мм	W, мм	Дин.	Стат.	Цена за шт. с НДС (грн.)*
LM06AUU	4	6	0 -0,009	12	0 -0,011	19	0 -0,20	13,5	0 -0,20	11,5	1,1	0,21	0,27
LM08AUU	4	8		15	0 -0,011	24		17,5		14,3	1,1	0,27	0,41
LM10AUU	4	10		19	0 -0,013	29		22		18	1,3	0,38	0,56
LM12AUU	4	12		21		30		23		20	1,3	0,42	0,61
LM16AUU	5	16		28		37		26,5		27	1,6	0,79	1,20	272.90
LM20AUU	5	20	0 -0,010	32	0 -0,016	42		30,5		30,5	1,6	0,88	1,40	324.88
LM25AUU	6	25		40		59	0 -0,30	41	0 -0,30	38	1,85	1,00	1,60	472.02
LM30AUU	6	30		45		64		44,5		43	1,85	1,60	2,20
LM35AUU	6	35	0 -0,012	52	0 -0,019	70		49,5		49	2,1	1,70	3,20
LM40AUU	6	40		60		80		60,5		57	2,1	2,20	4,10
LM50AUU	6	50		80		100		74		76,5	2,6	3,90	8,10
LM60AUU	6	60	0 -0,015	90	0 -0,022	110		85		86,5	3,15	4,80	10,20
