Зубчатая рейка цилиндрическая

Для преобразования вращательного движения в поступательное применяют зубчато-реечную передачу или винтовую. Зубчато-реечная передача состоит из зубчатого колеса и зубчатой рейки. Зацепление колеса с рейкой может быть либо прямозубым, либо косозубым. Данный вид передачи позволяет достигать значительных скоростей линейного перемещения на больших расстояниях. Их применение находят в машинах плазменной, лазерной или ацетиленовой резки.

Зубчато-реечные передачи имеют экономическое преимущество над винтовыми передачами в связи с тем, что при большой длине нужно применять винты большего диаметра для избегания прогиба и вибрации при вращении.

Особенности:

• широкое применение в приводах с большими скоростями перемещения и больших рабочих расстояниях.
• прямые зубья
• угол сопряжения 20º
• сталь углеродистая C40 согласно норм UNI 7845(C40)
• точность H7
• поставляется в отрезках: 1 или 2 м.п.

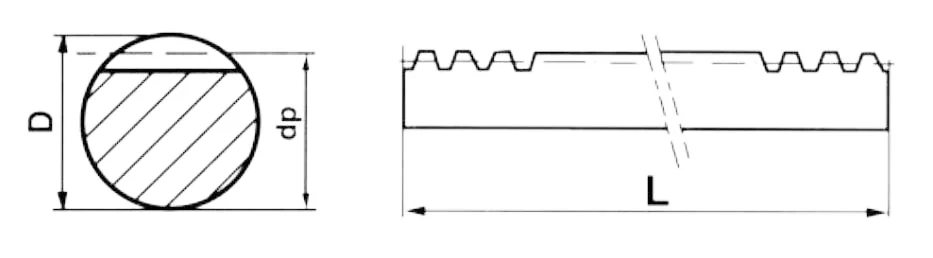

Размеры:

Модуль	Обозначение	D, мм	dp, мм	L, мм	Масса, кг	Цена за шт с НДС (грн.)*
1	M1 10×1000	10	9,0	1000	0,55
	M1 10×2000			2000	1,10
1,5	M1,5 15×1000	15	13,5	1000	1,33
	M1,5 15×2000			2000	2,66
2	M2 20×1000	20	18,0	1000	2,31
	M2 20×2000			2000	4,62
2,5	M2,5 25×1000	25	22,5	1000	3,38
	M2,5 25×2000			2000	6,76
3	M3 30×1000	30	27,0	1000	5,12
	M3 30×2000			2000	10,24
4	M4 40×1000	40	36,0	1000	9,09
	M4 40×2000			2000	18,18
5	M5 50×1000	50	45,0	1000	13,54
	M5 50×2000			2000	27,08

* — указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
