Для передачи вращения между удаленными друг от друга валами применяется ременная передача. Она состоит из шкивов, закрепленных на валах, и ремня (одного или нескольких), надетого на шкивы.
Передача усилий обеспечивается только при нормально натянутых ремнях, для этого ремни периодически перешивают или устанавливают специальные устройства, автоматически регулирующие натяжение.
Зубчатые ремни с профилем зуба Т изготавливаются с использованием металлического корда. Такая конструкция ремня позволяет использовать его в синхронных приводах для передачи большой мощности даже при наличии большого межосевого расстояния.
Характеристики:
- материал: полиуритан
- усиливающее волокно: металлический корд
- рабочая температура: от -30 до +85 °C
- устойчивость к маслам: устойчивый
Преимущества:
- устойчив к действию масел и жиров
- высокая износостойкость
- высокая точность позиционирования
- высокая точность синхронизации
Область применения:
- механизмы подачи бумажной ленты
- приводы вальцов и шпинделей
- конвейеры
- синхронные транспортеры
- намоточные станки
Более подробную информацию о ремнях с профилем Т можно найти в каталоге.

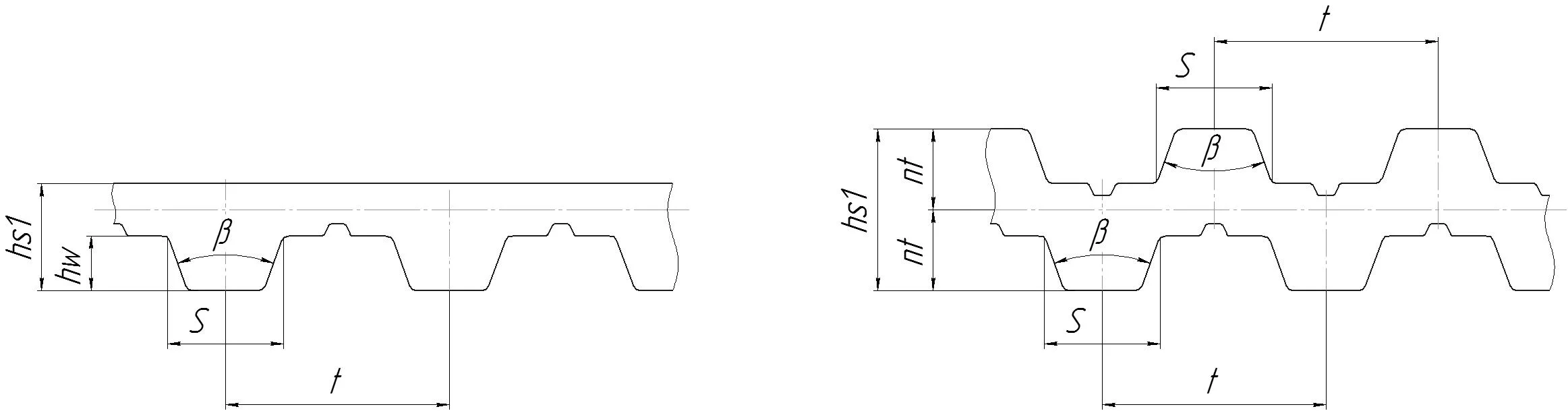

Таблица с общими геометрическими размерами замкнутых ремней с профилем зуба Т:
| Тип ремня | Шаг t, мм | Стандартная ширина | hs1 | hs2 | ht | S | β |
|---|---|---|---|---|---|---|---|
| Т2,5 | 2,5 | 6 | 1,3 | — | 0,7 | 1,5 | 40° |
| Т5 | 5 | 10 | 2,2 | 3,4 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 16 | 2,2 | 3,4 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 25 | 2,2 | 3,4 | 1,2 | 2,65 | 40° |
| Т10 | 10 | 16 | 4,5 | 7 | 2,5 | 5,3 | 40° |
| Т10 | 10 | 25 | 4,5 | 7 | 2,5 | 5,3 | 40° |
| Т10 | 10 | 32 | 4,5 | 7 | 2,5 | 5,3 | 40° |
| Т10 | 10 | 50 | 4,5 | 7 | 2,5 | 5,3 | 40° |
Таблица с общими геометрическими размерами ремней в метраже с профилем зуба Т:
| Тип ремня | Шаг t, мм | Стандартная ширина | hs1 | ht | S | β |
|---|---|---|---|---|---|---|
| Т2,5 | 2,5 | 4 | 1,3 | 0,7 | 1,5 | 40° |
| Т2,5 | 2,5 | 6 | 1,3 | 0,7 | 1,5 | 40° |
| Т2,5 | 2,5 | 10 | 1,3 | 0,7 | 1,5 | 40° |
| Т5 | 5 | 6 | 2,2 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 10 | 2,2 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 12 | 2,2 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 16 | 2,2 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 20 | 2,2 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 25 | 2,2 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 32 | 2,2 | 1,2 | 2,65 | 40° |
| Т5 | 5 | 50 | 2,2 | 1,2 | 2,65 | 40° |
| Т10 | 10 | 10 | 4,5 | 2,5 | 5,3 | 40° |
| Т10 | 10 | 12 | 4,5 | 2,5 | 5,3 | 40° |
| Т10 | 10 | 16 | 4,5 | 2,5 | 5,3 | 40° |
| Т10 | 10 | 25 | 4,5 | 2,5 | 5,3 | 40° |
| Т10 | 10 | 32 | 4,5 | 2,5 | 5,3 | 40° |
| Т10 | 10 | 50 | 4,5 | 2,5 | 5,3 | 40° |
Также ремни в метраже с профилем Т5 и Т10 можно спаять любой длины, но после спаивания на 30% уменьшается разрывное усилие.
Цены и наличие на складе уточняйте у менеджеров
