Звездочки для роликовых цепей закаленные

Цепные передачи относятся к механизмам с гибкой связью, в которых движение передается за счет зацепления между параллельными валами. Применяются в основном на средних и больших межосевых расстояниях, при которых зубчатые передачи требуют промежуточных ступеней или паразитных зубчатых колес, а также при необходимости работы без проскальзывания.

Простейшая цепная передача состоит из ведущей и ведомой звездочек и охватывающей их цепи. Кроме перечисленных основных элементов, цепные передачи включают натяжные устройства, смазочные устройства и ограждения.

Преимущества цепных передач:

• цепные передачи по сравнению с зубчатыми передачами менее чувствительны к неточностям расположения валов, ударным нагрузкам, допускают практически неограниченные межосевые расстояния, обеспечивают более простую компоновку
• передача движения зацеплением, а не трением позволяет передавать большие мощности, чем с помощью ремня
• практически не требуется натяжение цепи, следовательно, уменьшается нагрузка на валы и подшипники
• отсутствие скольжения и буксования обеспечивает постоянство среднего передаточного отношения
• цепные передачи хорошо работают в условиях частых пусков и торможений, при высоких и низких значениях температур

Недостатки цепных передач:

• износ цепи при недостаточной смазке и плохой защите от грязи
• необходимость более точной установки валов, чем при клиноременной передаче
• повышенная вибрация и шум
• повышенная неравномерность движения по сравнению с зубчатыми передачами
• удлинение цепи в результате износа шарниров и сход цепи со звездочек

В приводах наиболее широко применяется роликовая цепная передача, состоящая из ведущей и ведомой звездочек и охватывающей их цепи. Цепная звездочка по конструктивному исполнению может быть плоской, со ступицей или под конусный зажим.

Для увеличения долговечности цепной передачи по возможности принимают большее число зубьев меньшей звездочки. При большем числе зубьев большее число звеньев находится в зацеплении. Это повышает плавность передачи и уменьшает износ цепи. Однако при большом числе зубьев даже у малоизношенной цепи в результате радиального сползания по профилю зубьев цепь соскакивает со звездочки. Поэтому максимальное число зубьев большой звездочки ограничено до 120 для роликовой цепи. Число зубьев малой звездочки принимают из условия обеспечения плавности работы и минимальных габаритов.

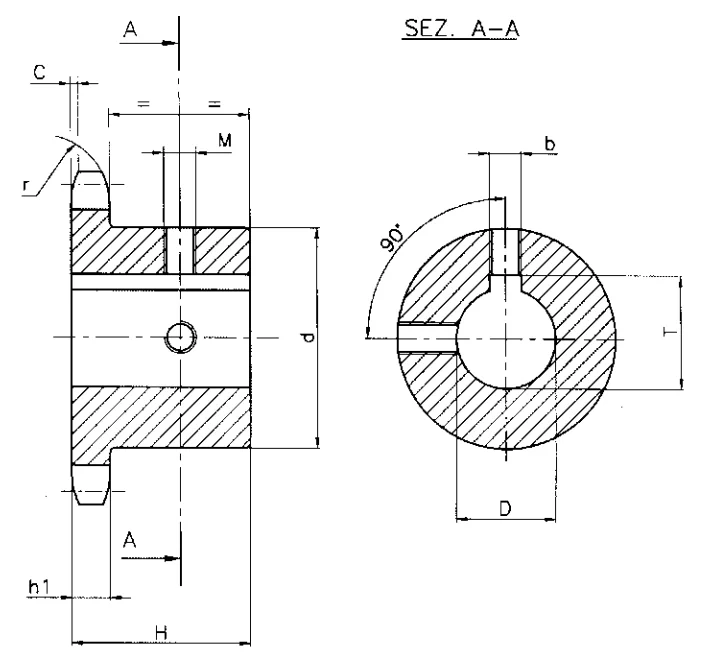

Звездочки с закаленными зубьями по размерам идентичны к звездочкам со ступицей; изготавливаются с черновым отверстием или с предварительной обработкой (с расточкой или шпоночным пазом).

Скачать:

• каталог

Цены и наличие на складе уточняйте у менеджеров
