Для забезпечення точності і концентричності обертання двох з’єднувальних валів необхідно використовувати муфти. Їх застосування також обумовлено можливим термічним розширенням і виникненням вигинів валів, що певним чином впливає на точність роботи обладнання, а також на тривалість його експлуатації.

Хрестові муфти використовуються для різних завдань, наприклад, при монтажі тахометра, енкодера, ШВП, в промисловому обладнанні, де не потрібна передача високого крутного моменту.

Особливості:

  • нульовий люфт
  • низькі інерційні характеристики
  • компенсація радіального та кутового відхилень
  • компактний розмір, проста конструкція і легкість в обслуговуванні

Вкладка (еластомер): поліформальдегід.

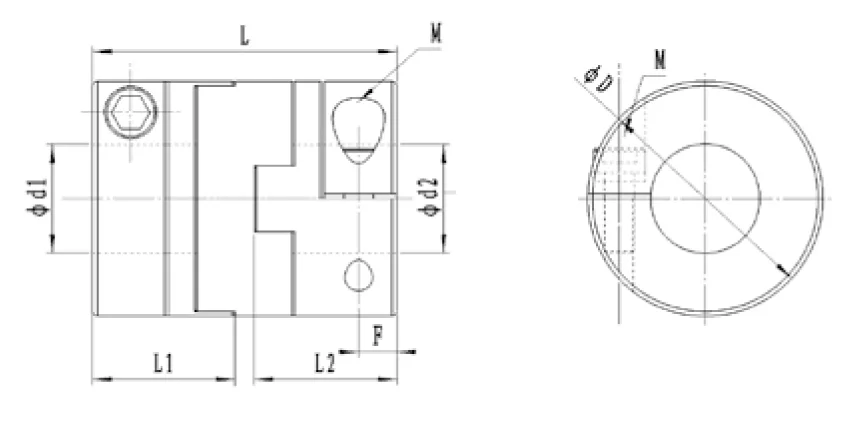

Розміри:

одиниці: мм

Модель Отвори, d1/d2 D L L1/L2 F M Момент затягування, N∙m
базові максимальні
JH20C-6.35-6 6,35 / 6 8 / 8 20 33 14 3.5 M3 1.5
JH25C-8-10 8 / 10 10 / 10 25 39 16.5 3.5 M3 1.5

Завантажити:

Модель

Допустима швидкість обертання, об/хв

Крутний момент, N∙m Жорсткість на скручування, N∙m/рад Момент інерції, кг∙м2 Маса, г Ціна за шт. з ПДВ, грн. *
номінальний максимальний
JH20C-6.35-6
10000 1.2 2.4 60 1.5×10-6 19 420.46
JH25C-8-10
8000 2 4 140 4.4×10-6 36 439.32

* – вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
