Лінійно-обертові двигуни PR01

Лінійно-обертові двигуни PR01

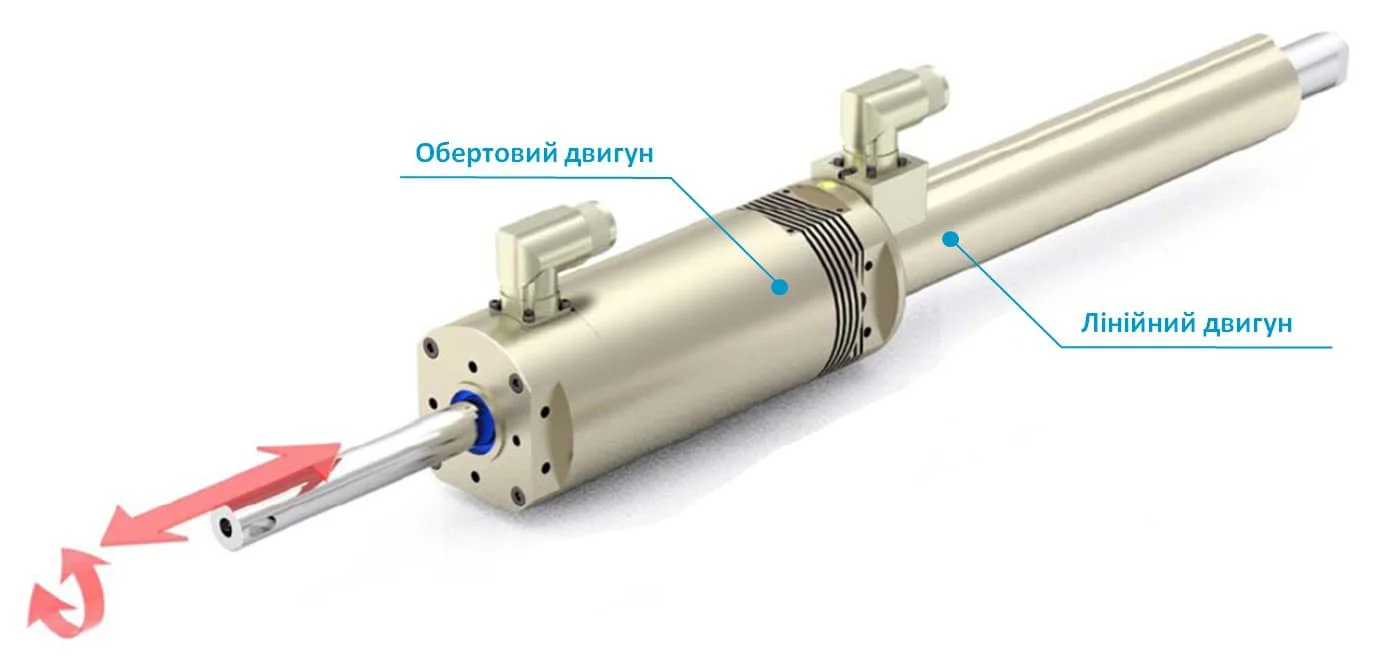

Сімейство продуктів PR01 поєднує в собі лінійний і обертовий двигуни в одному корпусі. Два електромагнітних серводвигуна вбудовані послідовно, що дозволяє встановити цей елемент на мінімально можливих площах.

Залежно від вимог користувач може вибирати з різних розмірів, які створюють максимальний крутний момент від 1,5 до 8,9 Нм. Довжина ходу до 300 мм забезпечує достатню гнучкість для конкретних застосувань. На додаток до стандартної версії, сімейство продуктів розширено варіантами з шестернями, порожнистими валами та компонентами з нержавіючої сталі.

Особливості лінійних двигунів:

• лінійний і обертовий прямий привід
• програмовані сили тиску та моменти
• тривалий термін служби
• з редуктором або порожнистим валом
• синхронні лінійно-обертальні рухи
• доступні з нержавіючої сталі
• проста реалізація систем закриття та закручування

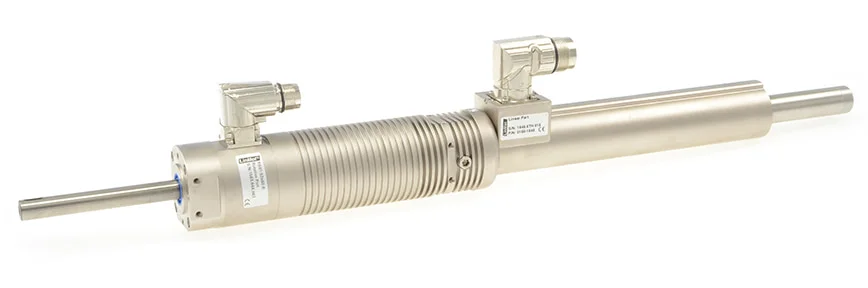

Стандартні двигуни

Стандартна версія лінійно-роторного двигуна надає користувачеві широкий діапазон доступних довжин ходу, сил тяги та крутних моментів.

Характеристики:

• прямий лінійний привід
• обертовий прямий привід
• незалежні лінійні та обертальні рухи
• інтегровані датчики положення
• абсолютний зворотний зв’язок по температурі
• програмовані профілі положення / руху
• програмована сила натискання
• програмований крутний момент
• однооборотний датчик абсолютного положення

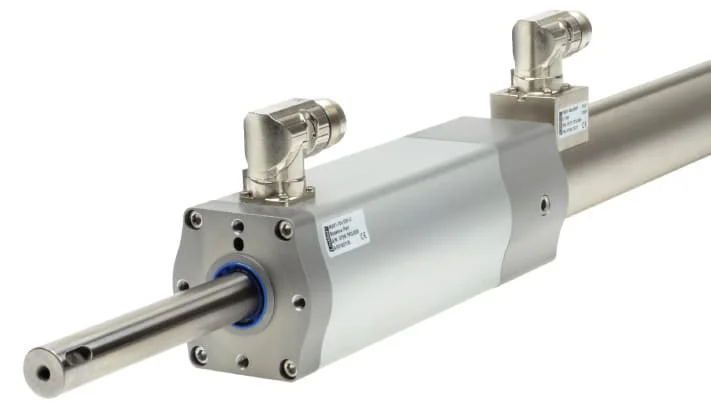

Двигуни з порожнистим валом

Порожнистий вал має центральний наскрізний отвір на поздовжній осі. Це дозволяє розширити сферу застосування лінійно-роторного двигуна. Через двигун можна пропускати стиснене повітря, вакуум або інше середовище.

Характеристики:

• проста подача стисненого повітря
• внутрішній діаметр 2,5/4,0 мм
• можливість оновлення до вакуумного захвату
• може комбінуватися з пневматичним або електричним захватом

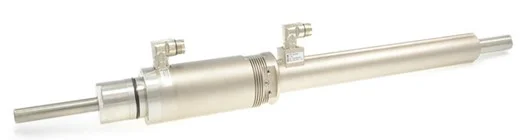

Передня частина з нержавіючої сталі

На додаток до стандартних лінійно-обертових двигунів, серія PR01-84 включає варіанти з нержавіючою сталлю. Передній фланець і поворотний вал виготовлені нержавіючої сталі. Вісь обертання ущільнена до статора. Таким чином, лінійно-обертова технологія також може бути використана в харчовій та хімічній промисловості.

Характеристики:

• лінійний поворотний вал і передня частина модуля з нержавіючої сталі EN1.4404 / AISI 316
• гігієнічний дизайн
• стійкий до засобів для чищення
• призначений для використання з харчовими продуктами
• призначений для використання в хімічній промисловості
• зі змінними підшипниками ковзання

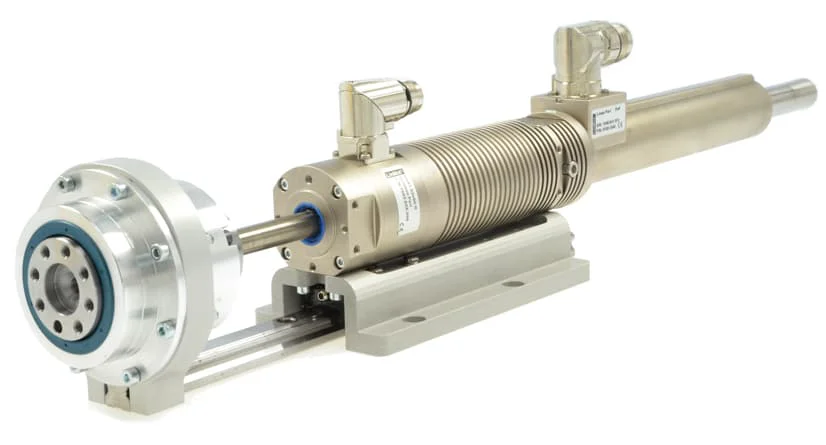

Двигуни-редуктори

Лінійно-обертовий двигун із редуктором забезпечує точне динамічне позиціонування навіть під навантаженнями з великим моментом інерції. Збирання та розміщення позаосьових навантажень є класичним застосуванням для цього типу двигуна. Завдяки цьому новому компоненту можна дуже легко реалізувати динамічні та вільно програмовані рухи невеликих індексуючих столів з одночасними поворотними та вертикальними рухами.

Характеристики:

• незалежні лінійні та обертальні рухи
• для застосувань з високими інерційними навантаженнями
• для застосування з високим крутним моментом
• доступні три передавальних числа 1:5/1:7/1:10
• з направляючими для перенесення поперечних навантажень
