Для забезпечення точності і концентричності обертання двох з’єднувальних валів необхідно використовувати муфти. Їх застосування також обумовлено можливим термічним розширенням і виникненням вигинів валів, що певним чином впливає на точність роботи обладнання, а також на тривалість його експлуатації.

Гнучкі муфти широко використовуються в верстатах з ЧПУ. Вони можуть компенсувати відсутність концентричності при неточному монтажі. Більшість обладнання на основі сервоприводів роблять з використанням даних муфт.

Особливості:

нульовий люфт
суцільна конструкція запобігає втратам потужності при обертанні
компенсація радального, кутового і осьового відхилень
відмінна точність і жорсткість

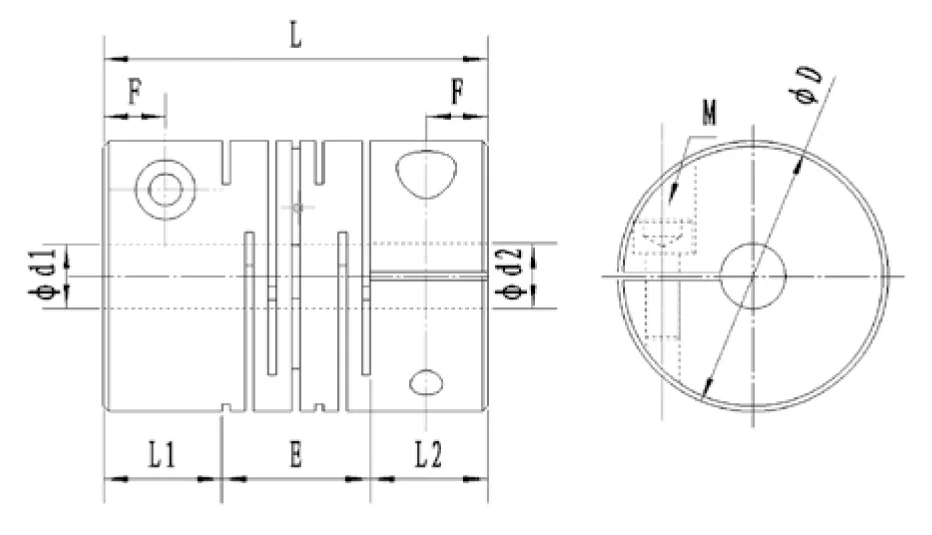

Розміри:

одиниці: мм

Модель	Отвори, d1/d2		D	L	L1/L2	E	F	M	Момент затягування, N∙m
Модель	базові	максимальні	D	L	L1/L2	E	F	M	Момент затягування, N∙m
JT20C-6.35-6	6.35 / 6	10 / 10	20	26	7.5	11	3	M2.5	1
JT20C-6.35-8	6.35 / 8	10 / 10	20	26	7.5	11	3	M2.5	1
JT25C-8-10	8 / 10	12 / 12	25	31	8.5	14	4	M3	1.5
JT40C-14-12	14 / 12	20 / 20	40	56	17	22	8.5	M5	4

Завантажити:

каталог

Модель	Допустимая скорость вращения, об/мин	Крутящий момент, N∙m		Жёсткость на скручивание, N∙m/рад	Момент инерции, кг∙м2	Масса, г	Цена за шт. с НДС, грн. *
Модель	Допустимая скорость вращения, об/мин	номинальный	максимальный	Жёсткость на скручивание, N∙m/рад	Момент инерции, кг∙м2	Масса, г	Цена за шт. с НДС, грн. *
JT20C-6.35-6	20000	1	2	170	0.91×10-6	19	814.09
JT20C-6.35-8	20000	1	2	170	0.91×10-6	19	814.09
JT25C-8-10	15000	2	4	380	2.60×10-6	37	446.03
JT40C-14-12	9500	8	16	700	33×10-6	145	1,549.36

* – вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.

Вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
