Головний модуль B1 має вбудований 1 комунікаційний порт (USB і RS-232) або 2 порти (RS-232, RS-485). Розширення зв’язку може бути досягнуто за рахунок використання спеціальних комунікаційних модулів. Комунікаційні модулі є незалежними модулями, використовуваними для розширення наступних комунікаційних портів: RS-232, RS-485, Ethernet, а також ZigBee, встановлюються зліва від головного модуля B1 і підключаються до нього через 14-контактний роз’єм.
Також можливе підключення до головного модулю B1 деяких комунікаційних модулів FBs-серії: модулів загального призначення (FBs-CM25C, FBs-CM5R, FBs-CM5H) і ZigBee-модулю FBs-CMZBR.
RS-232-RS-485-модулі:
B1-CM2 | B1-CM22 | B1-CM5 | B1-CM55 | B1-CM25 | |
---|---|---|---|---|---|
RS-232 | 1 порт (Port2) | 2 порти (Port1, Port2) | 1 порт (Port1) | ||
RS-485 | 1 порт (Port2) | 2 порти (Port1, Port2) | 1 порт (Port2) | ||
Індикація | Кожен порт має власні LED-індикатори TX, RX | ||||
Механізм підключення | DB9F | контактна колодка 3,5мм | DB9F, контактна колодка 3,5мм |
Ethernet-модулі:
B1-CM25E | B1-CM55E | |
---|---|---|
Мережевий інтерфейс | 10 Base T | |
Мережевий протокол | TCP/UDP/IP, ICMP, ARP | |
Прикладний протокол | FATEK (сервер, клієнт), Modbus-TCP (сервер) | |
Інтерфейс ПЛК | Port2 | |
Швидкість передачі даних | 9,6K/19,2K/38,4K/57,6K/115,2K/230,4Kbps | |
Інтерфейс розширення зв’язку | RS-232 (Port3), RS-485 (Port4) | RS-485 (Port1, Port2) |
Індикація | LED-індикатори RX, TX, LINK | |
Механізм підключення | RJ45, DB9F, контактна колодка 3,5мм | RJ45, контактна колодка 3,5мм |
ZigBee-модуль:
B1-CMZB | |
---|---|
Стандарт зв’язку | IEEE 802.15.4 і ZigBee |
Частота | 2,4GHz |
Швидкість передачі даних | 250Kbps |
РЧ-канали | 16 (5MHz) |
Дистанція передачі даних | 1200м |
Інтерфейс зв’язку | Port1 |
Споживана потужність | 24VDC±20%, 2W |

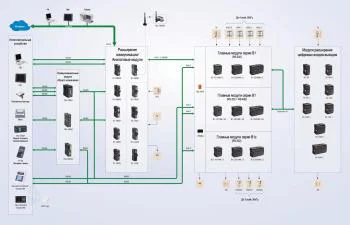

Конфігурація серії B1/B1z:
Завантажити:
