Рельсові направляючі і фланцеві каретки (HGW)

Рельсові направляючі і каретки використовуються для лінійного переміщення. Переміщення каретки по рейці виконується за допомогою кульок або роликів, в залежності від виконання каретки. У порівнянні зі звичайними направляючими ковзання коефіцієнт тертя при цьому становить лише 1:50. Завдяки примусовому переміщенню каретки по рейках лінійні напрямні можуть витримувати навантаження в вертикальному і горизонтальному напрямку.

HIWIN є провідною компанією, яка займається виготовленням комплектуючих для лінійного переміщення. Вигідно відрізняється від інших виробників комплектуючих для лінійного переміщення того ж класу більш лояльними цінами, не уступаючи при цьому їм в якості. При відповідному монтажі, догляді і ретельному змащенні лінійна техніка HIWIN буде працювати довго, не втрачаючи при цьому своєї точності і ефективності.

Супер-вантажопідйомні рельсові напрямні HIWIN серії HG мають чотири замкнутих ряди кульок, на 30% перевершують аналогічну продукцію за вантажопідйомністю і жорсткості завдяки оптимізованому напівкруглому профілю напрямних і їх конструкції. Оптимізована конструкція механізму обертання кульок забезпечує системі плавний хід. Фіксуючі планки перешкоджають випаданню кульок, особливо при знятті каретки з рейок.

Типові області застосування:

• шліфувальні, токарні верстати
• верстати з ЧПУ
• прецизійне фрезерувальне обладнання
• високопродуктивні машини для різки
• автоматика
• транспортна техніка
• вимірювальні прилади
• машини та прилади з високими вимогами по точності позиціювання

Особливості:

• невеликий коефіцієнт тертя, як в статичному, так і в динамічному положенні (для переміщення каретки по рейці потрібно невелике зусилля; при русі відсутні ривки; можливість досягти високої швидкості з невеликою рухомою силою)
• можливість самоналаштування (серія HG здатна виправляти більшість помилок при установці і забезпечувати згладжене лінійне переміщення)
• высокая жесткость у всех 4-х направлениях, одинаковая стойкость к нагрузкам (как по вертикали, так и по горизонтали)

Конструкція:

• виконання каретки: прямокутне (HGH) або фланцеве (HGW); завдяки більш низькому профілю і більшій установочній поверхні фланцеві каретки ідеальні при роботі з великими навантаженнями і високими моментами
• система обертання кульок: каретка, профільні направляючі, система направлення і фіксуючі планки
• змащувальна система: змащувальний ніпель; під замовлення: масляний адаптер
• захист від пилу: торцевий ущільнювач, нижній ущільнювач, кришка; під замовлення: подвійне ущільнення, сталевий очищающий скребок

Завантажити:

• каталог

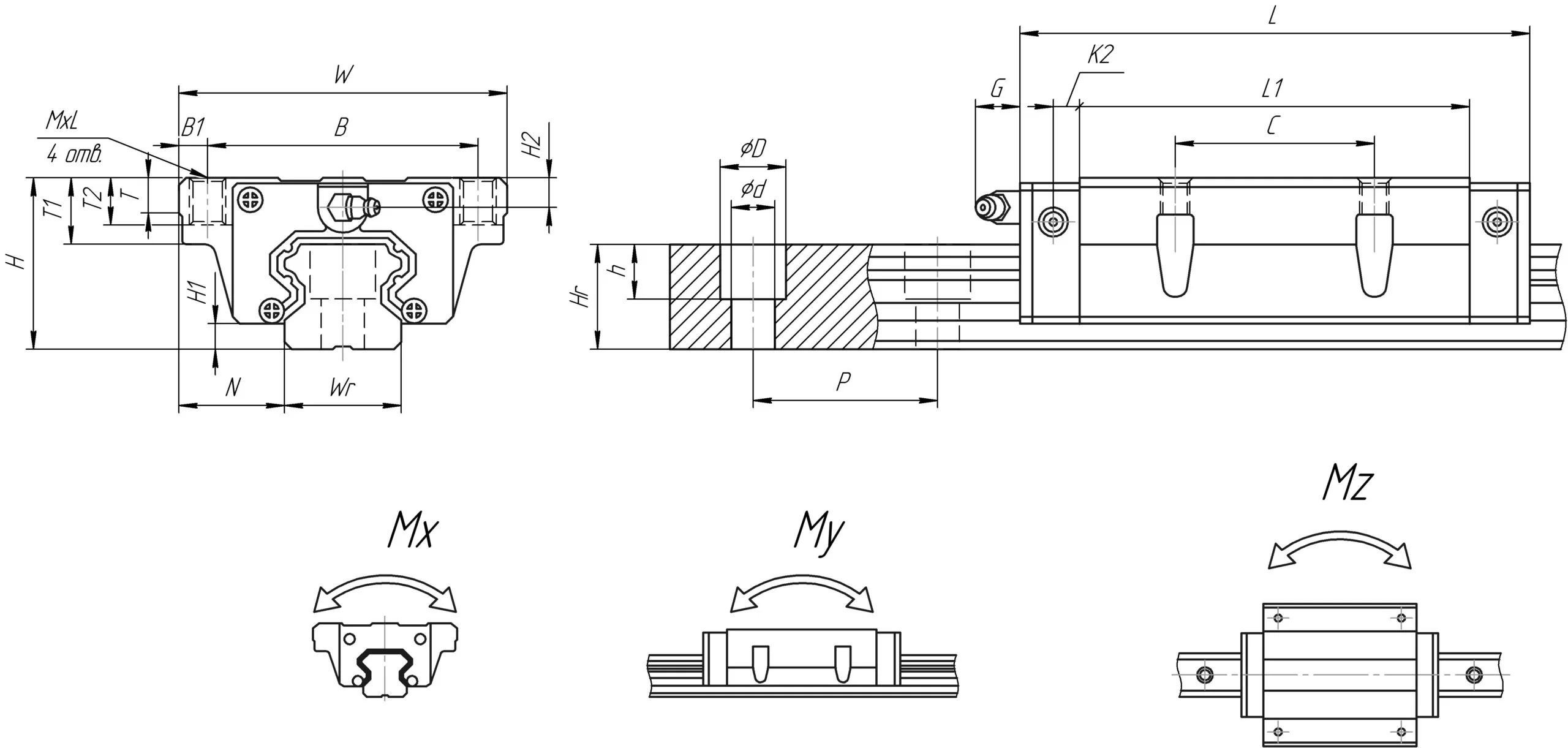

Характеристики фланцевих кареток HGW:
