Рельсові направляючі і каретки використовуються для лінійного переміщення. Переміщення каретки по рейці виконується за допомогою кульок або роликів, в залежності від виконання каретки. У порівнянні зі звичайними направляючими ковзання коефіцієнт тертя при цьому становить лише 1:50. Завдяки примусовому переміщенню каретки по рейках лінійні напрямні можуть витримувати навантаження в вертикальному і горизонтальному напрямку.

HIWIN є провідною компанією, яка займається виготовленням комплектуючих для лінійного переміщення. Вигідно відрізняється від інших виробників комплектуючих для лінійного переміщення того ж класу більш лояльними цінами, не уступаючи при цьому їм в якості. При відповідному монтажі, догляді і ретельному змащенні лінійна техніка HIWIN буде працювати довго, не втрачаючи при цьому своєї точності і ефективності.

Супер-вантажопідйомні рельсові напрямні HIWIN серії HG мають чотири замкнутих ряди кульок, на 30% перевершують аналогічну продукцію за вантажопідйомністю і жорсткістю завдяки оптимізованому напівкруглому профілю напрямних і їх конструкції. Оптимізована конструкція механізму обертання кульок забезпечує системі плавний хід. Фіксуючі планки перешкоджають випаданню кульок, особливо при знятті каретки з рейок.

Типові області застосування:

  • шліфувальні, токарні верстати
  • верстати з ЧПУ
  • прецизійне фрезерувальне обладнання
  • високопродуктивні машини для різки
  • автоматика
  • транспортна техніка
  • вимірювальні прилади
  • машини та прилади з високими вимогами по точності позиціювання

Особливості:

  • невеликий коефіцієнт тертя, як в статичному, так і в динамічному положенні (для переміщення каретки по рейці потрібно невелике зусилля; при русі відсутні ривки; можливість досягти високої швидкості з невеликою рухомою силою)
  • можливість самоналаштування (серія HG здатна виправляти більшість помилок при установці і забезпечувати згладжене лінійне переміщення)
  • висока жорсткість у всіх 4-х напрямках, однакова стійкість до навантажень (як по вертикалі, так і по горизонталі)

Конструкція:

  • виконання каретки: прямокутне (HGH) або фланцеве (HGW); завдяки більш низькому профілю і більшій установочній поверхні фланцеві каретки ідеальні при роботі з великими навантаженнями і високими моментами
  • система обертання кульок: каретка, профільні направляючі, система направлення і фіксуючі планки
  • змащувальна система: змащувальний ніпель; під замовлення: масляний адаптер
  • захист від пилу: торцевий ущільнювач, нижній ущільнювач, кришка; під замовлення: подвійне ущільнення, сталевий очищающий скребок

Завантажити:

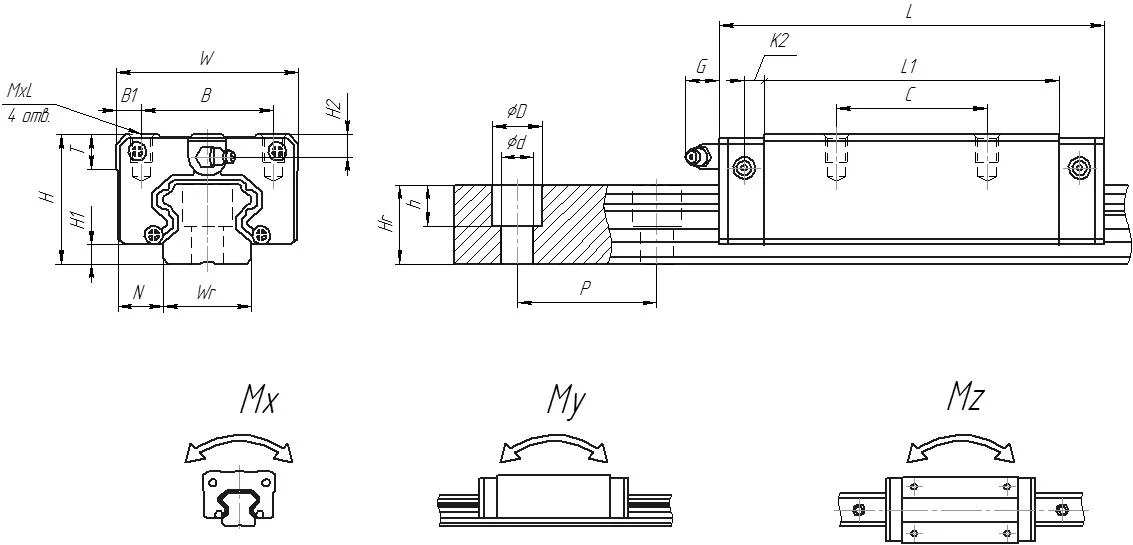

Характеристики кареток типу HGH:

Модель каретки Монтажні
розміри, мм
Геометричні розміри каретки, мм Cдин,
N
Cстат,
N
Ціна за шт.
з ПДВ (грн.)*
H H1 W B C L1 L K1 K2 G M×l T H2 H3
HGH15CA 28 4,3 34 26 26 39,4 61,4 10 4,85 5,3 M4×5 6 8,5 9,5 11380 25310
HGH20CA 30 4,6 44 32 36 50,5 77,5 12,25 6 12 M5×6 8 6 7 17750 37840
HGH20HA 50 65,2 92,2 12,6 21180 48840
HGH25CA 40 5,5 48 35 35 58 84 16,8 6 12 M6×8 8 10 9 26480 56190
HGH25HA 50 78,6 104,6 19,6 32750 76000
HGH30CA 45 6 60 40 40 70 97,4 20,25 6 12 M8×10 9,5 9,5 13,8 38740 83060
HGH30HA 60 93 120,4 21,75 47270 110130
HGH35CA 55 7,5 70 50 50 80 112,4 20,6 7 12 M8×12 10,2 16 19,6 49520 102870
HGH35HA 72 105,8 138,2 22,5 60210 136310
HGH45CA 70 9,5 86 60 60 97 139,4 23 10 12,9 M10×17 16 18,5 30,5 77570 155930
HGH45HA 80 128,8 171,2 28,9 94540 207120
HGH55CA 80 13 100 75 75 117,7 166,7 27,35 11 12,9 M12×18 17,5 22 29 114440 227810
HGH55HA 95 155,8 204,8 36,4 139350 301260
HGH65CA 90 15 126 76 70 144,2 200,2 43,1 14 12,9 M16×20 25 15 15 163630 324710
HGH65HA 120 203,6 259,6 47,8 208360 457150

Характеристика рейок типу HGR-R:

Модель рейки Розміри рейки, мм Гвинт для рейки, мм Маса, кг/м Ціна за метр з ПДВ (грн.)*
Wr Hr D h d P
HGR15R-H 15 15 7,5 5,3 4,5 60 M4×16 1,45
HGR20R-H 20 17,5 9,5 8,5 6 60 M5×16 2,21
HGR25R-H 23 22 11 9 7 60 M6×20 3,21
HGR30R-H 28 26 14 12 9 80 M8×25 4,47
HGR35R-H 34 29 14 12 9 80 M8×25 6,3
HGR45R-H 45 38 20 17 14 105 M12×35 10,41
HGR55R-H 53 44 23 20 16 120 M14×45 15,08
HGR65R-H 63 53 26 22 18 150 M16×50 21,18

* вказані ціни не є публічною офертою, носять виключно інформаційний характер і можуть відрізнятися від дійсних цін.
