Линейные двигатели P01 220В

Линейные двигатели

Линейные двигатели используются везде, где система линейного движения должна быть эффективной, динамической, легкой для настройки и с минимально возможным трением. Основой системы привода LinMot является сервоусилитель и линейный двигатель.

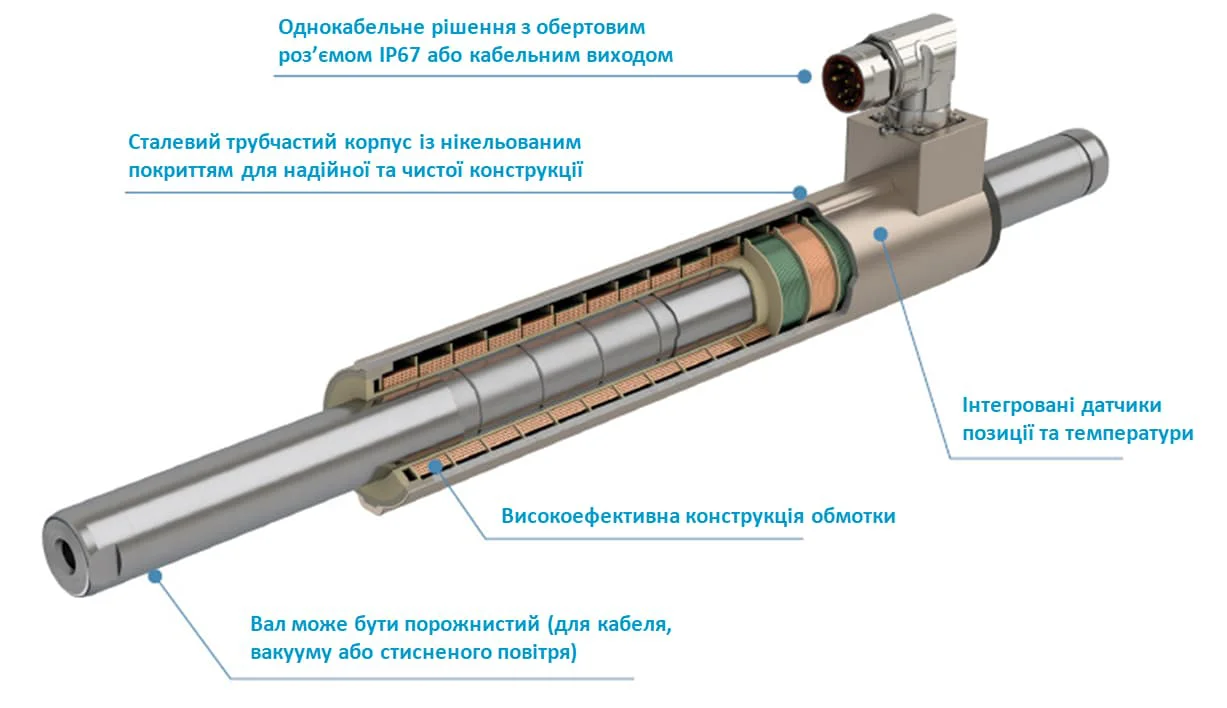

Двигатели LinMot – это электромагнитный привод, выполненный в цилиндрической форме. Линейное движение осуществляется чисто электрически без необходимости подключения двигателя к шестерням, шпинделям или приводным ремням. Линейный привод состоит из двух частей: ползуна и статора. Слайдер изготовлен из неодимовых магнитов, точно установленных в цилиндр из нержавеющей стали. Статор состоит из обмоток двигателя, подшипников скольжения, датчиков положения и микропроцессорных схем, контролирующих двигатель.

Внутренний датчик измеряет и контролирует текущее положение линейного двигателя не только в остановочном состоянии, но и во время работы. Любые отклонения мгновенно обнаруживаются и отправляются диспетчеру. Линейные двигатели LinMot можно свободно размещать по всему ходу. И скорость и ускорение точно контролируются. Для более сложных движений их свободно определенные профили можно сохранить как кривые в сервоусилителе и запускать двигателем на желаемой скорости.

Особенности линейных двигателей:

• можно установить любую позицию
• высокая динамика
• долгий срок службы
• регулируемая скорость
• контролируемые движения
• регулируемое ускорение
• программируемая сила
• возможность синхронизации
• скорость до 7,3 м/с и ускорение свыше 780 м/с2 обеспечивают очень короткое время позиционирования и высокую скорость цикла

Стандартная линейка двигателей

Эта линия может быть универсальной, что позволяет использовать ее во многих приложениях. Посредством компактных приводов можно выполнять различные задачи позиционирования в диапазоне низкого напряжения. Семейство двигателей включает 3 модели с разной длиной статора и ползуна. Пользователь может выбрать максимальную длину хода 1830 мм и максимальную силу 1024 Н. Компоненты двигателя закрыты, чтобы он был оптимально защищен даже в экстремальных условиях.

Характеристики:

• широкий диапазон длины хода
• доступный с розеткой для кабеля или вращающейся вилкой под прямым углом
• доступное воздушное охлаждение – опционально
• широкий спектр потенциальных применений в системах управления машинами и конструировании систем
• высокодинамические двигатели

Технические характеристики:

• максимальный ход вала: 1830 мм
• максимальная сила: 44-1024 Н
• номинальная сила: 11-354 Н
• пиковая скорость: 6,9 м/с
• повторяемость: 0,05/0,01 мм
• длина статора: 162-409 мм

Двигатели HP «High Performance»

Серия линейных двигателей High Performance имеет значительно более высокую эффективность, чем стандартные двигатели тех же размеров. В основном это связано с непрерывным усовершенствованием обмоток двигателя и магнитного контура, а также использованием материалов с повышенными параметрами. Благодаря двигателям «High Performance» пользователь получает доступ к почти вдвое большему номинальному КПД, что, сохраняя ту же форму двигателя, позволяет увеличить мощность без необходимости переработки машины.

Характеристики:

• особенно сильная магнитная цепь
• повышенная тяга и ускорение
• способность работать при более высоких температурах
• доступное воздушное охлаждение – опционально
• компактные двигатели

Технические характеристики:

• максимальный ход вала: 1860 мм
• максимальная сила: 67-572 Н
• номинальная сила: 17-297 Н
• пиковая скорость: 8,2 м/с
• повторяемость: 0,05/0,01 мм
• длина статора: 162-257 мм

Двигатели короткого типа

Этот тип двигателя является кратчайшим в линейке линейных двигателей LinMot. Эти двигатели специально разработаны для работы в ограниченном пространстве. Компактная форма также означает, что многоосные приложения могут быть реализованы с несколькими статорами с одним ползуном в очень небольшом пространстве. Чтобы предоставить разработчику как можно больше вариантов организации кабелей, эти двигатели оснащены тремя крышками для кабельных вводов: левой, правой и передней. Кабель двигателя можно подключить под крышкой для быстрой и легкой установки.

Характеристики:

• компактный корпус с минимальной длиной статора 90 мм
• встроенный монтажный фланец
• вставной кабель
• выбор позиции выхода кабеля
• для использования в ограниченном пространстве с многоосевыми приложениями

Технические характеристики:

• максимальный ход вала: 1860 мм
• максимальная сила: 29-255 Н
• номинальная сила: 13-68 Н
• пиковая скорость: 8,2 м/с
• повторяемость: 0,05/0,01 мм
• длина статора: 90/105/150 мм
