Линейные актуаторы на основе зубчатого ремня

Имея более 35 лет опыта в области автоматизации, CCM Automation Technology Co. Ltd является не только производителем линейных модулей и аксессуаров для систем промышленной автоматизации, но и надежным поставщиком готовых решений для потребителей из разных отраслей промышленности.

Разработка данных модулей производилась в Лондоне, а собраны они на производстве расположеном в Китае. Качественный материал и профессиональный дизайн максимально увеличивают срок службы каждого компонента. Поэтому большинство продуктов CCM имеют 5 лет гарантии.

Использование качественных материалов и инновационные проекты от многонациональной группы исследователей является ключом для точной и стабильной работы. Для изготовления модулей используется алюминиевый сплав , а уникальная конструкция несущего профиля и подвижной каретки позволяют легко строить разнообразные многослойные подвижные конструкции.

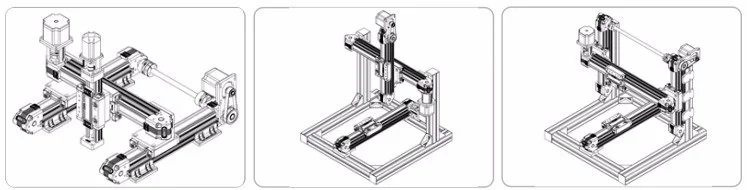

Линейные актуаторы на основе зубчатого ремня - Фото 4

CCM W серия

Двухсекционный конечный блок облегчает смену вала.
Погрузочная мощность колеблется от 5кг к 35кг.
Точность позиционирования составляет 0,05 мм.

Роботы-манипуляторы, 3Д принтеры, станки с ЧПУ, малярные машины, упаковочные машины, машины лазерного раскроя и гравировки, вот неполный перечень, где нашли применение модули ССМ.

Особенности W серии

высокая точность
индивидуальная длина до 6 метров
антикоррозийная обработка
без необходимости технического обслуживания
бесшумность
низкая вибрация
высокая надежность
высокая долговечность
высокая прочность
гибкие надстройки
гарантия до 5 лет

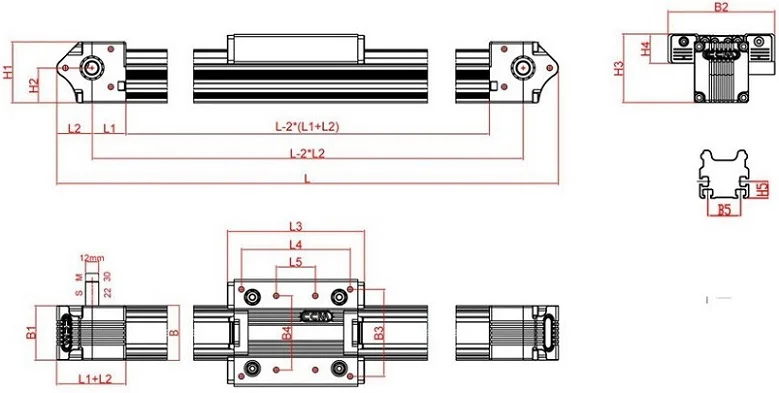

Спецификация	Длинна, мм			Ширина, мм			Высота, мм				Каретка					Гайка канавки профиля			Двигатель
Спецификация	L1	L2	L3	B	B1	B2	H1	H2	H3	H4	L4	L5	B3	B4	отверстие	H5	B5	винт
CCM–W40-06	25	28	100	40	40	75	45	24	53	23	68	20	60	53	M5	13,5	27	M5	NEMA23 (200/400W)
CCM–W40-10	25	28	110	40	40	90	45	24	53	27	85	28	75	50	M5	13,5	27	M5	NEMA23 (200/400W)
CCM–W45-15	29	29	110	45	45	90	53	29	58	27	85	28	75	50	M5	14	32	M5	NEMA23 (200/400W)
CCM–W50-25	31	33	130	50	50	98	56	32	63	32	100	36	80	68	M5	15,5	36	M5	NEMA23/34 (400/750W)
CCM–W60-35	28	32	145	60	60	112	60	36	68	30	115	35	95	90	M5	18,5	43	M5	NEMA23/34 (400/750W)

Линейные актуаторы на основе зубчатого ремня - Фото 5

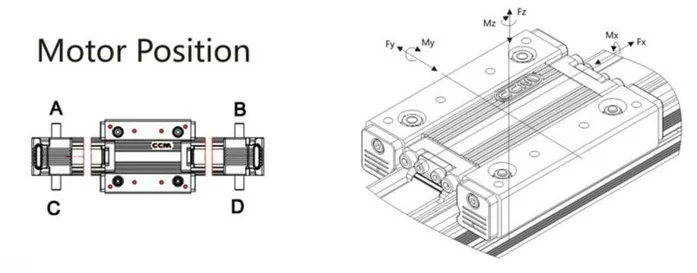

Параметр	Единица	W40-06	W45-15	W50-25	W60-35
Длина перемещения	мм	50-3350	50-3330	50-3250	50-3200
Длина рельсы	мм	300-3600	300-3600	300-3600	300-3600
Макс. скорость	м/с	4	4	4	4
Макс. ускорение	с²	15	15	15	15
Fx	H	2,3	3	5	7
Момент	H*м	100	150	250	350
Точность позиционирования	+-мм	0,05	0,05	0,05	0,05
Шаг	мм	75	75	95	95
Зубчатый ремень	мм	HTD 3M	HTD 3M	HTD 5M	HTD 5M
Ширина ремня	мм	15	15	20	20
Натяг ремня	Н	150	150	300	300
Fy max	H	50	110	185	260
Fz max	Н	60	150	250	350
Вес(первый метр/продолжение)		2.2/1.9	2.6/2.3	3.8/3.2	4.65/4.05

Линейные актуаторы на основе зубчатого ремня - Фото 6
