Электрошпиндели Fimec спроектированы для производства высокого крутящего момента на высоких скоростях, имея компактные размеры. Это делает данные двигатели идеальным вариантом для обработки дерева, пластмассы, алюминия, мрамора и стекла, а также для использования в сверлении, резке и шлифовке.

Охлаждение обеспечивается собственным вентилятором, который жестко закреплен на валу и вращается со скоростью шпинделя. Также по запросу электрошпиндель может охлаждаться с помощью вентилятора, независящего от его скорости (отдельный вентилятор гарантирует охлаждение на скоростях ниже 7000 об/мин и более низкий уровень шума на высоких скоростях).

Данные двигатели имеют хорошее уплотнение (сальник), которое исключает возможность попадания пыли и повреждения подшипника. Подшипники используются закрытого типа, герметичные с предварительной смазкой, не требуют технического обслуживания.

Електрошпиндели Fimec серии L доступны с выходом вала со шпоночным пазом. Они оснащены одинарными радиальными подшипниками с обеих сторон. В данном случае электрошпиндели могут выдерживать легкую осевую нагрузку, но больше подходят для работ, вызывающих радиальную нагрузку.

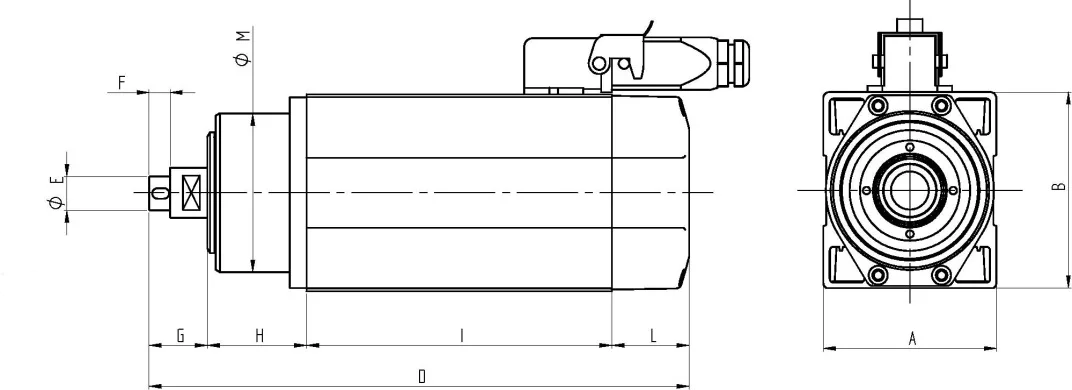

Геометрические размеры:

Электрошпиндели Fimec серии L, фото 2
  A B D E F G H l L M
55-090 73 70 237,5 16 10 27,5 41,5 153 29 56
73-030 82 93 151,5 16 5,5 6,5 25,5 83 36,5 75
73-045 82 93 190 16 15 16 25,5 112 36,5 75
73-060 82 93 255,5 16 10 27,5 47 144,5 36,5 75
73-120 82 93 325,5 16 10 27,5 47 214,5 36,5 75
90-100 103 120 330 30 64 76,5 26,5 181 46 85
90-140 103 120 392,5 30 64,5 77 48,5 221 46 85
120-170 177 145 490 40 80 80 55 300 55 120

Скачать:

Модель Напряжение питания, В Скорость, об/мин Мощность, кВт Крепление Подключение
S1* S6*
Hm55a-090L 380 12/12000 0,65 0,85 боковое разъемный соединитель
Hm55b-090L 380 12/12000 0,65 0,85 боковое разъемный соединитель
Hm55d-090L 380 12/12000 0,65 0,85 нижнее разъемный соединитель
Hm73a-045L 380 12/12000 0,80 0,96 нижнее разъемный соединитель
Hm73b-045L 380 12/12000 1,30 1,50 боковое разъемный соединитель
Hm73a-120L 380 12/12000 2,00 2,40 боковое разъемный соединитель
Hm90a-100L 380 12/12000 3,50 4,20 боковое разъемный соединитель
Hm90b-140L 380 12/12000 5,00 6,00 нижнее разъемный соединитель
Hm120a—170L 380 6/6000 8,10 9,50 нижнее и боковое клеммная коробка
Hm120b-170L 380 6/6000 5,80 7,50 нижнее и боковое клеммная коробка
Hm120d-170L 380 6/6000 11,00 13,50 нижнее и боковое клеммная коробка

* S1 – режим непрерывной работы с постоянной номинальной нагрузкой: S6 – режим непрерывной работы с переменной нагрузкой (коэффициент нагрузки 60% от номинальной с цикличностью 2 мин)

Цены и наличие на складе уточняйте у менеджеров

Указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
