Для забезпечення точності і концентричності обертання двох з’єднувальних валів необхідно використовувати муфти. Їх застосування також обумовлено можливим термічним розширенням і виникненням вигинів валів, що певним чином впливає на точність роботи обладнання, а також на тривалість його експлуатації.

Кулачкові муфти в основному використовуються в сервосистемах, приводах верстатів, підйомних конструкціях, мотор-редукторах і т.д. Їх переваги: нульовий люфт, компенсація радіального, кутового і осьового відхилень, компактний розмір, проста конструкція і легкість в обслуговуванні.

Особливості:

мала вага
низький момент інерції, високий крутний момент
амортизація вібрацій і поглинання ударів при обертанні
ефективна компенсація радіального, кутового і осьового відхилень при монтажі

Вкладка (еластомір):

твердість: 98 Sh-A
матеріал: поліуретан
робоча температура: -40~120ºC (короткочасна експлуатація), -30~90ºC (тривала експлуатація)
область застосування: приводи позиціонування

Муфти JMC – із зажимними гвинтами, JMT – із втулками.

Розміри:

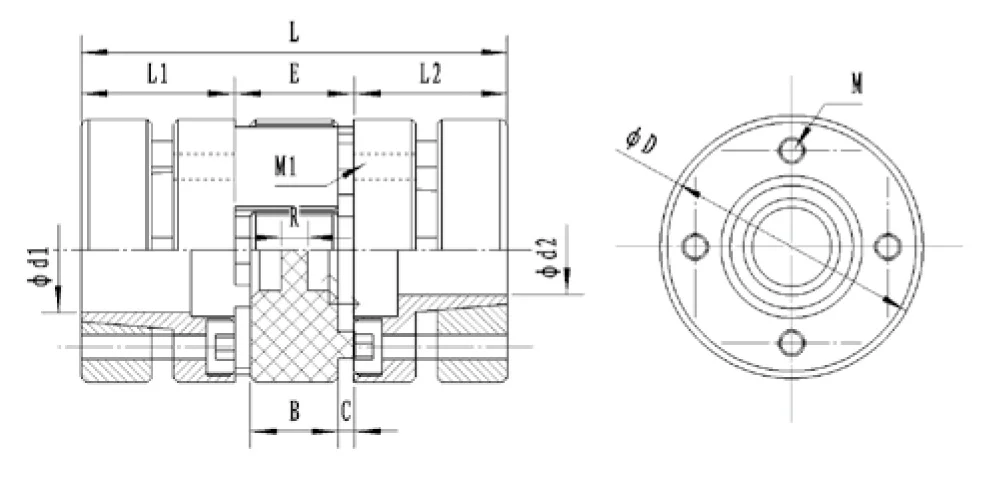

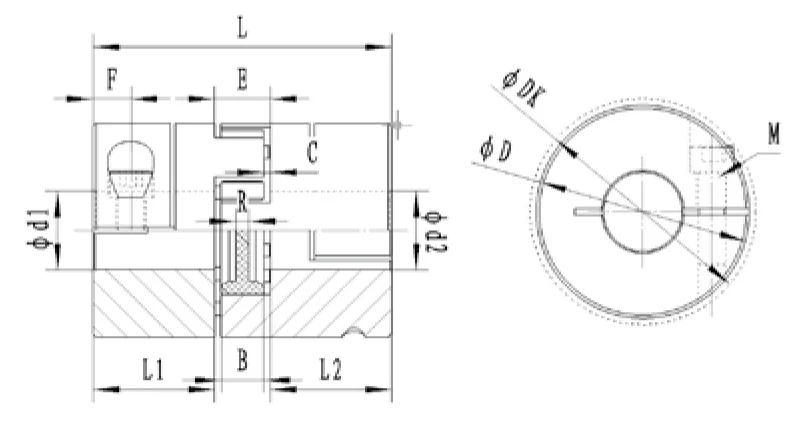

JMC

JMT

одиниці: мм

Модель	Отвори, d1/d2		D	L	L1	L2	F	E	B	C	R	DK	M	M1	Момент затягування, N∙m
Модель	базові	макс.	D	L	L1	L2	F	E	B	C	R	DK	M	M1	Момент затягування, N∙m
JM16C-5-5	5 / 5	7 / 7	16	22	7	7	3.5	8	6	1	–	19.2	M2.5	–	0.5
JM20C-6.35-6	6,35 / 6	10 / 10	20	30	10	10	5	10	8	1	1.2	24	M3	–	1.5
JM25C-8-10	8 / 10	12 / 12	25	34	11	11	5	12	10	1	2	26.5	M3	–	1.5
JM25C-10-10	10 / 10	12 / 12	25	34	11	11	5	12	10	1	2	26.5	M3	–	1.5
JM30C-12.7-10	12,7 / 10	16 / 16	30	40	11	11	5	13	10	1.5	2	31.4	M3	–	1.5
JM40C-14-10	14 / 10	24 / 24	40	66	25	25	12	16	12	2	4	47	M5	–	8
JM40T-14-14	14 / 14	–	30	50	18.5	18.5	–	13	10	1.5	2	30	M3×4	M6	1.5

Завантажити:

каталог

Модель	Допустима швидкість обертання, об/хв	Крутний момент, N∙m		Жорсткість на скручування, N∙m/рад	Динамічна жорсткість, N∙m/рад	Момент інерції, кг∙м2	Маса, г	Ціна за шт. з ПДВ (грн.)*
Модель	Допустима швидкість обертання, об/хв	ном.	макс.	Жорсткість на скручування, N∙m/рад	Динамічна жорсткість, N∙m/рад	Момент інерції, кг∙м2	Маса, г	Ціна за шт. з ПДВ (грн.)*
JM16C-5-5	24700	2.2	4.4	23.4	72	0.09×10^-6	9	405.12
JM20C-6.35-6	25500	5	10	51.6	155	0.49×10^-6	19.8	423.27
JM25C-8-10	17000	9	18	240.7	718	1.3×10^-6	37	442.26
JM25C-10-10	17000	9	18	240.7	718	1.3×10^-6	37	442.26
JM30C-12.7-10	12600	12.5	25	171.9	513	2.8×10^-6	50	480.24
JM40C-14-10	9000	17	34	1512	2540	20.4×10^-6	156	1,125.47
JM40T-14-14	16500	17	34	1512	2540	20.4×10^-6	290	1,705.72
