Частотные преобразователи Gtake серии GK600 общего назначения владеют передовыми технологиями бездатчикового векторного управления (2 виды: робастное или прецизионное) и V/f-управления. Данная серия – это конкурентоспособное решение, поскольку преобразователи имеют множество универсальных преимуществ: встроены часто используемые параметры, отличное соотношение цена-качество, облегченная и удобная эксплуатация и др.

Особенности:

  • установлен современный цифровой сигнальный процессор с тактовой частотой до 150МГц
  • поддерживается управление асинхронными двигателями с возможностью точной автоматической настройки их электрических параметров
  • ПИД-управление с множеством параметров настроек
  • точный и надежный пуск с хода обеспечивает сглаженный рестарт роторных двигателей
  • возможна настройка параметров 2-х независимых двигателей с последующим переключением на управление одним из них
  • интерфейс расширения позволяет монтирование 2-х дополнительных плат при потребности осуществления специфических задач
  • программированные входы-выходы, порт RS-485 для коммуникации с другими устройствами
  • параметры настроек могут быть выгружены с одного преобразователя и загружены в другой с помощью съемной панели управления
  • конформное покрытие отлично защищает преобразователь от жестких атмосферных условий

Основные технические характеристики

    Характеристика Значение
    Вход Номинальное напряжение
    380В ±10% (3 фазы)
    Частота
    50/60Гц ±5%
    Выход Номинальная мощность
    0,75~450 кВт
    Напряжение
    3 фазы: 0~480В
    Частота
    0,01~600Гц
    Перегрузочная способность
    150% — 1мин; 180% — 10сек; 200% — 0,5сек
    Управление Метод управления
    V/f-управление, бездатчиковое векторное управление (2 типа)
    Регулирования скорости
    диапазон:
    1:100 (V/f-управление, бездатчиковое векторное управление 1), 1:200 (бездатчиковое векторное управление 2);
    точность:
    ±0,5% (V/f-управление), ±0,2% (бездатчиковое векторное управление)
    Стартовый крутящий момент
    0,5Гц: 180% (V/f-управление, бездатчиковое векторное управление 1)
    0,25Гц: 180% (бездатчиковое векторное управление 2)
    Основные функции Время разгона-торможения
    0,00~60000сек
    Способ пуска двигателя
    с начальной частоты; DC-торможение и пуск; плавный старт после определения скорости
    Способ останова двигателя
    по линейной наклонной; по инерции; по наклонной с DC-торможением
    Динамическая тормозная способность
    рабочее напряжение тормозного устройства: 650~750В; рабочее время: 0,0~100,0сек; стартовая частота: 0~600Гц; ток: 0~100%
    Программируемые входы/выходы Входы
    6 дискретных (1 высокоскор. импульсный), 2 аналоговых
    Выходы
    3 дискретных (1 релейный, 2 высокоскор. импульсных), 1 аналоговый, 1 RS-485
    Рабочая среда
    температура: от -10ºC до +50ºC, влажность: до 95% относительной влажности (без конденсации); вибрация: менее 5,9 м/с2 (0,6g)
    Защитные функции
    защита от перегрузки по напряжению и току, от потери напряжения питания, защита от перегревания, от неверного подключения фаз двигателя,  защита преобразователя и двигателя от перегрузки и др. (см. глава 7 руководства пользователя)

    Скачать:

    Модель преобразователя* Напряжение питания, В Кол-во
    фаз    		 Ном. входной ток, А Мощность двигателя, кВт Ном. выходной ток, А Тормозное устройство Цена за шт. с НДС (грн.)**
    GK600-4T0.75G/1.5LB 380 3 3.5 / 5.6 0.75 / 1.5 2.5 / 3.8
    встроено
    		 10,763.38
    GK600-4T1.5G/2.2LB 5.6 / 9.2 1.5 / 2.2 3.5 / 5.5 11,424.88
    GK600-4T2.2G/3.7LB 9.2 / 14.9 2.2 / 3.7 5.5 / 9 11,495.30
    GK600-4T3.7G/5.5LB 14.9 / 21.5 3.7 / 5.5 9 / 13 13,369.13
    GK600-4T5.5G/7.5LB 21.5 / 27.9 5.5 / 7.5 13 / 17 18,589.42
    GK600-4T7.5G/11LB 27.9 / 39 7.5 / 11 17 / 24 21,038.39
    GK600-4T11G/15LB 39 / 50.3 11 / 15 24 / 30 26,825.45
    GK600-4T15G/18.5LB 50.3 / 60 15 / 18.5 30 / 39
    GK600-4T18.5G/22L(B) 60 / 69.3 18.5 / 22 39 / 45
    встраивается  опционально
    GK600-4T22G/30L(B) 69.3 / 86 22 / 30 45 / 60
    GK600-4T30G/37L(B) 86 / 107 30 / 37 60 / 75
    GK600-4T37G/45L(B) 104 / 124 37 / 45 75 / 91
    GK600-4T45G/55L(B) 124 / 150 45 / 55 91 / 112
    GK600-4T55G/75L 150 / 201 55 / 75 112 / 150
    при необходимости устанавливается снаружи
    GK600-4T75G/90L 201 / 236 75 / 90 150 / 176
    GK600-4T90G/110L 160 / 192 90 / 110 176 / 210
    GK600-4T110G/132L 192 / 232 110 / 132 210 / 253
    GK600-4T132G/160L 232 / 285 132 / 160 253 / 310
    GK600-4T160G/185L 285 / 326 160 / 185 310 / 350
    GK600-4T185G/200L 326 / 354 185 / 200 350 / 380
    GK600-4T200G/220L 354 / 403 200 / 220 380 / 430
    GK600-4T220G/250L 403 / 441 220 / 250 430 / 470
    GK600-4T250G/280L 441 / 489 250 / 280 470 / 520
    GK600-4T280G/315L 489 / 571 280 / 315 520 / 590
    GK600-4T315G/355L 571 / 624 315 / 355 590 / 650
    GK600-4T355G/400L 624 / 699 355 / 400 650 / 725
    GK600-4T400G/450L 699 / 790 400 / 450 725 / 820

    * — G – условия работы повышенной нагрузки; L – условия работы легкой нагрузки. Т.е. первые и вторые значения в 4-6 колонках таблицы соответствуют режимам работы повышенной нагрузки и легкой нагрузки соответственно.

    ** — указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.

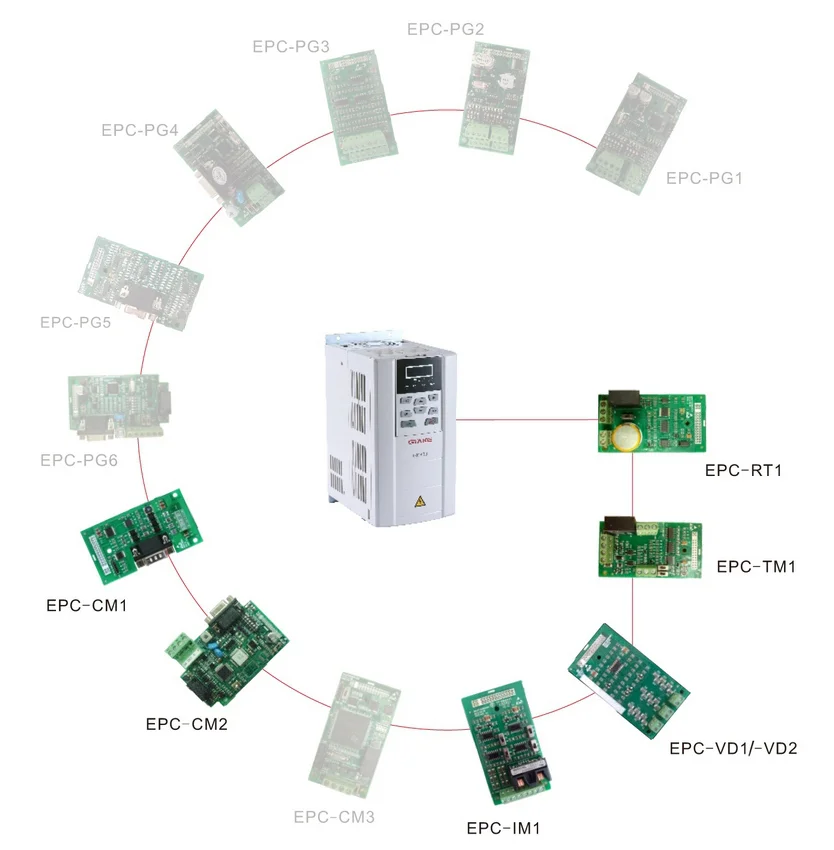

    Платы расширения к преобразователям частоты GK600

    Частотный преобразователь Gtake GK600, фото 2
    Модель платы Описание Цена за шт. с НДС (грн.)*
    EPC-CM1
    Поддерживает расширение коммуникации: RS-232-порт и CAN-порт (CANOPEN только для серии GK800)
    EPC-CM2
    Плата расширения коммуникации по сети PROFIBUS-DP
    EPC-IM1
    Поддерживает 2 аналоговые входы: 0~1А/0~24В (для задач с использованием термопластавтоматов)
    EPC-VD1
    Поддерживает определение входного, выходного напряжения, напряжения силовой цепи
    EPC-VD2
    Обеспечивает точный и сглаженный пуск двигателя (при включении функции b1-05=3)
    		 2,614.55
    EPC-TM1
    Поддерживает расширение 1 аналогового и 1 дискретного входов, 1 аналогового и 1 релейного выходов
    EPC-RT1
    Поддерживает часы реального времени, 1 аналоговый вход и 1 релейный выход

    * — указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.

    Указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
