Частотные преобразователи Gtake серии GK800, имея усовершенствованные технологии векторного управления по замкнутому контуру, могут обеспечить прецизионное управление асинхронными и синхронными двигателями с постоянными магнитами. Данная серия великолепно подойдет для приложений с высокими требованиями, поддерживая при этом отличную производительность независимо от того, в каком режиме работает преобразователь (управление скоростью, крутящим моментом, позиционное управление или др.).

Особенности:

  • установлен современный цифровой сигнальный процессор с тактовой частотой до 150МГц
  • поддерживается управление как асинхронными двигателями, так и синхронными двигателями с постоянными магнитами с возможностью точной автоматической настройки их электрических параметров
  • ПИД-управление с множеством параметров настроек
  • точный и надежный пуск с хода обеспечивает сглаженный рестарт роторных двигателей
  • возможна настройка параметров 2-х независимых двигателей с последующим переключением на управление одним из них
  • интерфейс расширения позволяет монтирование 2-х дополнительных плат при потребности осуществления специфических задач
  • возможность осуществления точного позиционирования двигателями по замкнутому контуру (с помощью подключения специальной платы расширения)
  • программированные входы-выходы, порт RS-485 для коммуникации с другими устройствами
  • параметры настроек могут быть выгружены с одного преобразователя и загружены в другой с помощью съемной панели управления
  • конформное покрытие отлично защищает преобразователь от жестких атмосферных условий

Основные технические характеристики

Характеристика Значение
Вход Номинальное напряжение
380В ±10% (3 фазы)
Частота
50/60Гц ±5%
Выход Номинальная мощность
2,2~400 кВт
Напряжение
3 фазы: 0~480В
Частота
0,01~600Гц
Перегрузочная способность
150% — 1мин; 180% — 10сек; 200% — 0,5сек
Управление Метод управления
V/f-управление, бездатчиковое векторное управление (2 типа), векторное управление по замкнутому контуру (с платой расширения)
Регулирования скорости
диапазон:
1:100 (V/f-управление, бездатчиковое векторное управление 1), 1:200 (бездатчиковое векторное управление 2), 1:1000 (векторное управление по замкнутому контуру);
точность:
±0,5% (V/f-управление), ±0,2% (бездатчиковое векторное управление), ±0,02% (векторное управление по замкнутому контуру)
Стартовый крутящий момент
0,5Гц: 180% (V/f-управление, бездатчиковое векторное управление 1)
0,25Гц: 180% (бездатчиковое векторное управление 2)
0Гц: 200% (векторное управление по замкнутому контуру)
Точность позиционирования
±1 линейный импульс
Основные функции Время разгона-торможения
0,00~60000сек
Способ пуска двигателя
с начальной частоты; DC-торможение и пуск; плавный старт после определения скорости
Способ останова двигателя
по линейной наклонной; по инерции; по наклонной с DC-торможением
Динамическая тормозная способность
рабочее напряжение тормозного устройства: 650~750В; рабочее время: 0,0~100,0сек; стартовая частота: 0~600Гц; ток: 0~100%
Программируемые входы/выходы Входы
7 дискретных (1 высокоскор. импульсный), 3 аналоговых
Выходы
4 дискретных (2 релейных, 2 высокоскор. импульсных), 2 аналоговых, 1 RS-485
Рабочая среда
Температура: от -10ºC до +50ºC, влажность: до 95% относительной влажности (без конденсации); вибрация: менее 5,9 м/с2 (0,6g)
Защитные функции
Защита от перегрузки по напряжению и току, от потери напряжения питания, защита от перегревания, от неверного подключения фаз двигателя,  защита преобразователя и двигателя от перегрузки и др. (см. глава 7 руководства пользователя)

Скачать:

Модель Напряжение питания, В Кол-во
фаз
Ном. входной ток, А Мощность двигателя, кВт Ном. выходной ток, А Тормозное устройство Цена за шт. с НДС (грн.)*
GK800-4T2.2B 380 3 9.2 2.2 5.5 встроено
GK800-4T3.7B 14.9 3.7 9 15,713.71
GK800-4T5.5B 21.5 5.5 13
GK800-4T7.5B 27.9 7.5 17 24,725.25
GK800-4T11B 39 11 24
GK800-4T15B 50.3 15 30
GK800-4T18.5(B) 603 18.5 39 встраивается  опционально
GK800-4T22(B) 69.3 22 45
GK800-4T30(B) 86 30 60
GK800-4T37(B) 104 37 75
GK800-4T45(B) 124 45 91
GK800-4T55 150 55 112 при необходимости устанавливается снаружи
GK800-4T75 201 75 150
GK800-4T90 160 90 176
GK800-4T110 192 110 210
GK800-4T132 232 132 253
GK800-4T160 285 160 310
GK800-4T185 326 185 350
GK800-4T200 354 200 380
GK800-4T220 403 220 430
GK800-4T250 441 250 470
GK800-4T280 489 280 520
GK800-4T315 571 315 590
GK800-4T355 624 355 650
GK800-4T400 699 400 725

* — указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.

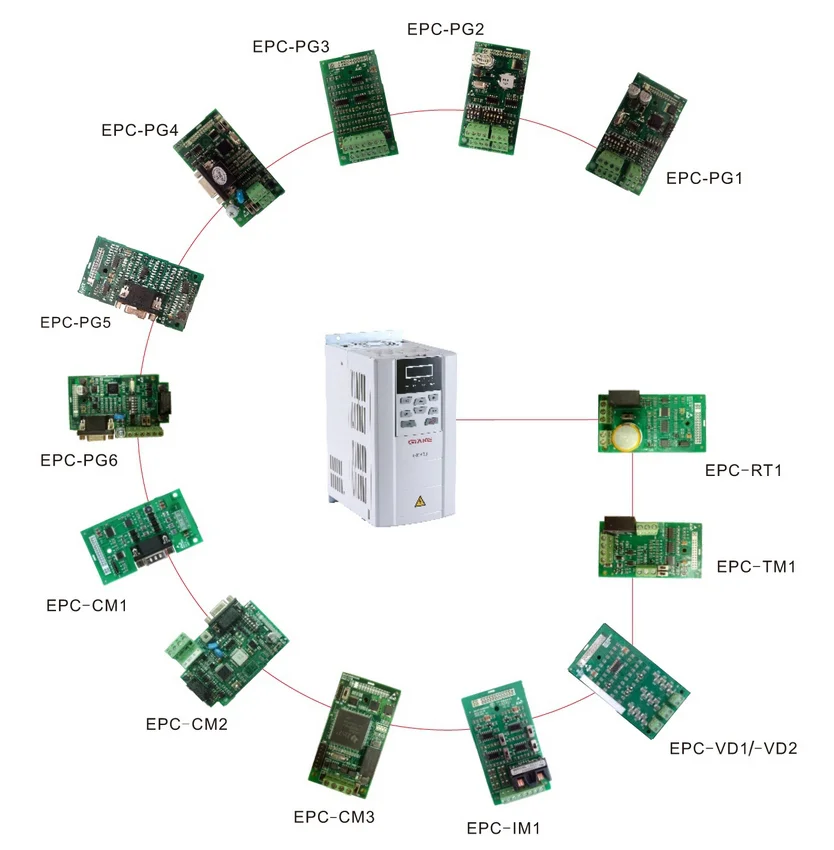

Платы расширения к преобразователям частоты GK800

Частотный преобразователь Gtake GK800, фото 2
Модель платы Описание Цена за шт. с НДС (грн.)*
EPC-PG1
Поддерживает входной сигнал с энкодера: A/B/Z открытий коллектор; напряжение питания 12В (подходит только для асинхронных двигателей)
3,486.07
EPC-PG2
Поддерживает входной сигнал с энкодера: A/B/Z (A+/A-, B+/B-, Z+/Z-) открытий коллектор, дифференциальный; напряжение питания 5/12В (подходит только для асинхронных двигателей)
3,486.07
EPC-PG3
Поддерживает входной сигнал UVW с энкодера (подходит для асинхронных и синхронных двигателей)
EPC-PG4
Поддерживает входной сигнал с резольвера (подходит для асинхронных и синхронных двигателей)
EPC-PG5
Поддерживает входной сигнал SINCOS с энкодера (подходит для асинхронных и синхронных двигателей)
EPC-PG6
Поддерживает входной сигнал с резольвера, а также 2 расширенные аналоговые входы и CAN-порт для коммуникации (подходит для асинхронных и синхронных двигателей)
EPC-CM1
Поддерживает расширение коммуникации: RS-232-порт и CAN-порт (CANOPEN только для серии GK800)
EPC-CM2
Плата расширения коммуникации по сети PROFIBUS-DP
EPC-CM3
Плата расширения коммуникации по протоколу CANOPEN
EPC-IM1
Поддерживает 2 аналоговые входы: 0~1А/0~24В (для задач с использованием термопластавтоматов)
EPC-VD1
Поддерживает определение входного, выходного напряжения, напряжения силовой цепи
EPC-VD2
Обеспечивает точный и сглаженный пуск двигателя (при включении функции b1-05=3)
2,614.55
EPC-TM1
Поддерживает расширение 1 аналогового и 1 дискретного входов, 1 аналогового и 1 релейного выходов
EPC-RT1
Поддерживает часы реального времени, 1 аналоговый вход и 1 релейный выход

— указанные цены не являются публичной офертой, носят исключительно информационный характер и могут отличаться от действительных цен.
